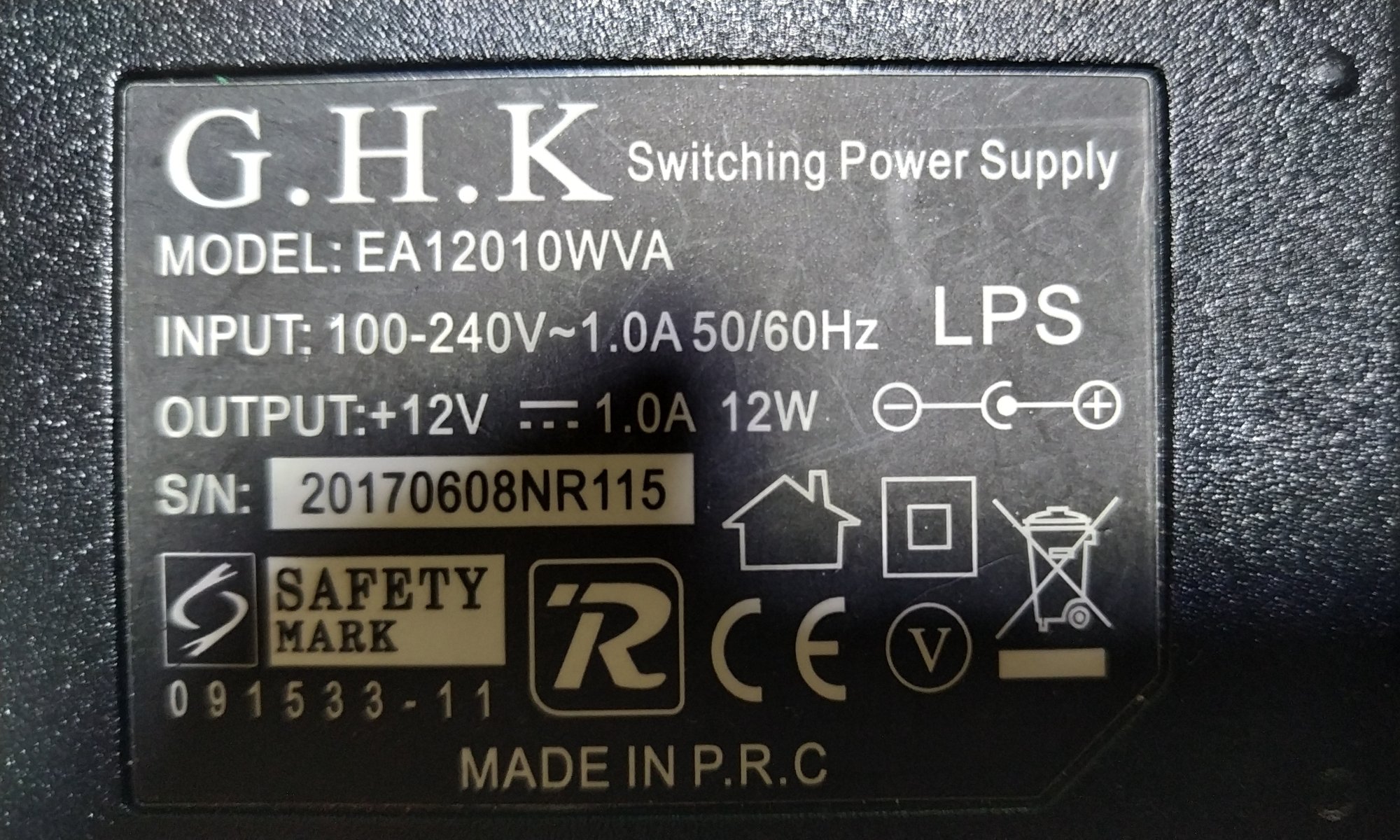

ولتاژ قطعاتِ منبع تغذیه ۱۲ ولت ۱ آمپر

[danavaninfo]

درود خدمت اعضاء محترم
لطفا راهنمایی بفرمایید در مدار زیر :

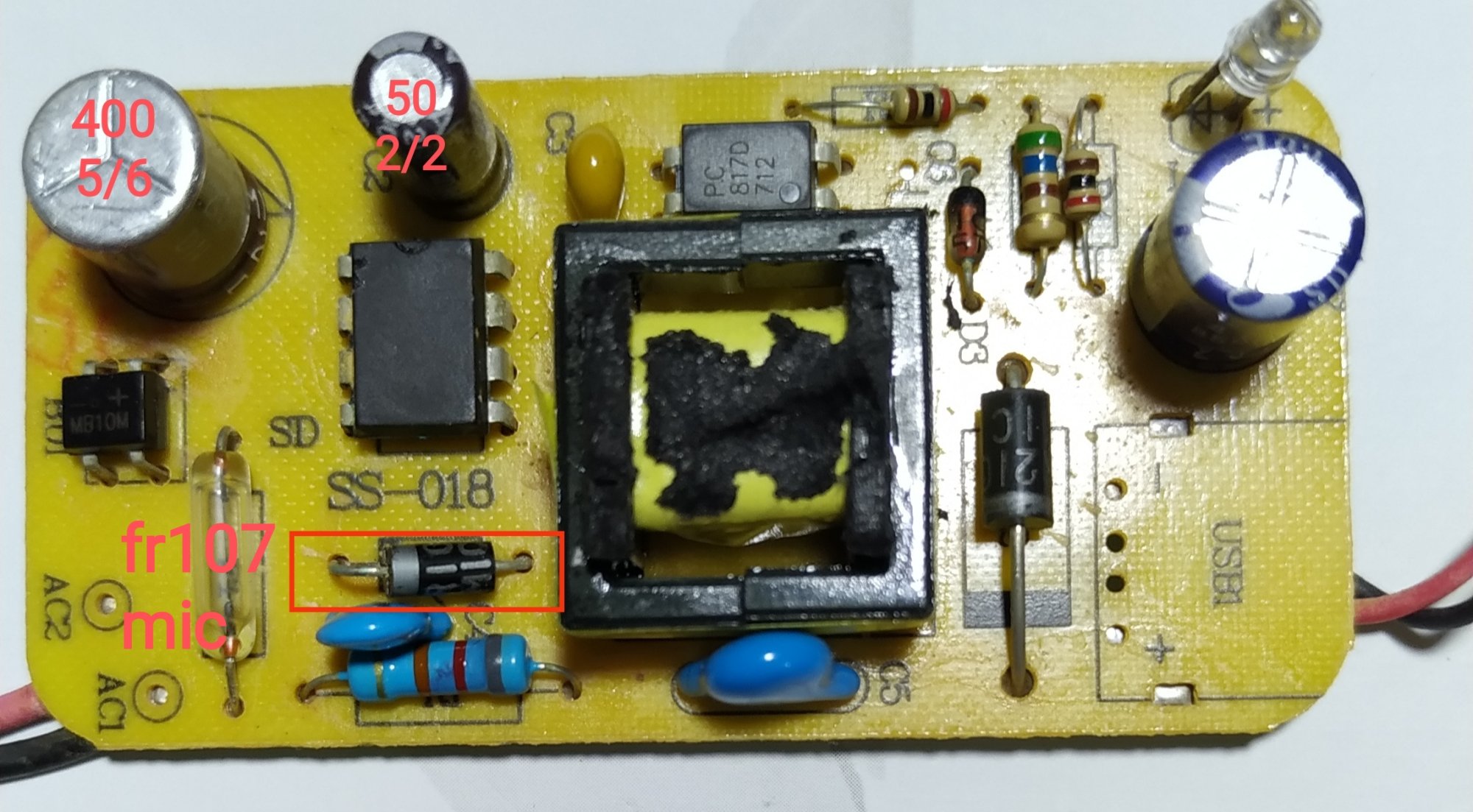

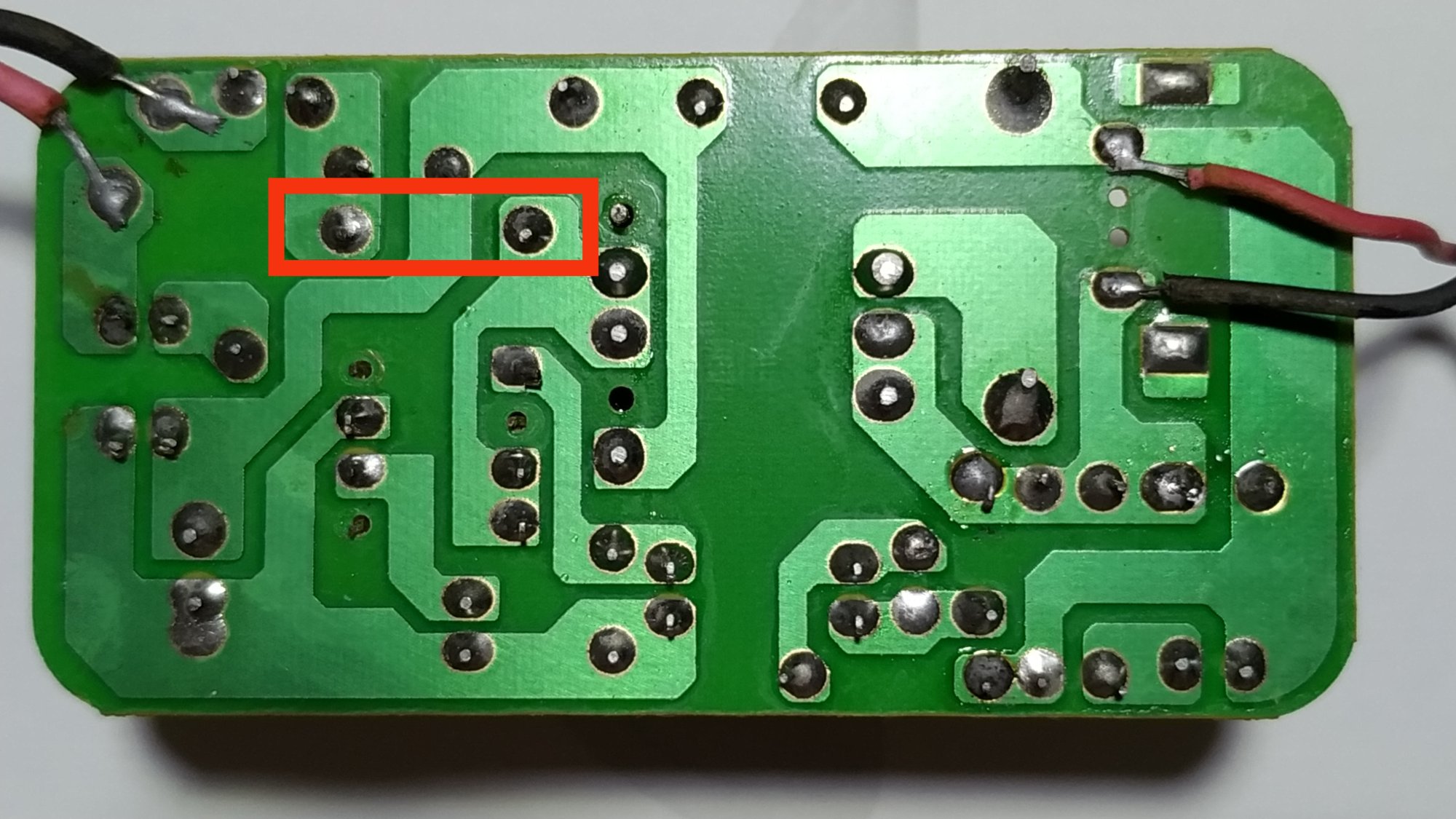

۱ : ولتاژ دیودی که در عکس با کادر قرمز مشخص شده ، چقدر باید باشد.( عددی که مولتی متر نشان میدهد ۹۰۰ ولت است ).
۲ : پیرو مطلب آموزشی انتخاب گرندِ صحیح برای ولتاژگیری ، بهترین گرند برای ولتاژگیری در قسمت ایزوله ، کجاست؟
ممنون.



[zentex486]

با سلام و احترام، نقطه ای که در مدار اولیه باید به عنوان مرجع انتخاب شود همان منفی خازن فیلتر تغذیه است یا در حقیقت همان پایه GND آی سی سوئیچینگ چرا که این آی سی مقدار ولتاژ پایه کنترل جریان را نیز به نسبت همین زمین اندازه گیری می کند.
در مورد سوال اول شما نیز به دلیل اینکه این دیود قطعه اسنابر است میزان ولتاژ بالایی که بر روی آن مشاهده می کنید طبیعی است، و البته برای مولتی مترهای معمولی ما سنجش این ولتاژ تا حدودی برای سلامت دستگاه مضر می باشد.



[danavaninfo]

با سلام و احترام، نقطه ای که در مدار اولیه باید به عنوان مرجع انتخاب شود همان منفی خازن فیلتر تغذیه است یا در حقیقت همان پایه GND آی سی سوئیچینگ چرا که این آی سی مقدار ولتاژ پایه کنترل جریان را نیز به نسبت همین زمین اندازه گیری می کند.
در مورد سوال اول شما نیز به دلیل اینکه این دیود قطعه اسنابر است میزان ولتاژ بالایی که بر روی آن مشاهده می کنید طبیعی است، و البته برای مولتی مترهای معمولی ما سنجش این ولتاژ تا حدودی برای سلامت دستگاه مضر می باشد.

درود بر شما . سپاس از پاسخگویی . عرضِ بنده درباره ی انتخاب گرند ، در منطقه ی سمت راست برد که با اپتوکوپلر جدا شده است ، بود. اصلا آیا درست نوشتم که به ان منطقه ، زمین سرد یا ایزوله گفته میشه؟ و اینکه برای ولتاژگیری قطعاتِ این قسمت ، بهترین نقطه برای گرند کجاست؟ ( یا برای ولتاژگیری قطعات این قسمت ، همان گرندِ خازنِ بزرگِ زمینِ گرم ، استفاده می شود ؟).



[zentex486]

خواهش میکنم، بله اطلاق ناحیه سرد به این منطقه درست است، و در واقع منطقه ای ایزوله از بخش پرایمری محسوب می شود چرا که تنها قطعاتی که با آن به قسمت اولیه کوپل شده است عبارت اند از ترانسفورمر تبدیل، اپتوکوپلر تثبیت ولتاژ، و خازن هارمونیک ها (البته در طراحی های معمول). زمین این نقطه را باید سر ثانویه ترانس که به دیود یکسوساز متصل نیست در نظر گرفت که همان پایه منفی خازن فیلتر می شود. استفاده از زمین اولیه به عنوان رفرنس درست نیست چرا که اولیه و ثانویه نسبت به هم شناور هستند و نقش آن خازن هارمونیک چیز دیگری است و آن ارتباط را برقرار نمی کند.



[danavaninfo]

خواهش میکنم، بله اطلاق ناحیه سرد به این منطقه درست است، و در واقع منطقه ای ایزوله از بخش پرایمری محسوب می شود چرا که تنها قطعاتی که با آن به قسمت اولیه کوپل شده است عبارت اند از ترانسفورمر تبدیل، اپتوکوپلر تثبیت ولتاژ، و خازن هارمونیک ها (البته در طراحی های معمول). زمین این نقطه را باید سر ثانویه ترانس که به دیود یکسوساز متصل نیست در نظر گرفت که همان پایه منفی خازن فیلتر می شود. استفاده از زمین اولیه به عنوان رفرنس درست نیست چرا که اولیه و ثانویه نسبت به هم شناور هستند و نقش آن خازن هارمونیک چیز دیگری است و آن ارتباط را برقرار نمی کند.

سپاس از شما.
