سلام

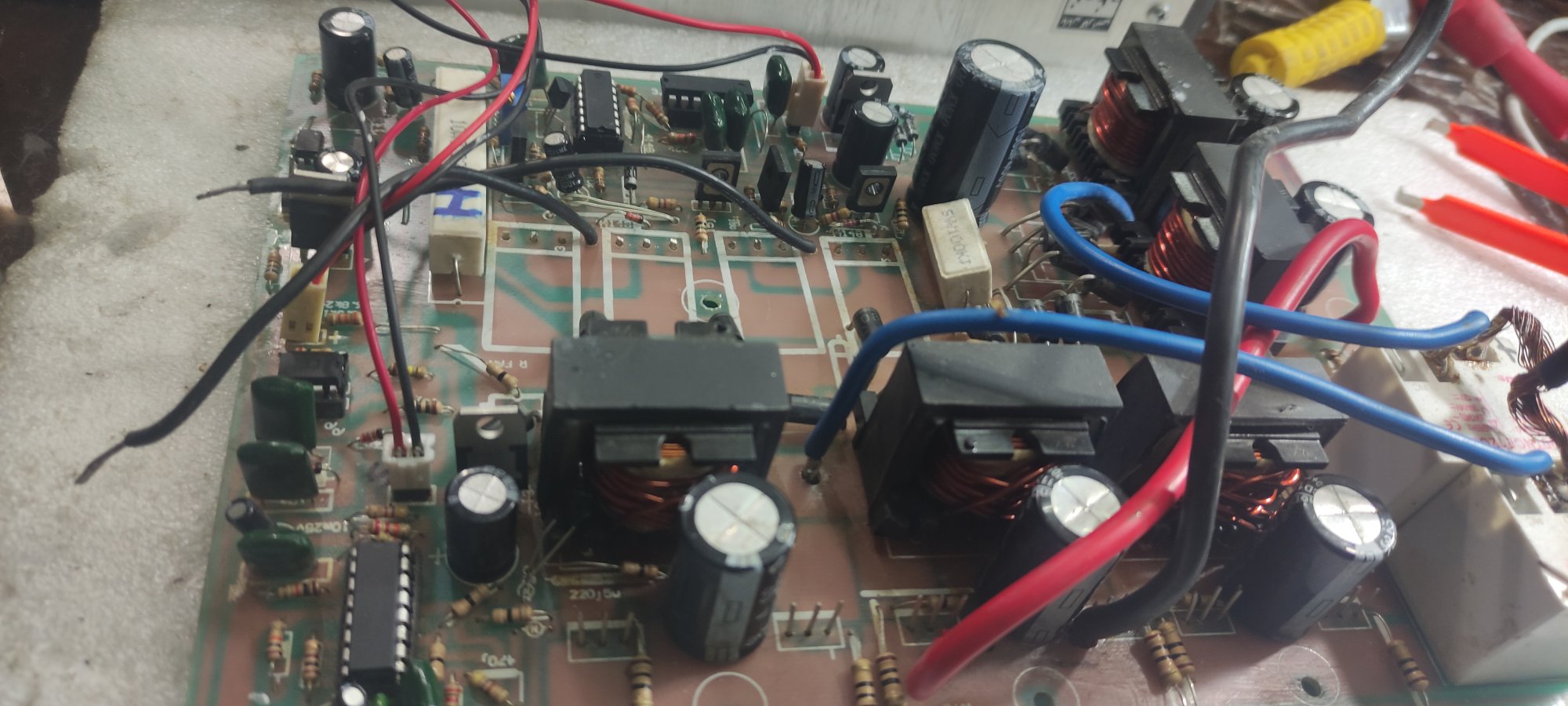

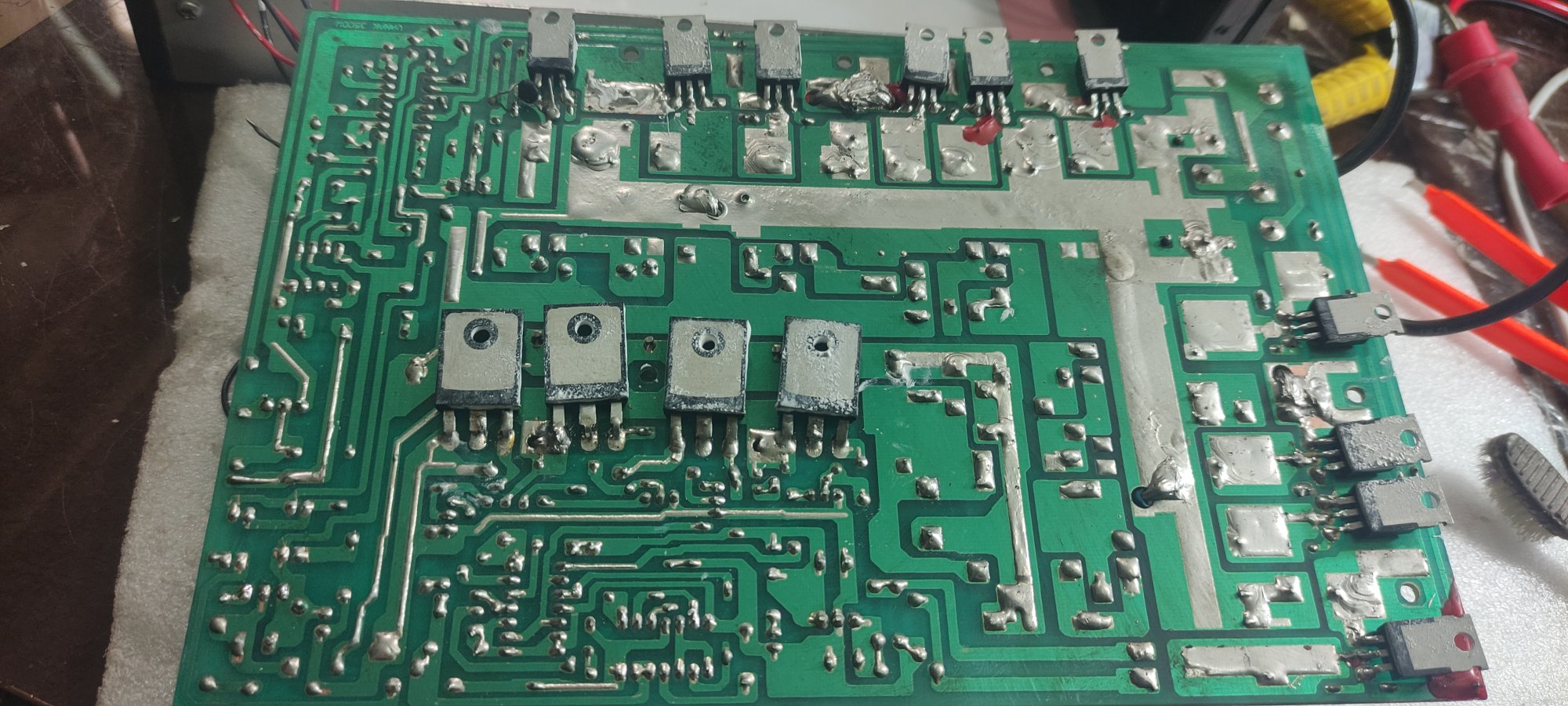

یک اینورتر ۱۲ به ۲۲۰ مارک ونک دارم مطابق تصاویر زیر.
همه ی ۱۰ تا ماسفت IRF3205 سوخته بودن. آی سی KA3525 و NE5556 و CD4013BE هم سوخته بود. عوضشون کردم دستگاه راه افتاد. چند دقیقه نرمال کار کرد و خروجی ۲۳۱ ولت داشت. اما بعد گذاشتن داخل قاب و زدن به ۱۲ ولت، دستگاه آمپرکشی داره. ولتاژ ۵۵۵ ولت روی خازن بزرگ ۱۵۰ میکرو ۴۰۰ ولت میافته و خروجی هم حدود ۲۶۰ ولت میشه. اما ماسفتها و آی سی ها دیگه نمیسوزن. البته به محض مشاهده ی آمپرکشی، سوئیچ دستگاه رو سریع قطع میکنم.
جریان کشی بدون بار حدود ۱۰۰ میلی آمپر هست.
ولتاژ گیت-سورس در حالت وصل کلید، ۵/۵ ولت هر چهار تا ماسفت خروجی.
فن دستگاه هم نمیچرخه. با اینکه ۱۲ ولت بهش میرسه. فن رو بیرون ولتاژ دادم چرخید!
کسی پیشنهادی داره لطفا؟
البته مولتی ترن رو تغییر ندادم. چون با همین تنظیم هم کار میکرد.
سپاس از همگی
یک اینورتر ۱۲ به ۲۲۰ مارک ونک دارم مطابق تصاویر زیر.
همه ی ۱۰ تا ماسفت IRF3205 سوخته بودن. آی سی KA3525 و NE5556 و CD4013BE هم سوخته بود. عوضشون کردم دستگاه راه افتاد. چند دقیقه نرمال کار کرد و خروجی ۲۳۱ ولت داشت. اما بعد گذاشتن داخل قاب و زدن به ۱۲ ولت، دستگاه آمپرکشی داره. ولتاژ ۵۵۵ ولت روی خازن بزرگ ۱۵۰ میکرو ۴۰۰ ولت میافته و خروجی هم حدود ۲۶۰ ولت میشه. اما ماسفتها و آی سی ها دیگه نمیسوزن. البته به محض مشاهده ی آمپرکشی، سوئیچ دستگاه رو سریع قطع میکنم.
جریان کشی بدون بار حدود ۱۰۰ میلی آمپر هست.
ولتاژ گیت-سورس در حالت وصل کلید، ۵/۵ ولت هر چهار تا ماسفت خروجی.
فن دستگاه هم نمیچرخه. با اینکه ۱۲ ولت بهش میرسه. فن رو بیرون ولتاژ دادم چرخید!
کسی پیشنهادی داره لطفا؟
البته مولتی ترن رو تغییر ندادم. چون با همین تنظیم هم کار میکرد.
سپاس از همگی
