نکته در ساخت فلزیاب هایی که از میکرو استفاده می کنند

[mahdi8866]

راستی اینم بگم من 4 سال تو کار فلزیاب البته مثل خودت رو مدارها کار میکنم وفروشنده وغیره نیستم یه پیغام خصوصی بهت میدم بخون



[mahdi8866]

سلام جناب mee
میخوام از ماینر بهتون بگم من قبلا ماینر رو ساختم بردم یه جای قدیمی تست کردم متاسفانه مشکلی که داشت این بود که یجا رو میزد بعد میکندم میدیدم هیچی نیست یا بخاطر اون igbt تفکیکش خوب کار نمیکرد
من اومدم همه جوره رو ماینر کار کردم از اونجایی که تو دیجیتال مشکلی ندارم همه تست ها رو انجام دادم و تغییراتی را هم اعمال کردم نتیجه این شد که نخوام نا امیدتون کنم مدار خوبی نیست برای عمق کاوش بالاو خطا داره به خاطر چندتا چیز تازه با adc 12 بیت این عمق کاوش رو داره که اگر از 10 بیت خود میکرو استفاده بشه که دیگه هیچی تو یه سایت ایرانی دیدم که طرف ثابت کرده بود که ماینر مخصوصا محدود شده که فایل هگز میکرو atmega32 رو با نرم افزار های هگز ادیت به نمایش در اورده بود و نشون داده بود که قسمت های مهمی از برنامه رو پاک کردن که مربوط بود به 1- رست کردن اثرات زمین در زمین وهوا که دو گزینه refrence in air و refrence in ground رو حذف کردن 2- چهار گزینه کاوش و انتخاب قدرت در لوپ های 1متر و2 متر و50 سانتی و28 سانتی رو حذف کردن وچندتا منوی دیگر برای ثابت کردن حرفهام از یک برنامه ادیتور هگز فایل هگز میکرو atmega32 رو اجرا کنید



[mahdi8866]

در ماینر تقریبا حدود 15 نمونه پشت سر هم با ads7816 از پالس برگشتی گرفته شده که با این حساب بایستی بهترین تفکیک رو ارائه بده ولی اینطور نیست چون معلوم نیست که حداقل از چند نمونه دارن در تفکیک بهره میبرن ونکته دیگه اینه که نوع تفکیک در ماینر تازه اگر دارای محدودیت نباشه ودرست کار کنه معمولیه در صورتی که مداری هست به نام chance که روسیه خیلی بهتر از ماینره با همین adcs7816 و نوع مشابه ان mcp3201 داره کار میکنه که شما اگه تحقیق کنید میبینید تفکیک عالی داره تازه اگه با اسکوپ نمونه برداری هاشو ببینید با این قدرت تفکیک فقط 3 بار نمونه گرفته میشه حتی مدار های مانند pd3200 البته نسخه برنامه اصلی رو میگم که میتونه تفکیک کنه تو راهنماش نوشته که 4 نمونه از پالس برگشتی گرفته میشه حالا ماینری که 15 نمونه میگیره چطور تفکیک خوبی نداره پس محدودیت در فایلهای هگز وجود داره
ام در کل اگه برنامه ماین دایور 4 که پالس دتکتور رو سایت نذاشت وبهونه ضمانت رو برای ماها اورد که به یکی سازنده دستگاه های پالس دتکتور به یکی از بچه ها گفته بود که اون قسمتی از شرکت که باید ضمانت کار کرد مدار رو تایید بکنه ضمانت mine diver 4 رو تایید نکرده وبخاطر همین مدار وبرنامه رو در سایت نذاشتن
در صورتی که میدونستن اگه برنامه md4 رو بذارن بهترین نوع تفکیک را خواهد داشت بچه ها اینو بدونید تفکیکی که در ماین دایور میتونست باشه خیلی خیلی بهتر از تفکیک ماینر میتونست باشه این حرفو الکی نمیگم



[mahdi8866]

لطفا پی دی اف زیر رو دانلود کنید و مدارکی که گفتم مربوط به ماینر هست رو ببینید
http://www.4shared.com/zip/us386Awy/article_miner_4_metal_detector.html



[mee]

سلام به همه

هر دو ماسفت هايي که نام برده ايد حزء بهتربن ماسفت ها مي باشند . اما سري هاي w12nk ... بهترين عملکرد را دارند چون V sg در زمان on بسار ناچيز است که مي توان ان را صفر قرار داد ولي سري هاي irfp اينطور نيستند که مقدار ان زياد است و بايد محاسبه و يا توسط اسکوپ اندازه گيري شده و در معادله کويل و t on قرار داد تا بهترين راندمان را بدست اورد .
بله حق با شماست مسلم هست که ماسفت بهتره چون اساسا برای کنترل جریان و سوئیچ کردن با بهترین حالت و حراکثر سرعت زیر بار حداکثر ساخته شده است . البته کار با ماسفت بخصوص تطبیق امپدانس در ان سختر از ترانزیستورهاست .
در رابطه با خنثي سازي زمين يا همان گراند بالانس بايد بگم که اين موضوع رابطه مستقيم با خروجي دي سي انتگرال گير دارد که در دستگاه هاي انالوگ از يک پتانسيومتر در پايه منفي يا مثبت ( بسته بو نوع طراحي و اپ امپ ) قرار مي دهند و سطح دي سي حاصل را تغيير مي دهند تا در نقطه اي دستگاه با ثبات شود . که مي توان در هر دستگاهي که قسمت انتگرالگير ان انالوگ است استفاده کرد
دستگاه هاي ديجيتال اينکار را با دکمه zero انجام مي دهند بطوريکه ابتدا سمپل تايم ها را برابر صفر قرار مي گيرد سپس ميزان سطح دي سي انتگرالگير در خروجي اندازه گيري کرده و اين مقدار در حافظه ذخيره مي شود سپس با برقراري سمپل تايم ها مدار در حلت نرمال قرار گرفته و بطور مداوم مقدار ذخيره شده در حافظه از مقدار خروجي انتگرال گير کم مي شود به اين ترتيب اثرات زميني خنثي مي شود .
البته اين روش در دستگاه ديجيتال به سه روش است
1 = خنثي کردن متغيير( انلاين)
2= خنثي کردن ثابت
3 = خنثي کردن متغير دستي
که در فرصت مناسب توضيح کامل مي دهم . مايندايور از روش دوم استفاده کرده ولي ماينر از روش سوم که مي توانيد با مقايسه دو مدار مطالب خوبي را بدست اوريد .

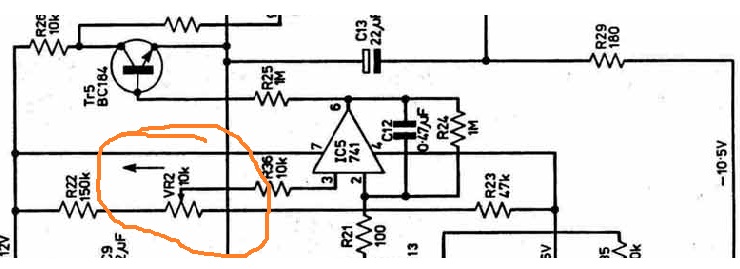

در شکل زير يک مداررانالوگ را گذاشتم .
با ارزوي موفقيت



[mahdi8866]

سلام خیلی ممنون
منظور از سمپل تایم ها دقیقا چیه زمانه دامنه پالس نمونه هست یا خود پالس نمونه ؟
ومن هم از خنثی ساز دیجیتال استفاده میکنم که بعدا به خود شما عرض خواهم کرد



[mahdi8866]

راستی همین چند دقیقه پیش ماسفت که به تازه گی خریده بودم رو ازمایش کردم خیلی خوبه اینم شمارش w12nk90z
نمیدونم چرا 80z که برای ماین دایور هست خیلی خوب جواب نمیده ولی این مدل 90z بهتره البته 900 ولته و یه نمه امپرش بالاتره .این بهتر از irfp250 هست
راستی چطوری میشه خروجی همین ماین دایور یا همون مدار ی که گذاشته بودی که گفتی برای مینی پالس3 هست رو با یه روشی نویز گیری کرد منظورم اینه که میشه بعد مقاومت 25 اهمی که گذاشتی یه *****ی(filter) طراحی کرد و به adc میکرو داد تا بتونیم با بالا بردن گین نویز رو به حداقل برسونیم؟



[parse gade]

سلام میخواستم بدونم که مقدار مقاومت موازی با ماسفت رو بر چه اساسی محاسبه میکنند؟و در ضمن اینکه اقای mee گفتن که مقاومت سیم پیچ با امپدانس خروجی تقویت کننده ها باید یکی باشه.چطور امپدانس خروجی رو محاسبه کنیم.اخه تو دیتا شیت همه اپ امپ ها امپدانس خروجی رو ننوشتن



[mee]

سلا م
سمپل تایم ها پالس های نمونه گیر در زمان مناسب هستند که در ان زمان اجازه عبور سطحی از سیگنال خروجی پیش تقویت کننده را به سمت انتگرال گیر می دهند که دو نکته در انها مهم است .
1= زمان شروع پالس
2= پهنای پالس
این سمپل ها عمدتا از سیگنال راه انداز کویل ساخته می شوند
(چطوری میشه خروجی همین ماین دایور یا همون مدار ی که گذاشته بودی که گفتی برای مینی پالس3 هست رو با یه روشی نویز گیری کرد منظورم اینه که میشه بعد مقاومت 25 اهمی که گذاشتی یه *****ی(filter) طراحی کرد و به adc میکرو داد تا بتونیم با بالا بردن گین نویز رو به حداقل برسونیم؟

؟؟؟ !

​

با ارزوی موفقیت



[mee]

سلام
دوست گرامی در رابطه با مقاومت موازی در تاپیکها کاملا توضیح داده شده است .
اپ امپ های جدید دارای امپدانس بالایی هستند و می توان هر مداری را به انها وصل کرد البته با رعایت اصول اولیه . هرچند در تاپیک ها من به ان اشاره کردم هرچند اشاره کل مطالب در رابطه با تطبیق امپدانس بسیار زیاد و مشکل است ولی ^ چشب ^ حتما مطالب را بطور کلی اماده و بزودی ارائه می دهم . البته قابل ذکر است که کتاب مدارهای الکترونیک می تونه به شما کمک کنه .
با ارزوی موفقیت
