مشکل: قطع شدن جریان خروجی پس از جوش دادن 2 الکترود => دستگاه جوش

[mehran76gh]

آره ولتاژ ورودی و خروجی (رگلاتور منفی) 23- و 14- هستش

و اینکه به دلیل اینکه الان نمیتونم جوش بدم فردا تست میکنم ولتاز هارو اعلام میکنم خدمت شما
_----------------------------------------

دیود زنر هم چشم عوض میکنم

-----------------------------------------

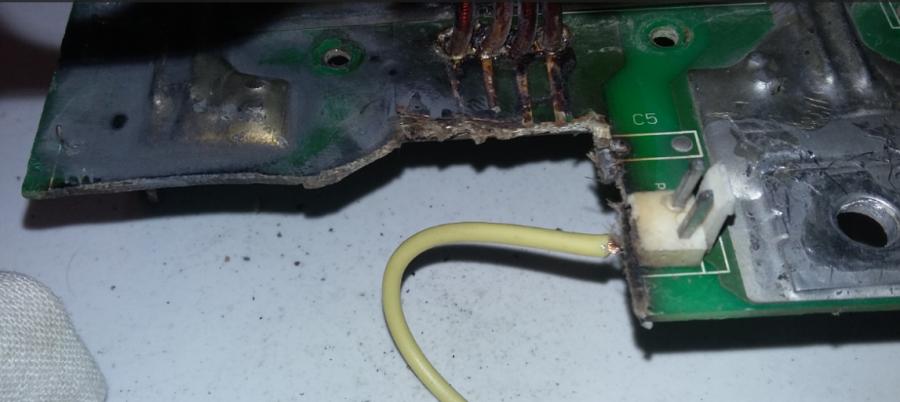

آره به قول شما موش شده بوده خیلی دست کاریش کردن سوکت هارو کندن و لحیم کردن وسیم هارو از وسط قطع کردن و لحیم کردن

-----------------------------------------

پس من الان سیم هارو نو میکنم و یک تیکه و همچنین قلع مردگی خازن های صافی رو میگیرم و دوباره تست میکنم و نتیجه رو میگم

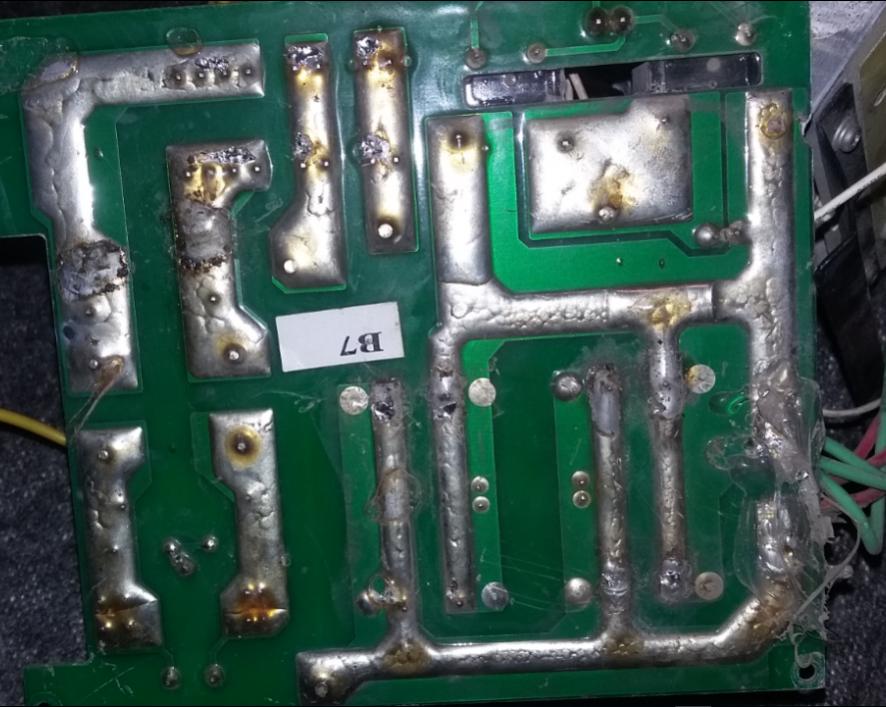

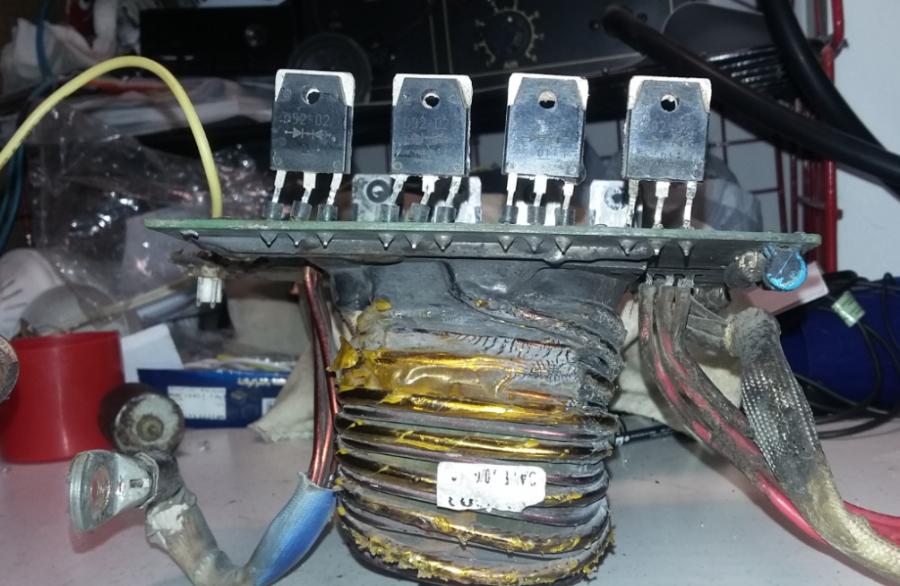

بعد افطار هم عکسی از برد پایینی براتون میفرستم

بسیار تشکر:66000000:



[mehran76gh]



[mehran76gh]

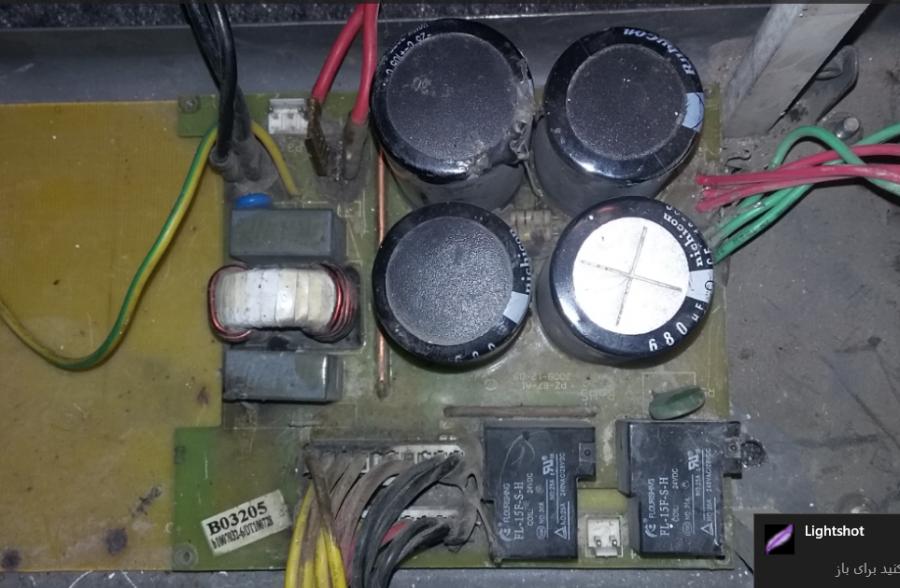

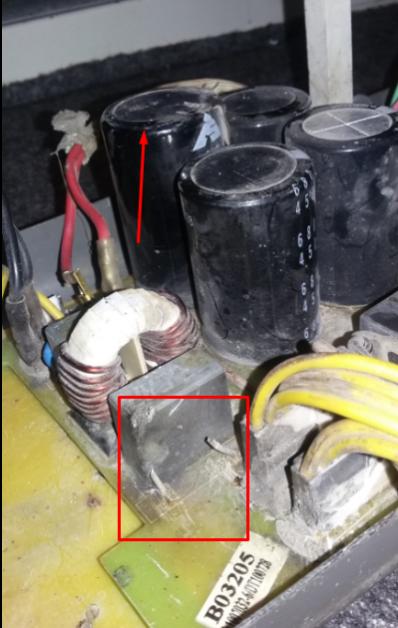

اونیکی خازنه که فلش زدم به نظر شما خراب نشده؟

و اون کادر قرمزه فکر کنم ptc بوده که قبلا برش داشتن و جای پایه هاش مونده



[darabi81]

سلام.
دوست عزیز این قدر آشفته و با عجله کار نکن.
در صورت امکان یکبار دیگر ایراد اصلی دستگاه را تشریح کن.
فکر میکنم ایراد اصلی دستگاه این بود که بعد از ۲ دقیقه جوشکاری، جوش قطع می شد. درست است؟
ولتاژهایی که از پایه ۱۱ و ۱۴ اندازه گیری کردید،درست هستند. لیکن در زمانی که جوش دستگاه قطع می شود هم این ولتاژها را اندازه گیری و اعلام کن.
همچنین ولتاژ خروجی مادگی های جای انبرها را هم در هر دو حالت سالم بودن و قطع جوش اندازه گیری و اعلام کن.



[mehran76gh]

خازن های 680 میکروفاراد که توی شکل هم فلش زدم و حدس زدم خرابه اصلا مقدار نداره فکر کنم از داخل خشک شده فکر کنم با تعویضش جریانش کم بشه و دیگه دستگاه درست بشه فردا عوض میکنم نتیجه رو اعلام میکنم



[darabi81]

در صورتی که خازن باد کرده است،بدون تست تعویض کن. برای تست خازن هم باید از خازن سنج استفاده کنی و همچنین esr خازن هم باید در رنج مجاز باشد. همچنین خازنهای بزرگ به وسیله اهم متر عقربه ای یاید در حرکت رفت و برگشت. عقربه را منحرف کند

فرستاده شده از D6633



[darabi81]

همچنین در دستگاه های اینورتر بهتر است در صورت خرابی یک خازن،هر ۴ خازن را با هم تعویض کنید. زیرا عاملی که باعث خرابی یک خازن شده است قطعا روی بقیه هم تاثیر گذاشته است و دیر یا زود کار برگشت می خورد. در دستگاه شما هم ظاهرا همین طور است و یکی از خازنها قبلا تعویض شده است.

فرستاده شده از D6633



[mehran76gh]

دوستان 2 تا از خازن ها تعویض شده آیا همه رو باز عوض کنم؟ --------------------------------------------------- و اینکه من از خازن سنج استفاده میکنم که از مقدار پیکو تا 2 فاراد رو میگیره و فکر کنم کارش حرف نداره ! --------------------------------------------------- مقدار 3 خازن دیگه هم گرفتم درست بودند بازم اگر احساس میکنین عوض کنم بهتره بگین تا عوض کنم! --------------------------------------------------- وآیا مشکلش همین خازن بود که جریان رو قطع میکرد بعد از جوش دادن 2 الکترود یا اینکه نه؟



[darabi81]

عرض کردم در خازنها علاوه بر ظرفیت، فاکتور esr هم نقش مهمی در تعیین خرابی خازن دارد. پس ظرفیت به تنهایی دلیل سالم بودن خازن نیست.

فرستاده شده از D6633



[mehran76gh]

ببخشید من esr نمیدونم چیه میشه کمی توضیح بدید

سپاس فراوان:a12:
