مشکل: عدم روشن شدن دستگاه جوش mma 200

[غزال]

سلام.استاد ولتاژ پایه های مولتی ترن نسبت به گراند صفر ولت میباشد.

درود

بنابرین ولتاژ از پایه وسط پتانسیومتر جریان یه این پتانسیومتر نمیرسه
ببین علتش چیه شاید زینر حوالی آن شورت شده

اگر نقشه این مسیر را بکشی مشخص میکنم

سپاس



[taghiabad]

درودبنابرین ولتاژ از پایه وسط پتانسیومتر جریان یه این پتانسیومتر نمیرسه ببین علتش چیه شاید زینر حوالی آن شورت شدهاگر نقشه این مسیر را بکشی مشخص میکنم سپاس

سلام.استاد طراحی مدارش خیلی سخته خصوصا برداسیلاتورش که همه smdهستند یک عکس براتون میفرستم به دردتون میخوره.زنر هارو روی برد باحالت تست دیود تست کردم ظاهرا سالمند.سپاس.http://www.8pic.ir/images/0s3ue79ivkzycjrcex1g.jpgیک مقاومت smdبه شماره333که برابر با٣٣کیلو اهم میباشد درهنگام تست مقاومت ٩/٣کیلو اهم نمایش میدهد مقاومت مذکور روی برد اسیلاتور میباشد.



[غزال]

سلام.استاد طراحی مدارش خیلی سخته خصوصا برداسیلاتورش که همه smdهستند یک عکس براتون میفرستم به دردتون میخوره.زنر هارو روی برد باحالت تست دیود تست کردم ظاهرا سالمند.سپاس.http://www.8pic.ir/images/0s3ue79ivkzycjrcex1g.jpg

درود

ابراد از پایه وسط پتانسیومتر جریان تا برد اسیلاتوره و نباید در برد اسیلاتور باشه
کلا 10 قطعه هم نیست.
قبل از نولتی ترن باید مقاومت سری با زینر باشه این زینر را پیدا کن و تست کن

نمیتونی نقشه چند قطعه مرتبط با پایه وسط را بکشی ؟

سپاس



[taghiabad]

سلام.قبل پایه ی اسیلاتور دوعدد زنر٨/٢ولتی وجود دارد که درتست دیود سالم نشان میدهند البته درروی برد.http://www.8pic.ir/images/xxz6udv99vevyh49s2wm.jpg



[غزال]

سلام.قبل پایه ی اسیلاتور دوعدد زنر٨/٢ولتی وجود دارد که درتست دیود سالم نشان میدهند البته درروی برد.http://www.8pic.ir/images/xxz6udv99vevyh49s2wm.jpg

عزیزم چرا توجه نمیکنی
چند بار گفتم کف کردم که از پایه وسط پتانسیومتر جریان تعقیب کن ببین از طریق چه قطعاتی به برد اسیلاتور مرتبط شده
10 قطعه هم نیست
نمیتونی نقشه این چند قطعه را بکشی یا این چند قطعه را بررسی کنی ؟
نقشه این چند قطعه را بکش تا بگم چکار کنی .
نقشه برد اسیلاتور را نمیخوام.

سپاس



[taghiabad]

سلام.استاد عزیز این قطعاتی که کشیدم مربوط به ارتباط پایه ی پتانسیومتر تا پایه ی برد اسیلاتوره.اصلا قطعه ای از اسیلاتور رونکشیدم.استاد میدونم خسته اید اگه اشتباهی میکنم به بزرگواری خودت ببخش.سپاس.



[غزال]

سلام.استاد عزیز این قطعاتی که کشیدم مربوط به ارتباط پایه ی پتانسیومتر تا پایه ی برد اسیلاتوره.اصلا قطعه ای از اسیلاتور رونکشیدم.استاد میدونم خسته اید اگه اشتباهی میکنم به بزرگواری خودت ببخش.سپاس.

درود
عذرخواهی میکنم
تصور کردم عکس برد را ارسال فرمودی

اگر با چرخاندن پتانسیومتر جریان هیشه پایه وسط صفر ولته در اینصورت پتانسیومتر جریان خرابه
درغیراینصورت اعلام کن
ضمنا 512 و 2R2 باید علاوه بر خازن به قطعه دیگری هم متصل باشه. احتمالا 2R2 به گراند متصله .

سپاس



[taghiabad]

استاد عزیز فعلا فقط برد مین دردسترس میباشدو قادر به ولتاژ گیر نیستم.اما دیسپلی دارای تغییرات بود بااین وجود بازهم احتمال خرابی پتانسیومتر هست یا نه.مولتی ترن اسیلاتور قبلا تا٠/۵کیلو اهم نشان میداد ولی اکنون دارای ۵٠اهم میباشد.استاد عزیز شما معلم بنده هستید وعذر خواهی شما من رابیشتر شرمنده میکند.سپاس.



[taghiabad]

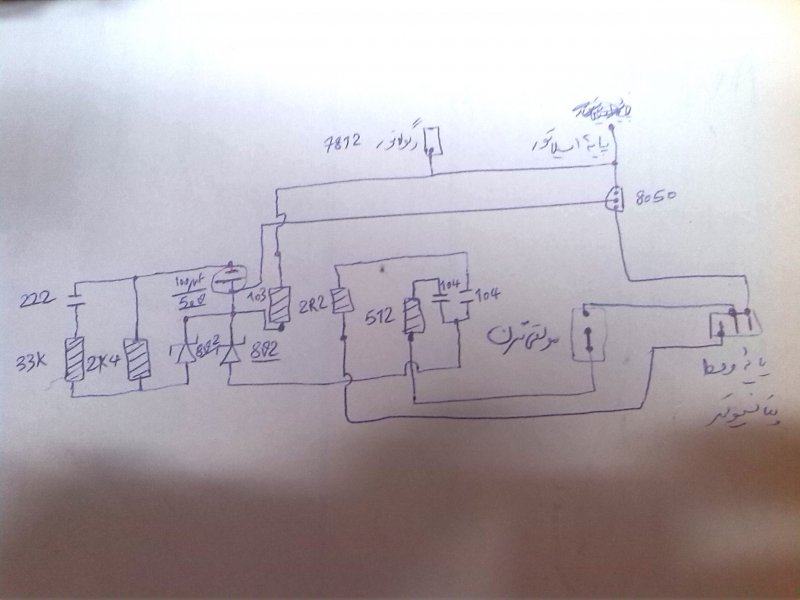

درودعذرخواهی میکنم تصور کردم عکس برد را ارسال فرمودیاگر با چرخاندن پتانسیومتر جریان هیشه پایه وسط صفر ولته در اینصورت پتانسیومتر جریان خرابهدرغیراینصورت اعلام کنضمنا 512 و 2R2 باید علاوه بر خازن به قطعه دیگری هم متصل باشه. احتمالا 2R2 به گراند متصله .سپاسمشاهده فایل‌پیوست 110894

سلام.بله استاد2R2به گراند متصل است.



[غزال]

استاد عزیز فعلا فقط برد مین دردسترس میباشدو قادر به ولتاژ گیر نیستم.اما دیسپلی دارای تغییرات بود بااین وجود بازهم احتمال خرابی پتانسیومتر هست یا نه.مولتی ترن اسیلاتور قبلا تا٠/۵کیلو اهم نشان میداد ولی اکنون دارای ۵٠اهم میباشد.استاد عزیز شما معلم بنده هستید وعذر خواهی شما من رابیشتر شرمنده میکند.سپاس.

درود

مقصود من پتانسیومتر جریانه همون پتانسیومتری که روی قاب دستگاه نصب شده
آیا پتانسیومتر دوبل داره ؟
ولتاژ پایه وسط پتانسیومتر جریان چند ولته ؟ ( هر زمان قابل دسترس شد از ابتدا تا انتها بچرخون و ولتاژش را اعلام کن )
ضمنا باید کلیه برد ها متصل باشه اگه بخشی را جدا کنی پاسخ تست ها باد هواست.

سپاس
