سلام وقت بخیر
پایه 1 ولتاژش در زمان سالم 2.5 ولت و در زمان پروتکت 0 ولت
پایه 6و7 هم در زمان سالم 1.7 ولت و در زمان پروتکت 0.9 ولت
پایه 11 در زمان سالم 6.45 ولت و در زمان پروتکت 10mv
پایه 14 در زمان سالم 6.53 و در زمان پروتکت 10 mv
ولتاژ سایر پایه ها هم بدون تغییر می باشد.
با تشکر
درود
بنابرین خرابکاری زیر سر پین 1 است (بنظر میرسه برعکس گزارش کردی و در زمان نرمال صفر ولته البته تجربه چندانی با این آی سی ندارم که خلاصه با بررسی مجدد و مقایسه با دستگاه سالم مشخص میشه )

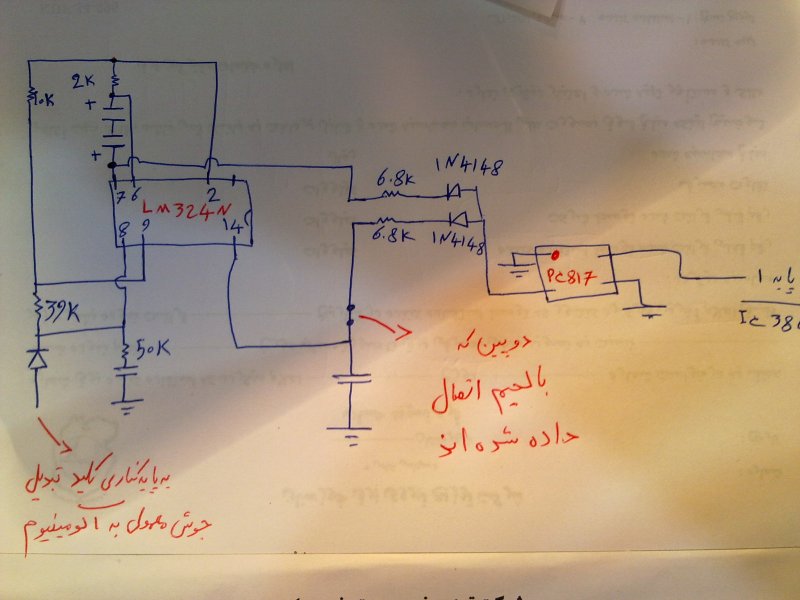

تعقیبش کن و نقشه این بخش را مشخص کن باباشو دربیاریم
احتمالا پایه 1 از طریق یک ترانس جریان تحریک میشه.
جهت اطمینان از پایه 1 که عامل خرابی است یا نه میتونی تست زیر را انجام بدی
1-فیش طبقه ترانس را خارج کن
2- با یک مقاومت سری و پتانسیومتر ولتاژ 2/5 ولت را به پایه 1 اعمال کن
حالا ببین دیگه سیگنال گیت سورس قطع نمیشه و ماندگار میشه ؟
البته تست فوق چندان ضرورت نداره و نقشه مربوطه واجب تره.
سپاس
