سلام وقت بخیر
خروجی دستگاه رو بستم و جوشکاری کرد بعد از مدتی جوشکاری دستگاه پروتکت کرد و رله ورودی هم قطع شد(چراغ زرد روشن)الان که 24 ولت را با منبع تغذیه به قبل از رگلاتور وصل کردم میبینم که روی ورودی ترانس پالس دیگه هیچ سیگنالی ندارم.ظاهرا دلیل سوختن قبلی igbt ها هم ,همین معیوب بودن برد pwm است(ایراد گذرا بوده چون اوایل سیگنال مربعی نداشتم و بعد سیگنال آمد و حالا هم که هیچ سیگنالی ندارم.باید مباحث قبلی که در مورد برد pwm توضیح داده بودید را دوباره بخوانم.هر عیبی است توی برد pwm است.
در مورد فن های دستگاه,2 عدد فن 12 ولت که با هم سری هستند.منفی این دو فن به منفی اصلی دستگاه وصله و مثبت و مثبت این دو فن هم توسط یک مقاومت 10 وات 27 اهم به دیود smd بزرگی که قبلا بهش اشاره فرموده بودید و کنار سیم هایی که دو دور روی ترانس اصلی پیچیده شده است ,ارتباط داره.البته اون پایه مقاومت 10 اهم که سمت فن نیست مستقیم به رله دستگاه هم وصله.یعنی فن و رله هردو با یک ولتاژ و با هم روشن میشوند.
اگر موردی برای تست برد pwm به ذهنتان میرسه لطفا راهنمایی کنید.

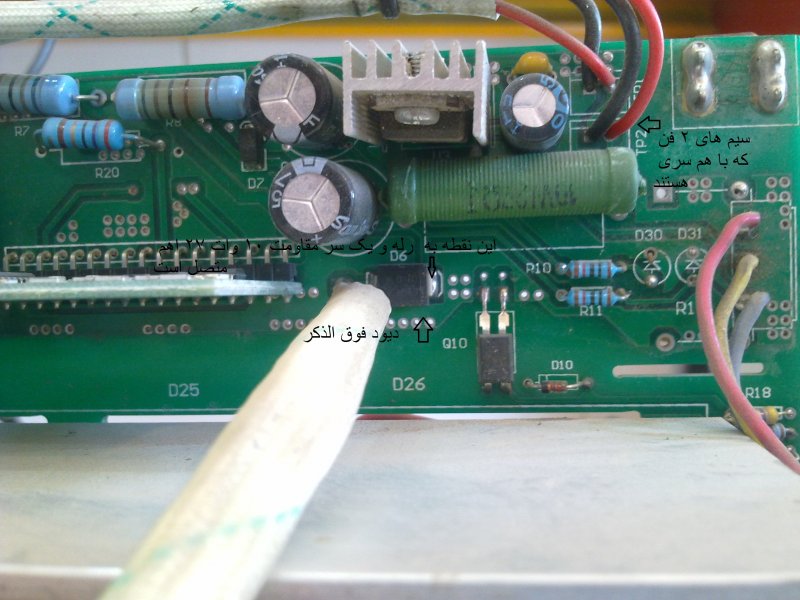

مشاهده فایل‌پیوست 100471
الان روی آی سی 3845
پایه 7 که ورودی باشد 15 ولت را دارم
پایه 6 که خروجی است 0 ولت.
احتمال دارد که آی سی معیوب باشد؟
