سلام
دلیل کار نکردن فن چی بود ؟ با توجه به توضیح و تعقیب خوب شما باید بدون دیود های خروجی هم کار میکرده ولی فرمودید ببدون بستن دیودها کار نمیکرد
آیا فت ها سالمه و عیب نکرده ؟
آیا فت ها داغ شده بود ؟
پایه 6 نباید ولتاژی داشته باشه باید سیگنال داشته باشه با اسکوپ ببین
اگه نداشت برد اسیلاتور را شستشو بده و اگر نشد بترتیب زیر عمل کن
1- سورس گیت فت درایور که شبیه کوپلره شورت کن که سیگنالی به igbt ها نده
2- سیم نازکی که از ترانس بزرگ برای فن رفته یک سیمش به گرند متصله و دیگری به آند دیود smd
ولتاژ مثبت حدود 20 الی 24 را به کاتد این دیود smd و منفی را هم به گراند یا سیم دیگر نازک متصل کن ببین سیگنال خروجی آی سی میاد ؟
پایه 10 و 9 و 8 آی سی 324 چند ولته ؟
قبلا هم نفهمیدیم چی شد سیگنا لی که نداشتی اومد لذا احتمال قطعی یا کثیفی برد کوچک قابل ملاحظه است
من بیقرارم راه بیافته ضعف دستگاه و طراحی ضعیف آنرا را تست کنیم و حتی المقدور تقویتش کنیم چون طراحی بسیار بدی داره
نقشه جناب

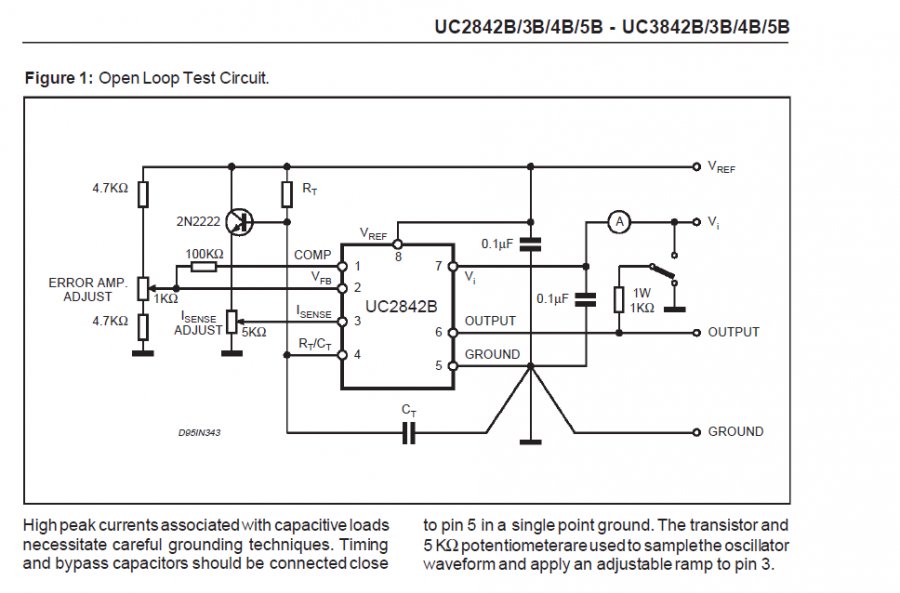

bstar عزیز واقعا کمک بزرگی کرده ولی اگر پایه 6 آی سی 324 طبق نقشه به پایه 1 ( با نام CN1-1 ) متصل باشه این بخش از نقشه غلطه و باین ترتیب 3845 نمیتونه تغذیه بشه
لذا اگر جناب bstar بفرمایند CN1-1 که سمت چپ کنار نقشه است به کدوم پایه 324 مرتبط میشه کمک خوبی است (نمیتونه مطابق نقشه به 6 مرتبط باشه )
البته شما هم میتونی تعقیب کنی ولی دشواره
سپاس
البته خروجی قطع نمیشد) که با لحیم پایه اپتو کوپلر مشکل حل شد البته تو دستگاه شما ظاهرا خروجی کامل قطع میشه
