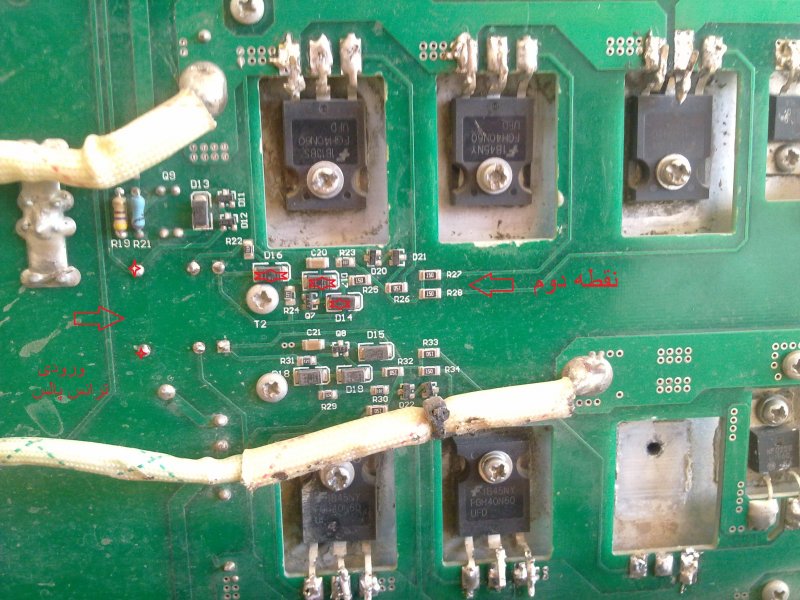

عکس در لینک زیر
http://www.irantk.ir/irantk58235/#post329225
http://www.irantk.ir/irantk58235/#post329225
سلام
بله با جدا کردن igbt ها هم مقاومت 47 اهم داغ میشود
به وسیله منبع تغذیه 12 ولت به خروجی رگلاتور ولتاژ دادم که حدود 10 میلی آمپر جریان کشید و بعد از حدود 10 ثانیه چراغ زرد روشن میشد.
این اعمال ولتاژ 12 ولت را هم در حالت باز کردن igbt ها و هم با قرار دادن 2 عدد igbt سالم تست کردم که در هر دو حالت جواب یکی بود و در هر دو حالت نتوانستم با اسکوپ روی ورودی ترانس پالس(قطعه آبی رنگ تصویر پنجم) سیگنال منطقی ببینم
سلام بله فرمایش شما صحیح است وقتی رله عمل نمی کند مقاومت 47 اهم داغ میشود.در این مدل وقتی igbt ها بسوزند معمولا مقاومت 47 اهم هم میسوزد که روی این دستگاه هم در طول یکی از تست ها مقاومت سوخت.سلام
اگر 47 اهم فورا و بشدت داغ میشه غیر طبیعی است
اما اگه طول میکشه داغ بشه طبیعی است چون رله عمل نمیکنه که 47 اهم شورت بشه لذا طبیعی است که در زمان طولانی داغ کنه
حالا کدوم حالته ؟
ضمنا اهم خروجی 47 اهم نسبت به گراند (منفی خازن بزرگ ) چند اهمه؟
احتمالا اسیلاتور خرابه
اگه 3845 تعداد 8 پایه داره پایه 7 تغذیه است
و اگه 14 پینه پایه 12 تغذیه است ببین ولتاژ تغذیه داره
با توجه به ایکه جناب bstar عزیز منوال دارن و لطف میکنن حتما بسرعت حل میشه
سپاس
سلام پین 7 (1.13 ولت ولتاژ دارد)سلام
بوبین رله از طریق دو مقاومت موازی 68 اهم به زینر متصله . ولتاژ این زینر باید 12 ولت باشه آیا هست ؟
و این 12 ولت از کجا تامین میشه ( یعنی زینر به چه قطعه ای متصله ؟
آیا پین 7 آی سی 3845 ولتاژ تغذیه داره ؟
خروجی رگلاتور 15 ولت U3 چند ولته؟
نقشه دستگاه نشون میده این دستگاه جون داده برای سوختن و هر روز خراب میشه
سپاس
سلام پین 7 (1.13 ولت ولتاژ دارد)
با اتصال 24 ولت به خروجی مقسم ولتاژی که از 300 ولت مثبت خازن ها نمونه میگرفت در خروجی رگلاتور 15 ولت را دارم.
بله این مدل دستگاه حدود 3 الی 4 سال پیش وارد ایران شدند و استقبال خوبی هم از اینها شد.تا الان بیش از 10 عدد برای تعمیر از این نوع دستگاه ها اوردن که همه فرسوده بوده اند.قبلا برای همین دستگاه 4 عدد igbt عوض کرده بودم.
سلام مهندس ولتاژگیری قبلیم درست نبودسلام
پس عیب در کار نکردن اسیلاتوره
البته پین 2 و5 گرانده باید ولتاژ پین 7 را نسبت به این دو پین یا منفی خازن بزرگ اندازه گیری کنید که قطعا همین کار را کردید
اهم پین 7 نسبت به پین 2 یا 5 همین آی سی چقدره (از دو طرف )
ولتاژ پین 7 از رگلاتور 15 ولت و یک ترانزیستور Q9 تامین میشه
قطعا 324 کار نمیکنه و لذا Q9 به 3845 ولتاژ نمیده
پین 6 آی سی 324 را با 1 کیلو به گراند متصل کن ببین ولتاژ تغذیه 3845 درست میشه
سپاس
سلام مهندس ولتاژگیری قبلیم درست نبود
ولتاژ بین گراند با پایه های آی سی به شرح زیر است
پایه 1 : 6.77
پایه 2 : 0
پایه3 :200 mv
پایه4 :2.37
پایه5 : 0 gnd
پایه6 : 6.16
پایه 7 :14.8
پایه8 : 5
و روی ورودی ترانس پالس هم شکل موج مربعی پیک تو پیک 25 ولت و فرکانس 70khz دارم
