مشکل: اینورتر صبا الکتریک طرح قدیم

[غزال]

سلام وقت بخیر
ببخشید که دیر موارد مورد نظر شما را بررسی می کنم.

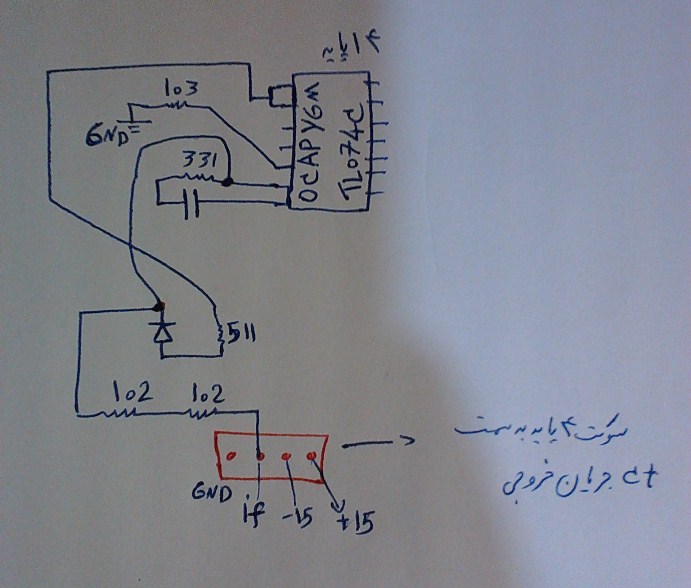

مسیر if را روی برد کنترل دنبال کردم و نقشه مدار آن را درج می کنم.
با تشکر فراوانمشاهده فایل‌پیوست 103069

سلام

شماره پایه آی سی را مشخص نکردی
اگه 331 به پایه 13 متصله دراینصورت
1- ولتمتر را به پایه 14 متصل کن
2-یک مقاومت 10 کیلو به پایه 13 متصل کن و پایه دیگر مقاومت را یکبار به 11 و یکبار به 4 بزن و ببین ولتاژ پایه 14 تغییر میکنه یا نه ؟

ضمنا نگفتی که آیا قادر به تغییر جریان جوشکاری هستی یا نه ؟

سپاس



[darabi81]

سلام

شماره پایه آی سی را مشخص نکردی
اگه 331 به پایه 13 متصله دراینصورت
1- ولتمتر را به پایه 14 متصل کن
2-یک مقاومت 10 کیلو به پایه 13 متصل کن و پایه دیگر مقاومت را یکبار به 11 و یکبار به 4 بزن و ببین ولتاژ پایه 14 تغییر میکنه یا نه ؟

ضمنا نگفتی که آیا قادر به تغییر جریان جوشکاری هستی یا نه ؟

سپاس

سلام
بله 331 به پایه 13 متصله
بله در حالتی که پروتکت را با مقاومت 10 اهم اوت کرده بودیم و دستگاه قادر به جوشکاری بود(پروتکت نمی کرد)می توانستم آمپر را تغییر دهم.
تست هایی را که فرمودید روی آی سی انجام دهم فردا صبح خدمتتان گزارش می دهم.
سپاس



[غزال]

سلام
بله 331 به پایه 13 متصله
بله در حالتی که پروتکت را با مقاومت 10 اهم اوت کرده بودیم و دستگاه قادر به جوشکاری بود(پروتکت نمی کرد)می توانستم آمپر را تغییر دهم.
تست هایی را که فرمودید روی آی سی انجام دهم فردا صبح خدمتتان گزارش می دهم.
سپاس

سلام

اگر آمپر تغییر میکنه نیاز به تست جدید نیست چون این بخش سالمه و باید قطعات همون ct قبلی را بررسی کنی

خرابی خازنهای بزرگ و دیودهای مرتبط با گیت را هم بررسی کن

سپاس



[darabi81]

سلام

اگر آمپر تغییر میکرد نیاز به تست جدید نیست چون این بخش سالمه و باید قطعات همون tc قبلی را بررسی کنی

خرابی خازنهای بزرگ و دیودهای مرتبط با گیت را هم بررسی کن

سپاس

سلام وقت بخیر
دیود های مرتبط با گیت ترانزیستور ها را چک کردم که سالم بودن.اما تعمیرکار قبلی متالیزه pcb دو عدد از igbt از بین برده بود .الان که دقت کردم دو عدد از igbt ها از دو ساق مخالف هم پایه درین(وسط)آنها اصلا به برد وصل نیست و در آن زوج ها تا الان بار بر روی یک ترانزیستور بوده است.آیا امکان دارد که ایراد از igbt بوده باشد؟
شما موافقید که روی igbt ها کار کنم؟ترانزیستور ها را در بیاورم و با نمونه سالم دستگاه را چک کنم؟یا اینکه همان سیستم پروتکت را از کار بیندازم و جوشکاری کنم تا قسمت نیمه معیوب کامل دود شود و خودش را نشان دهد.
با تشکر



[غزال]

سلام وقت بخیر
دیود های مرتبط با گیت ترانزیستور ها را چک کردم که سالم بودن.اما تعمیرکار قبلی متالیزه pcb دو عدد از igbt از بین برده بود .الان که دقت کردم دو عدد از igbt ها از دو ساق مخالف هم پایه درین(وسط)آنها اصلا به برد وصل نیست و در آن زوج ها تا الان بار بر روی یک ترانزیستور بوده است.آیا امکان دارد که ایراد از igbt بوده باشد؟
شما موافقید که روی igbt ها کار کنم؟ترانزیستور ها را در بیاورم و با نمونه سالم دستگاه را چک کنم؟یا اینکه همان سیستم پروتکت را از کار بیندازم و جوشکاری کنم تا قسمت نیمه معیوب کامل دود شود و خودش را نشان دهد.
با تشکر

سلام

این احتمال ضعیفه اما ناممکن هم نیست

اگر گرمای igbt ها عادی است دو سیم خروجی ct را به پتانسیومتری متصل کن و خروجی پتانسیومتر را به مدار بده و ببین سیگنال ct را چند درصد کم کنی درست میشه و پروتکت نمیکنه.
ممکنه تعمیرکار قبلی قطعات را اشتباها نصب کرده مثلا بجای زینر 20 ولت از 6 ولت استفاده کرده که با تست فوق تا حدودی مشخص میشه دردش چیه

سپاس



[darabi81]

سلام

این احتمال ضعیفه اما ناممکن هم نیست

اگر گرمای igbt ها عادی است دو سیم خروجی ct را به پتانسیومتری متصل کن و خروجی پتانسیومتر را به مدار بده و ببین سیگنال ct را چند درصد کم کنی درست میشه و پروتکت نمیکنه.
ممکنه تعمیرکار قبلی قطعات را اشتباها نصب کرده مثلا بجای زینر 20 ولت از 6 ولت استفاده کرده که با تست فوق تا حدودی مشخص میشه دردش چیه

سپاس

سلام وقت بخیر
یک ولوم 2k را با ct اولیه(سی تی بعد از igbtها )سری کردم.چه در حالت اهم پایین و چه در حالت بالاترین اهم ولوم تغییری در پروتکت کردن دستگاه حادث نشد.
دستگاه در آمپر های زیر 80 جوشکاری میکند اما به محض افزایش آمپر از 80 پروتکت می کند.(چه با مقاومت سری با سی تی 2 کیلو و چه بدون آن)
باتشکر فراوان



[غزال]

سلام وقت بخیر
یک ولوم 2k را با ct اولیه(سی تی بعد از igbtها )سری کردم.چه در حالت اهم پایین و چه در حالت بالاترین اهم ولوم تغییری در پروتکت کردن دستگاه حادث نشد.
دستگاه در آمپر های زیر 80 جوشکاری میکند اما به محض افزایش آمپر از 80 پروتکت می کند.(چه با مقاومت سری با سی تی 2 کیلو و چه بدون آن)
باتشکر فراوان

سلام

عزیزم توجه نکردی

نگفتم با اولیه ct و نگفتم مقاومتی سری کنی
عرض کردم خروجی ct را با پتانسیومتر کاهش بده

یعنی دو سیم خروجی ct را به ابتدا و انتهای پتانسیومتر متصل کن
سپس سر وسط و ابتدای پتانسیومتر را بجای دو سیم خروجی ct در محل مربوطه نصب کن

دراینصورت تاثیر آن قطعی است زیرا اگر پتانسیومتر کمترین مقدار باشه ، درواقع خروجی ct سیگنالی نمیده و اگه دستگاه منفجر هم بشه نباید پروتکت کنه

البته اینحالت مورد هدف نیست بلکه میخوام ببینم سیگنال چند درصد کاهش داشته باشه درست میشه تا با توجه به دستکاری قبلی ، کشف عیب تسریع بشه


سپاس



[darabi81]

سلام

عزیزم توجه نکردی

نگفتم با اولیه ct و نگفتم مقاومتی سری کنی
عرض کردم خروجی ct را با پتانسیومتر کاهش بده

یعنی دو سیم خروجی ct را به ابتدا و انتهای پتانسیومتر متصل کن
سپس سر وسط و ابتدای پتانسیومتر را بجای دو سیم خروجی ct در محل مربوطه نصب کن

دراینصورت تاثیر آن قطعی است زیرا اگر پتانسیومتر کمترین مقدار باشه ، درواقع خروجی ct سیگنالی نمیده و اگه دستگاه منفجر هم بشه نباید پروتکت کنه

البته اینحالت مورد هدف نیست بلکه میخوام ببینم سیگنال چند درصد کاهش داشته باشه درست میشه تا با توجه به دستکاری قبلی ، کشف عیب تسریع بشه


سپاس

سلام
یعنی دو سر ct را به دو پایه کناری پتانسیومتر اتصال دهم و از سر وسط و یکی از کناری ها به جای سیم های ct روی برد وصل کنم.
ولوم 2k مناسب است؟یا بیشتر بگذارم.
با تشکر



[غزال]

سلام
یعنی دو سر ct را به دو پایه کناری پتانسیومتر اتصال دهم و از سر وسط و یکی از کناری ها به جای سیم های ct روی برد وصل کنم.
ولوم 2k مناسب است؟یا بیشتر بگذارم.
با تشکر

بله عزیزم اون کاری که قبلا انجام دادی کار نبوده و نباید موثر میشد

من دلیل این تست را هم توضیح داده بودم که بخشی از سیگنال منتقل بشه و مقاومت سری 2 کیلو اثر قابل توجهی نداره

اگر مواردی که قبلا اعلام کردم بررسی کرده باشی و ایرادی نداشته باشه ایراد در عدم تطبیق فت هاست و دراینصورت پتانسیومتر باید حدود 100 اهم تنظیم بشه تا درست کار کنه و در جریان بالا هم پروتکت نکنه

ولی این احتمال خیلی ضعیفه و بیشتر معتقدم که تعمیرکار قبلی قطعه نادرستی خصوصا زینر نادرستی استفاده کرده ( مقایسه با دستگاه سالم مشابه مشخص میکنه)

هرچند اظهارات مشتری قابل اعتماد نیست اما بپرس آیا پس از آخرین صدمه دستگاه ، مستقیما نزد شما آورده یا بواسطه ناامیدی از تعمیرکار دیگر ، نزد شما آورده ؟

سپاس



[darabi81]

بله عزیزم اون کاری که قبلا انجام دادی کار نبوده و نباید موثر میشد

من دلیل این تست را هم توضیح داده بودم که بخشی از سیگنال منتقل بشه و مقاومت سری 2 کیلو اثر قابل توجهی نداره

اگر مواردی که قبلا اعلام کردم بررسی کرده باشی و ایرادی نداشته باشه ایراد در عدم تطبیق فت هاست و دراینصورت پتانسیومتر باید حدود 100 اهم تنظیم بشه تا درست کار کنه و در جریان بالا هم پروتکت نکنه

ولی این احتمال خیلی ضعیفه و بیشتر معتقدم که تعمیرکار قبلی قطعه نادرستی خصوصا زینر نادرستی استفاده کرده ( مقایسه با دستگاه سالم مشابه مشخص میکنه)

هرچند اظهارات مشتری قابل اعتماد نیست اما بپرس آیا پس از آخرین صدمه دستگاه ، مستقیما نزد شما آورده یا بواسطه ناامیدی از تعمیرکار دیگر ، نزد شما آورده ؟

سپاس

سلام وقت بخیر
الان دستگاه مشابه ای از این مدل پیشم است که می توانم اطلاعات از آن برداشت کنم. هرچند قسمتهایی از دستگاه دست نخورده مانده و میتوان ولتاژ زنری دیود های آن را پیدا کرد اما فکر میکنم ۲۰ یا ۲۱ ولت باشند. سال گذشته دستگاهه با همن مشخصات نزد من آمد که دو igbt و زنر های آن ترکیده بود که من ولتاژ زنری را از روی قطعات مشابه دستگاه پیدا کردم که فکر میکنم ۲۱ ولت بود و اما در شهرمان ۲۱ ولت پیدا نکردم و به جای آن ۲۰ ولت گذاشتم که البته با روشن شدن دستگاه igbt ها و زنر هایی که تعویض کرده بودند ترکیدند که فکر میکنم این ایراد از نا هم اندازه بودن ولتاژ زنرهایی که من گذاشته بودم با سایر قسمت های دستگاه بوده است هرچند دو ترانزیستوری که موازی هم بودند را قطعات مشابه گذاشته بودم. این تست پتانسیومتری که شما فرمودید فردا اول صبح انجام میدهم و نتیجه را گزارش میدهم و همین طور که شما فرمودید دیود ها زنر دستگاه را چک میکنم که همنام باشند. راهی است که روی برد زنرها را تست کنم یا باید حتما از روی برد جداشان کنم.
با تشکر فراوان
