سلام

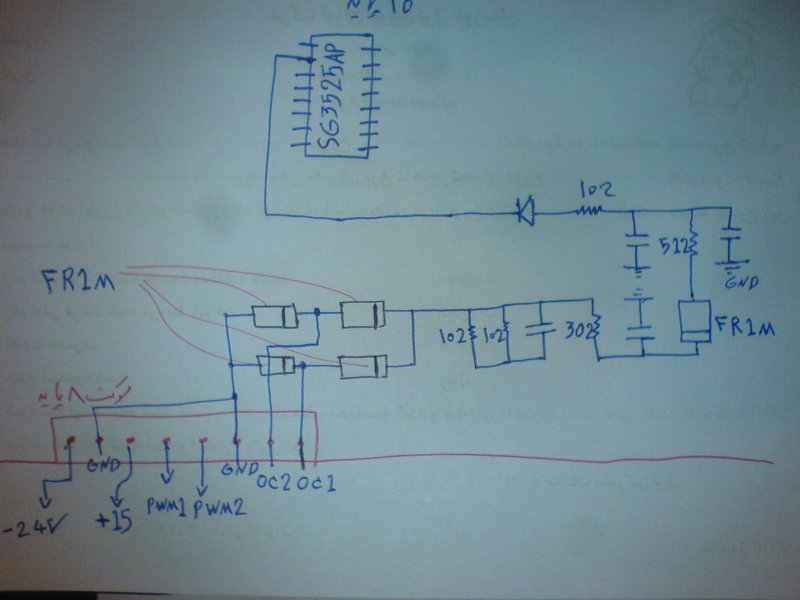

مدار دستگاه دقیقا مانند همین شماتیکی است که درج کردم.

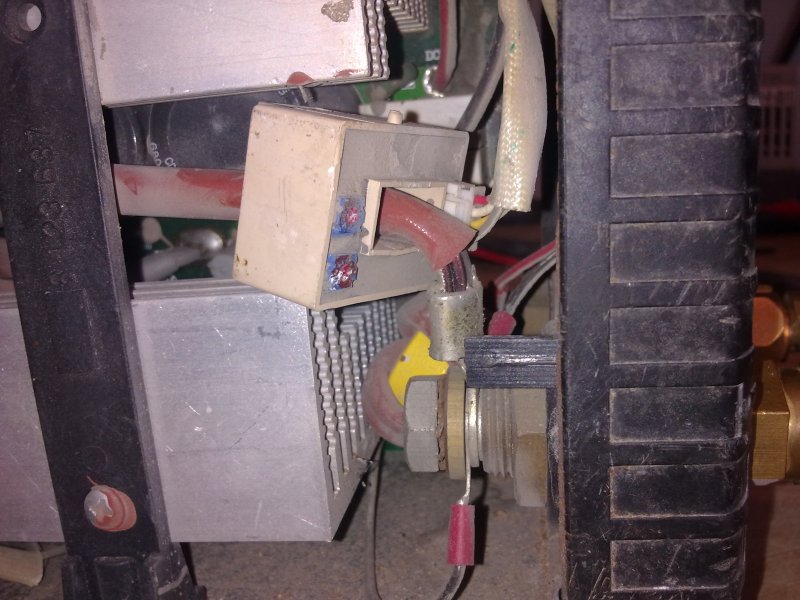

روی سیم سر وسط ترانس ترانس جوش که منفی انبر وصل است یک ct دیگری قراردارد که عکسش را قرار میدهم
چهار سیم از این ct به برد کنترل رفته که شامل gnd , IF ,-15 , +15 میباشند و فکر میکنم جریان خروجی را سنس میکنند.
در مورد قطعاتی که به ct اولیه وصل هستند هم الان دارم از روی برد کمترل برداشت میکنم.

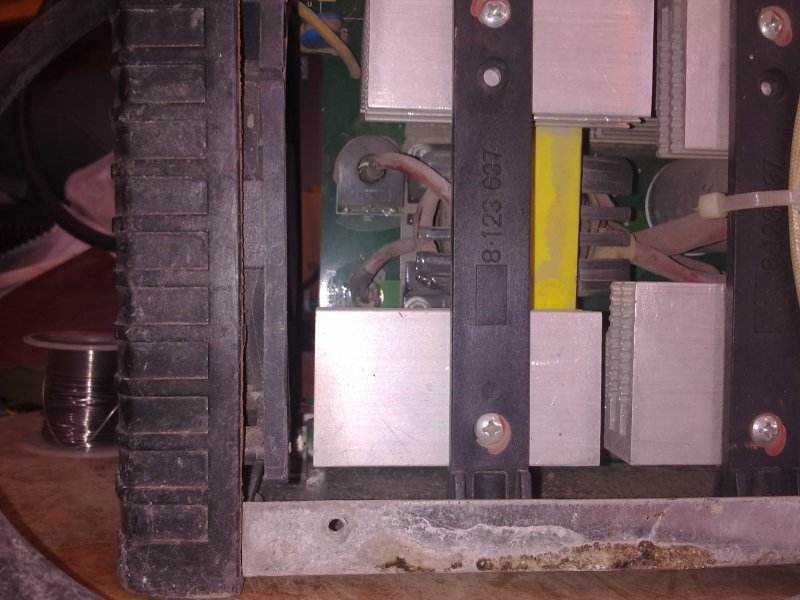

همچنین عکس زیر هم مربوط به ct اولیه است.
درضمن یادآور میشوم که شماتیک درج شده کاملا مشابه دستگاه میباشد.
همچنین استاد گرامی ضمن تشکر از زحمات بی دریغ جنابعالی , برای من مهم تر از تعمیر این دستگاه , تشریح قسمت های مختلف دستگاه و افزایش اطلاعات در مورد این دستگاه پر مصرف میباشد تا ضمن افزایش تجربه این دستگاه را هم مثل مدل های ماسفت معمول بتوانیم به راحتی تعمیر کنیم.
به محض نقشه برداری قطعات متصل به ترانس جریان ,منتشر میکنم.
با تشکر فراوان از زحمات شما
