پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

با سلام عرض ارادت و خسته نباشید
سپاس از زحمات مهندس غزال بززگوار
مهندس حدود یک هفته هست این منبع را ساختم اما مشکلی که هست در طول این یک هفته بارها بررسی کردم از لحاظ اتصالات و.. و دوستان نیز منت گذاشتند و راهنمایی کردند لذا باز مشکل برطرف نشد مشکل این هست در خروجی ولتاژ ثابت ۳۰ ولت دارم(جریان صفر نشون میده موقع اتصال جریانو نمایش میده) و ولوم ها ولتاژو تغییر نمیدند
دوستان گفتن شاید نشتی هست و.. قطعات رو (خازن ها و مقاومت و دیود و ای سی رگلاتور ۳۱۷) نو گزاشتم و دوباره مونتاژ کردم در هر دوبار دقیقا همین مشکل بود
یک دنیا ممنون میشم اگر راهنمایی بفرمایین

درود

چرا پاسخ نمیدی ؟
لااقل این سوال ساده رو پاسخ بده.
زمانیکه به برق متصله ولی کلید تغذیه رو خاموش میکنی ، آیا بازم برای همیشه ولتاژ بالا در خروجی داری ؟

سپاس


Alliyar

کاربر
2022-02-12
23
50
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

چرا پاسخ نمیدی ؟
لااقل این سوال ساده رو پاسخ بده.
زمانیکه به برق متصله ولی کلید تغذیه رو خاموش میکنی ، آیا بازم برای همیشه ولتاژ بالا در خروجی داری ؟

سپاس

عرض خسته نباشید خدمت استاد گرانقدر
خیلی عذر میخام بابت تاخیر در پاسخ
استاد بزرگوار مشغول ساخت مدار ابتدای پست بودم (قبلا مدار سوم و دوم ساخته بودم) الان مشکل در مدار جدید این هست
اولا در خصوص سوال حضرت عالی کلید مدار کار نمیکند یعنی در قطع و وصل ولتاژ در خروجی هست

دوما ولتاژ بین ۸ - ۲۱ ولت در خروجی تغییر می‌کند
بی ادبی هست Q2,ic2 تغییر دادم گفتن اصله احتمال دارد مشکل از ic1,Q1 باشد؟
آی سی ۷۴۱ داغ می کند
با سپاس و قدردانی از زحمات و پیگیری های حضرت عالی

آخرین ویرایش:

غزال

ناظم انجمن
2012-03-18
10,099
79,772
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

عرض خسته نباشید خدمت استاد گرانقدر
خیلی عذر میخام بابت تاخیر در پاسخ
استاد بزرگوار مشغول ساخت مدار ابتدای پست بودم (قبلا مدار سوم و دوم ساخته بودم) الان مشکل در مدار جدید این هست
اولا در خصوص سوال حضرت عالی کلید مدار کار نمیکند یعنی در قطع و وصل ولتاژ در خروجی هست

دوما ولتاژ بین ۸ - ۲۱ ولت در خروجی تغییر می‌کند
بی ادبی هست Q2,ic2 تغییر دادم گفتن اصله احتمال دارد مشکل از ic1,Q1 باشد؟
آی سی ۷۴۱ داغ می کند
با سپاس و قدردانی از زحمات و پیگیری های حضرت عالی

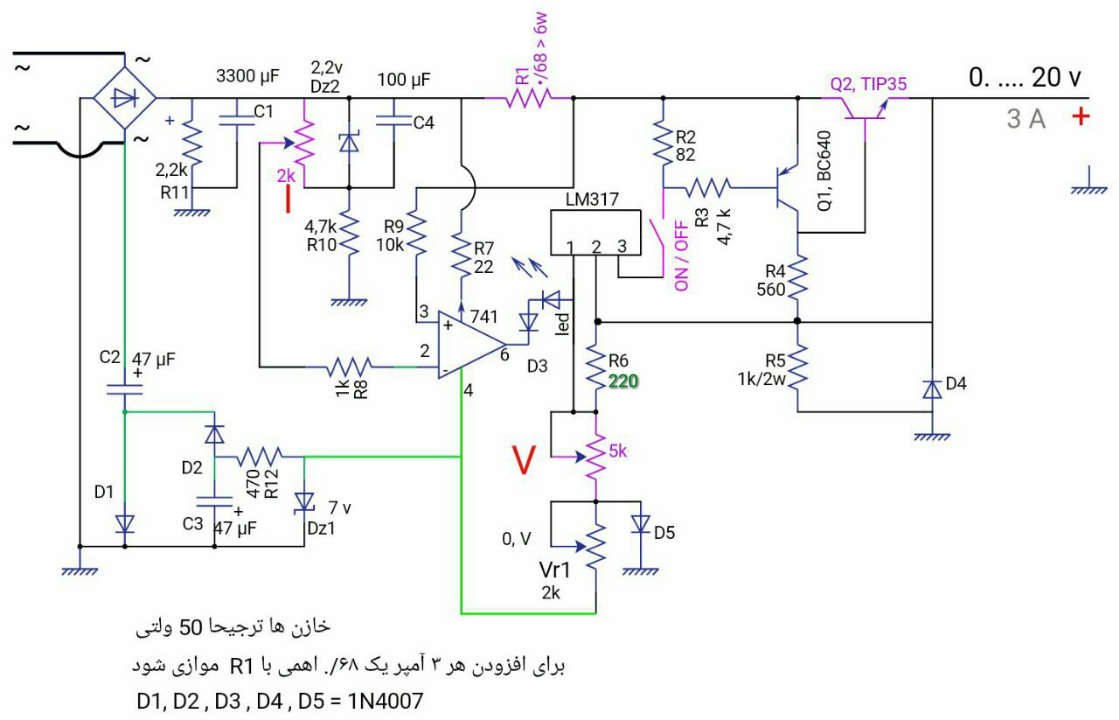

درود

آی سی سوخته ، آی سی را آزاد کن و بدون آی سی تست کن.
اگه بازم کلید خاموش روشن بی تاثیره دراینصورت در حالت خاموش آیا ولتاژ خروجی قابل تغییره ؟
یعنی در حالت خاموش میتونی ۱۵ ولت در خروجی را تنظیم و انتخاب کنی ؟

ولتاژ منفی را تست کن ببین دو سر زینر DZ1 چند ولته ؟
همیشه برای اندازه گیری ولتاژ هر نقطه ای ، پروب مشکی ولتمتر را به پایه منفی خازن بزرگ بزن .
و پروب قرمز را به محل پایه ۴ آی سی بزن ببین چند ولته ؟

تاکید میکنم فعلا بدون آی سی تست کن تا زمانیکه نگفتم آی سی را نصب نکن.
در پاسخگویی دقت کن تا ایراد مشخص بشه.

سپاس
مشاهده فایل‌پیوست 183003

آخرین ویرایش:

Alliyar

کاربر
2022-02-12
23
50
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

آی سی سوخته ، آی سی را آزاد کن و بدون آی سی تست کن.
اگه بازم کلید خاموش روشن بی تاثیره دراینصورت در حالت خاموش آیا ولتاژ خروجی قابل تغییره ؟
یعنی در حالت خاموش میتونی ۱۵ ولت در خروجی را تنظیم و انتخاب کنی ؟

ولتاژ منفی را تست کن ببین دو سر زینر DZ1 چند ولته ؟
همیشه برای اندازه گیری ولتاژ هر نقطه ای ، پروب مشکی ولتمتر را به پایه منفی خازن بزرگ بزن .
و پروب قرمز را به محل پایه ۴ آی سی بزن ببین چند ولته ؟

تاکید میکنم فعلا بدون آی سی تست کن تا زمانیکه نگفتم آی سی را نصب نکن.
در پاسخگویی دقت کن تا ایراد مشخص بشه.

سپاس
مشاهده فایل‌پیوست 183003

استاد ای سی ۷۴۱ را آزاد کردم
ال ای دی خاموش شد
کلید در حالت هم قطع و هم وصل ولتاژ خروجی داره
و در حالت خاموش هم قابل تغییر هست از ۹.۴ ولت تا ۲۲ ولت ( در هر دو حالت از ۹.۴ پایینتر نمیاد)
دو سر دیود زنر یک ۷.۶ ولت هست
پایه ۴ ای سی ۷۴۱ ، ۷.۶ ولت داره
چشم از محبت و بزرگواری استاد غزال سپاسگزارم

آخرین ویرایش:

N.badfar

کاربر
2021-12-25
113
54
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام دوستان یک سوال دارم
یک پاور سوییچینگ ۱۲ ولت ۳۰ آمپر دارم که وقتی بدون بار هست ۱۲ ولت رو میده و پتانسیومتر رو میبری بالا تا ۱۵ ولت هم میره و اینکه پتانسیومتر صد درصد درسته
ممکنه بخاطر یکی از خازن های خروجی باشه؟


N.badfar

کاربر
2021-12-25
113
54
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

یه چیزی بگم یادم رفت تو اون مطلب بگم خواستم بگم بدون بار ۱۲ ولت اوکیه ولی وقتی بار میندازی روش
فن ماینر رو وقتی باهاش روشن میکنه که ۳ امپره اولش سرعت فن زیاد میشه بعد از دو الی ۳ ثانیه میاد ۵.۶۹ ولت


غزال

ناظم انجمن
2012-03-18
10,099
79,772
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

یه چیزی بگم یادم رفت تو اون مطلب بگم خواستم بگم بدون بار ۱۲ ولت اوکیه ولی وقتی بار میندازی روش
فن ماینر رو وقتی باهاش روشن میکنه که ۳ امپره اولش سرعت فن زیاد میشه بعد از دو الی ۳ ثانیه میاد ۵.۶۹ ولت

درود

مشکل شما مرتبط با این تاپیک نیست.
لطفا در تاپیک دیگری مطرح کنید .

سپاس

  • Like
واکنش‌ها[ی پسندها]: Poomm

غزال

ناظم انجمن
2012-03-18
10,099
79,772
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

استاد ای سی ۷۴۱ را آزاد کردم
ال ای دی خاموش شد
کلید در حالت هم قطع و هم وصل ولتاژ خروجی داره
و در حالت خاموش هم قابل تغییر هست از ۹.۴ ولت تا ۲۲ ولت ( در هر دو حالت از ۹.۴ پایینتر نمیاد)
دو سر دیود زنر یک ۷.۶ ولت هست
پایه ۴ ای سی ۷۴۱ ، ۷.۶ ولت داره
چشم از محبت و بزرگواری استاد غزال سپاسگزارم


درود

یک پایه R3 و یک پایه R4 و امیتر ترانزیستور بزرگ (قدرت) که به خروجی متصله را آزاد کنید و دوباره تست کنید .
ببینید بازم زمانیکه کلید خاموشه آیا ولتاژ خروجی داری و قابل انتخاب است ؟

سپاس

مشاهده فایل‌پیوست 183003


Alliyar

کاربر
2022-02-12
23
50
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

یک پایه R3 و یک پایه R4 و امیتر ترانزیستور بزرگ (قدرت) که به خروجی متصله را آزاد کنید و دوباره تست کنید .
ببینید بازم زمانیکه کلید خاموشه آیا ولتاژ خروجی داری و قابل انتخاب است ؟

سپاس

مشاهده فایل‌پیوست 183003
عرض خسته نباشید
استاد یکی از پایه های مقاومت های R3,4 و پایه امیتر tip35 خارج کردم
در این حالت چه کلید وصل چه قطع باشید
موقعی که ولوم در کمترین مقدار هست ۰.۶۵ شش دهم ولت و موقعی که ولوم ولتاژ در بیشترین مقدار هست چهار دهم ۰.۴ ولت می باشد
سپاس

  • Like
واکنش‌ها[ی پسندها]: غزال

N.badfar

کاربر
2021-12-25
113
54
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

اها شرمنده
