همكاري در ساخت دستگاه تعويض چيپ BGA بصورت دست ساز

مسعود نصوحی

مدیر بازنشسته
مدیر بازنشسته
2009-02-22
913
5,889
مبارکه اصفهان
درود
اگه از pwm استفاده بشه خیلی بهتره. در این روش یه کنترل نرم داریم و به برد شوک وارد نمیشه.ولی در حالت صفر و یک نمیشه دما رو در یک دما ثابت نگه داشت و یه نوسان حتی در حد 5 درجه خواهیم داشت.


montaser0jam

کاربر vip
کاربر
2013-05-28
32
179
35
كرمانشاه
سلام .
با توجه به نظرات و كارهاي كه دوستان انجام دادن اين طرح رو پيشنهاد ميدم .

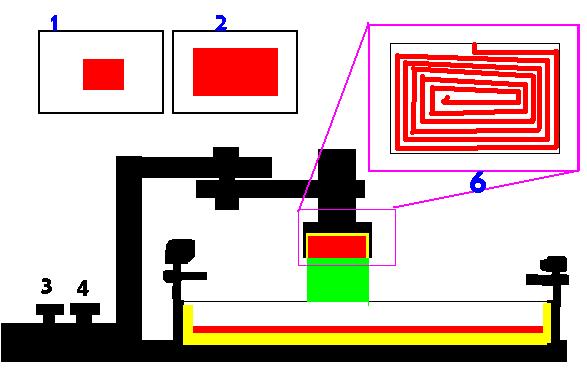

قسمت هاي مشكي بدنه دستگاه .

قسمت زرد ورق آلمينيومي براي انعكاس تابش .
قسمت هاي قرمز ،‌ المنت .
قسمت سبز محل تابش رو مشخص مي كنه .

قسمتي كه با شماره 3 و 4 مشخصه دوتا پتانسيومتر ( شبيه اغلب پتانسيومتر هاي روي چراغ هاي مطالعه) . اين دوتا پتانسيومتر هم وظيفه روشن كردن المنت ها رو بر عهده دارن هم وظيفه تنظيم ميزان گرماي اونا )
يكي براي المت زير و يكي براي المنت بالا .

تو مسير المنت زير چند تا مقاومت بايد گذاشت تا ميزان زيادي برق به المنت نرسه كه زياد داغ كنه.

قسمتي كه با شماره 6 مشخصه نماي زير المنت بالا هست .
تو بازار المنت هايي هستن شبيه فنر مي مونن و هر جوري و هر اندازه اي ميشه شكل داد و بريد .

قسمت 1 و 2 هم دوتا دريچه هستن براي اندازه هاي مخطلف چيپ .

براي ساخت نمونه اوليه هم بايد وقت زيادي گذاشت . و يك برد گذاشت رو دستگاه و با يه دماسنج مدام دماي برد رو چك كرد و مقدار سانتيگرادي اون رو روي پتانسيومتر تنظيم يادداشت كرد.

همين طور براي المنت بالا .
و البته تست هر دو المنت با هم .

خودم وقتش رو ندارم والا براي شدن شدنيه .




smazi

کاربر vip
کاربر
2012-11-25
89
418
سلام و خسته نباشد خدمت دوستان .

دوتا سوال دارم که از دوستان خواهش میکنم جواب بدهند .

1 - آیا میشه از المنت اتو که حالت فنری داره برای دستگاه استفاده کرد ؟ (با توجه به تحقیقی که کردم المنت اتو هم حدود 1000 وات هست و گرمای مناسب برای پری هیت را دارد.)

2 - آیا میشه ولتاژ کاری دستگاه را از 220 به 15 ولت کاهش داد ؟ (نمیدونم تغذیه با وات بالا میشه درست کرد یا نه ولی تو دستگاه های bga دیگه فکر کنم با ولتاژ 15 یا چیزی در این حدود کار میکنن.)

با تشکر فراوان


مسعود نصوحی

مدیر بازنشسته
مدیر بازنشسته
2009-02-22
913
5,889
مبارکه اصفهان
سلام و خسته نباشد خدمت دوستان .

دوتا سوال دارم که از دوستان خواهش میکنم جواب بدهند .

1 - آیا میشه از المنت اتو که حالت فنری داره برای دستگاه استفاده کرد ؟ (با توجه به تحقیقی که کردم المنت اتو هم حدود 1000 وات هست و گرمای مناسب برای پری هیت را دارد.)

2 - آیا میشه ولتاژ کاری دستگاه را از 220 به 15 ولت کاهش داد ؟ (نمیدونم تغذیه با وات بالا میشه درست کرد یا نه ولی تو دستگاه های bga دیگه فکر کنم با ولتاژ 15 یا چیزی در این حدود کار میکنن.)

با تشکر فراوان

درود
میشه المنت رو برای 15ولت طراحی کرد.مشکل ما لامپ مادون قرمز هست. باید یه مدل لامپ پیدا کنیم که بتونیم نور اون رو متمرکز کنیم.


pese

کاربر
2013-05-26
257
1,548
اصفهان
www.servicekaran.ir
سلام
المنت صفحه ای هست می شه از اون استفاده کرد بنده این المنت ها را در دستگاه های تولید نوار آبیاری قطره ای دیدم قیمتش هم حدود 200 تومن هست.
برای کنترل دما هم می شه از ترموستات و انواع فشنگی برای کنترل دما استفاده کرد.
متاسفانه باز هم با این چیز ها قیمت دستگاه دست ساز زیاد می شود چون تمامی این قطعات هر کدام کمش 100 تومن قیمت دارند و تازه نمونه ازمایشی درست می شه.
یک جورایی خود من هم تقریبا نامید شدم برای خریدن این چیز ها و یک به نوعی ریسک هست.


مسعود نصوحی

مدیر بازنشسته
مدیر بازنشسته
2009-02-22
913
5,889
مبارکه اصفهان
نميشه اشعه لامپ رو ميشه با ورق آلمينيومي متمركز كرد . ؟
مشاهده فایل‌پیوست 74686

درود
با این روش نمیشه, چون اندازه لامپ بزرگه و یه شعاع حدود 10سانت رو گرم میکنه. ما میخوایم کاری کنیم که نور لامپ رو بشه متناسب با ابعاد چیپ تنظیم کرد.حتما باید از عدسی استفاده کرد. من دارم به یه نتایجی میرسم.وقتی شد خبر میدم
