کسی ازدوستان نیست دراین زمینه کمک کنه

سلام دوست گرامی
برای اینکه این فلزیاب به مدار نسبتا خوبی تبدیل شه باید خیلی روش کار کنی حالت ارائه شده اش ( استاندارد ) در حد یک اسباب بازیه من نسخه اصلی را براتون در زیر گذاشتم با یکسری فایل فارسی که خودم حدود 10 سال پیش ترجمه کردم البته ان زمان انگلیسی زیاد بلد نبودم و ترجمه اش تا حدودی گنگ و نیمه کاره هست ولی کمکت می کنه
با سپاس



[amir 2005]

باسلام وتشکرازاستادعزیز

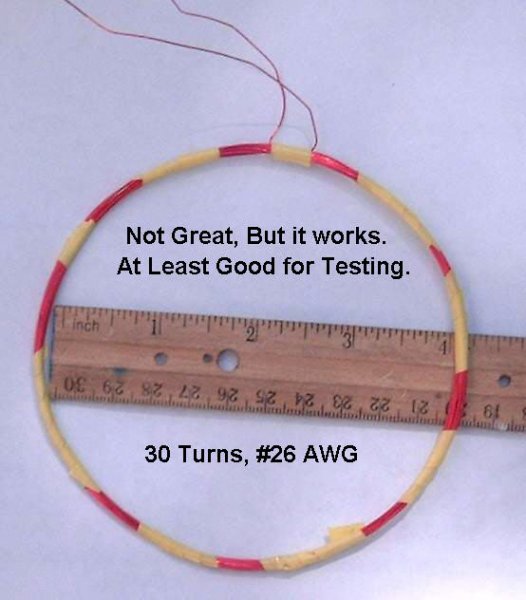

دوست گرامی درفایلی که همراه بردبودگفته شده که نبایدسیم پیچ روی همدیگرپیچیده بشه چون ظرفت خازنی ان بالاخواهدرفت ولی شمادرعکسی که گذاشته بودیدروی هم پیچیده شده وضمنا"تغییراتی روی آن هم میشودانجام داد.اگرلطفاکنیدوراهنمایی لازم راآموزش بدهیدکمال تشکررادارد منتظرجواب هستم.متشکرم



[SYBOT]

سلام
http://www.irantk.ir/irantk4442 به این لینک مراجعه کن



[parse gade]

پس شما میگید ازهر سمپل تایم یه نمونه ولتاژ بگیرم .حالا چند تا سوال دیگه.تو ماین دارایور 4تا سمپل تایم مربوط به پایه منفی انتگرال تفاضلیه و 4 تا دیگه پایه مثبت.این یعنی باید از 8 سمپل نمونه ولتاژ بگیریم؟در ضمن اینکه میگید اختلاف ولتاژ.منظورتون اختلاف ولتاز بین کدوما؟بین هر سمپل تایم نسبت به موج مادر؟یا اینکه مجموع سپل تایمها نسبت به موج مادره؟



[mee]

سلام نظرتون درباره پست 61 چیه؟

سلام
دقیقا متوجه منظورت نشدم . ولی بطور کلی فرمول تنظیم سمپل تایم به این شکله :
در ابتدا باید پیدا کنید زمان شروع این تایم که این زمان رابطه داره با شکل موج اصلی . به عبارتی در شکل موج اصلی در خروجی پیش تقویت کننده پیدا کنید مکانی را که بیشترین تغییرات را نسبت به فلز دارد که ان زمانش باید برابر زمان استارت یا شروع سمپل تایم است .
مرحله دوم پیدا کردن زمان سمپل گیری هست ( مقدار نمونه گیری یا همان پهنای پالس سیگنال ) که رابطه مستقیم با انتگرال گیر و تا حدودی سیگنال اصلی در خروجی پیش تقویت کننده .
اول بیشترین مقدار زمان واکنش سیگنال به فلز رو باید پیداکنید فرض کنید از زمان شروع به مدت 50 میکرو ثانیه بیشترین حساسیت را به فلز نشان می دهد حال باید پیدا کنید چقدر از این تایم انتگرال گیر بیشترین راندمان و خروجی با ثبات دارد .
با سپاس



[parse gade]

كسی نیست جواب مارو بده



[mee]

باسلام وتشکرازاستادعزیز
دوست گرامی درفایلی که همراه بردبودگفته شده که نبایدسیم پیچ روی همدیگرپیچیده بشه چون ظرفت خازنی ان بالاخواهدرفت ولی شمادرعکسی که گذاشته بودیدروی هم پیچیده شده وضمنا"تغییراتی روی آن هم میشودانجام داد.اگرلطفاکنیدوراهنمایی لازم راآموزش بدهیدکمال تشکررادارد منتظرجواب هستم.متشکرم

سلام
بله حق با شماست . در ان فایل به این امر اشاره کرده ولی تأکید به استفاده از کویل تخت را نکرده و یه جورایی پیشنهاد داده . درضمن در فلزایب پی ای بهترین کویل ، همیین کویل تخت می باشد که دارای ظرفیت خازنی کم است ولی دلیل بر این نیست که کویل های دیگر قابل استفاده نیستند و فقط مدار نسبت به کویل تغییر کوچک ( ان هم در مقومت موازی با ان ) در ان انجام می شود .
این مدار یجورایی یه کیت قابل تغییر و کالیبره هست و می توان تغییرات زیادی در مدار اعمال کرد اگر این پروژه را در اینترنت جستجو کنید به شکل ها وتغییرات متفاوت زیادی می توانید پیدا کنید . شرکت کاوش کیت هم یه مدت این مدار را به صورت کیت ارائه می کرد .
لطفا لینک زیر را بازدید کنید .
http://chemelec.com/Projects/Metal-1/Metal.htm
با سپاس
با سپاس



[mahdi8866]

پس شما میگید ازهر سمپل تایم یه نمونه ولتاژ بگیرم .حالا چند تا سوال دیگه.تو ماین دارایور 4تا سمپل تایم مربوط به پایه منفی انتگرال تفاضلیه و 4 تا دیگه پایه مثبت.این یعنی باید از 8 سمپل نمونه ولتاژ بگیریم؟در ضمن اینکه میگید اختلاف ولتاژ.منظورتون اختلاف ولتاز بین کدوما؟بین هر سمپل تایم نسبت به موج مادر؟یا اینکه مجموع سپل تایمها نسبت به موج مادره؟

سلام parse
بله, در مایندایور 4 تاسمپل مثبت انتگرال گیر رو باید ولتاژ بگیری ,4تا سمپل پایه منفی انتگرال گیر برای گرانده ونیازی نداری ,بله بین هر سمپل تایم نسبت به موج مادر (سمپل تایم مادر ) و نکته مهم اینجاست که سطح dc در خروجی انتگرالگیر باید در هر 4تا سمپل حداقل باید صفر یا کمی بالاتر بدین معنی سطح dc در نمونه مادر اگه مثلا 50 میلی ولته مطمئنا در 3 تا سمپل دیگه سطح ولتاژ dc پایینتر و در ولتاژ منفی هستند پس با این حساب باید سطح ولتاژ dc در سمپل 4 باید کمتر از صفر نباشه در این حالت سطح ولتاژ dc در 3تا نمونه قبل بالا تر از سمپل4 که گفتیم صفر هست مثلا سمپل 4 هست صفر , سمپل 3 هست 0.5 ولت ,در سمپل 2 هست 0.9 ولت و سمپا 1 یا مادر هست 1.4 ولت حالا باید این ولتاژ ها که نسبت به سمپل تایم ها گرفته شده با اسکیل بارگراف تنظیم شه وبا سیستم zero در برنامه سطح dc ولتاژ 4 تا سمپل رو با هم برابر کنی یعنی 4تاشون بشن صفر که با نزدیک شدن فلز همزمان 4 تا ولتاژی که از 4 تاسمپل تایمها گرفته شده باهم حرکت رو به بالا داشته باشن وگرنه تفکیک ضعیف ویا اصلا تفکیکی نداری



[parse gade]

اقا ما هر طور که نوشتیم نشد.تو پروتوس اجرا میکنم برنامه خطا میده.بازم روش کار میکنیم تا ببینیم چی میشه



[mahdi8866]

سلام جناب mee اقا محمد
یه سئوال داشتم که چند دفعه خواستم بگم یادم رفت
تو بعضی از فلزیابها دیدم , البته با اسکوپ دقیقا پشت پالسی که به ماسفت میره یه پالس نمونه میگیرن این برای چیه یعنی یجورایی میشه انتهای پالس که اصلا هیچ فلزی تو این قسمت واکنشی رو انجام نمیده , پس چرا نمونه میگیرن ؟ البته تو یه جایی دیدم ب عنوان نمونه نویز نام برده بود ایا درسته؟ یا نمونه چیزه دیگه ای هست؟ به شکل زیر نگاه کنید متوجه میشید
.
