تو عکس chance اون پالس های ابی رنگ که جلوش نوشتم pulse mosfet این همون نوعی هست که شما میگید چند پالس برای ماسفت میفرستند تا اختلاف ولتاژ برای دقت بالا در تفکیک هست اما یه نمونه از پشت پالسی که به ماسفت میره نمونه گرفته شده
در pd3200 هم با lf398 که نمونه اول رو میگیره پشت پالس ماسفت هم باز یه نمونه میگیره , برای صحت مطالب هم میتونید خودتون اگه pd3200 رو ساختید با اسکوپ ببینید حالا نظرتون چیه؟
سلام
دوست گرامی این دو دستگاه شاید تاحدودی شبیه هم باشند ولی کاراشان باهمدیگر متفاوت است نباید این دو دستگاه را با هم مقایسه کرد . این دو دستگاه چیزی به نام سمپل تایم ندارند . سمپل تایم برای دستگاههایی است که دارای انتگرال گیر انالوگ هستند . بطور کامل در اینجور دستگاهها عملیات نمونه گیری و انتگرال گیری بصورت نرم افزاری انجام می شود .
در pd3200 : ای سی lf398 فقط قسمتی از سیگنال را به میکرو می دهد . اینجا اکثرا اشتباه می کنند و فکر می کنند که این همان زمان نمونه گیری است . ولی این درست نیست . زمانی که سیگنال در سطح صفر است هیچ سیگنالی به میکرو ارسال نمی شود و با سطح offset قبلی در خروجی ارسال می شود به اصطلاح hold می شود . و وقتی این سیگنال یک می شود سیگنا اجازه عبور پیدا می کند . تا اینجا را به ذهن بسپارید تا نکته ای را ارائه کنم . از انجایی که این ای سی از دو op-amp و یک مقاومت فیدبک تشکیل شده و در مدار از خازن 4700 برای cf ( رAcquisition time= Tac ) خود هم یک مدار تقویت کنده و انتگرالگیر با ضریب بسیار پایین و یک سویچ را تشکیل می دهد .
ادامه : در اینجا گفتم سیگنالی که شما گفتید سیگنال سمپل فقط اجازه عبور سیگنال را به op_amp می دهد البته منکر این نیستم که تایم عبور سیگنال مهم هست و بسیار شبیه سمپل تایم است ولی در ان طرف ریت زمان عبور سیگنال را خازن تایین می کند و ریت مقدار سیگنال با دامنه ثابت توسط مقاومت فیدبک (که داخلی و ثابت است ) و V offset تایین می شود . بطور کلی این ای سی با پالس هایی که چندان در محدوده دقیق نمونه گیری نیستند یک سیگنال اصلاح شده با زمان مشخص را برای انتگرالگیری و تایین سطح ولتاژ (برای تفکیک) به میکرو ارسال می کند . زمان انتگرال گیری و ... در میکرو بصورت نرم افزاری می باشد .
در ضمن در شماتیک دستگاه خروجی lf398 را SAMPLE1 نام برده که این می توان گفت یک جور اشتباه نام گذاری هست چون هیچ طراحی به خروجی یک ای سی پالس اعمال نمی کنه . این اشتباه نام گذاری خیلی ها را به اشتباه می اندازه .

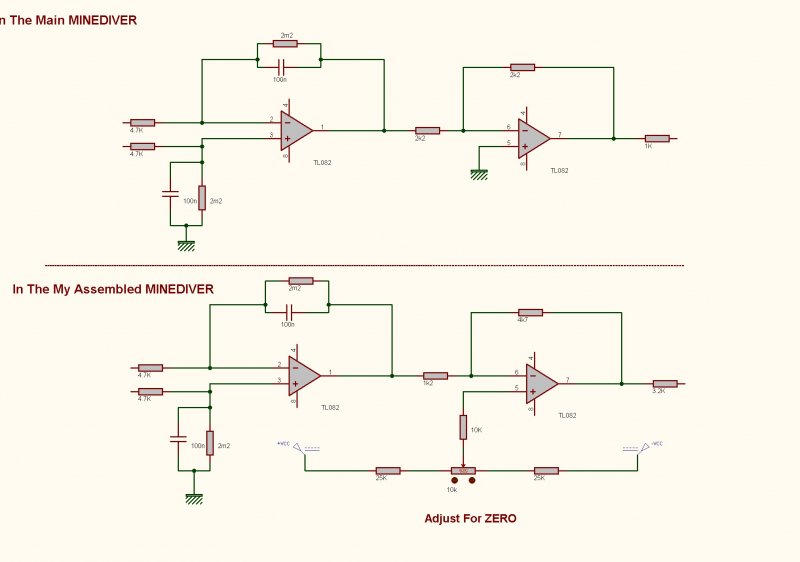

حالا برای ان قسمت از سیگنال که از نظر زمانی قبل از سیگنال راه انداز ماسفت هست : راستش باید بگم که دقیقا نمی تونم اظهار نظر کنم چون برای تجزیه و تحلیل ان نیاز به سورس اصلی برنامه هست تا بشه فهمید در ان زمان چه زیر برنامه ای با هدف انجام چه کاری اجرا می شود . خودم حدث میزنم در این زمان میکرو خروجی انتگرال گیر را صفر می کنه یا در این زمان دستگاه zero می شه چون در این دستگاه بالانس اتوماتیک داریم فکر میکنم این پالس ناشی از همین امر است . بزار یک جور دیگه هم بگم اگه خوب نگاه کنی می بینیکه زمانی که پالس اول به وجود می اید قبل از پالس راه انداز کویل است پس در ان زمان موج میرایی نداریم پس توقع داریم در ان زمان خروجی انتگرالگیر کمترین حدد خود را داشته باشد ( هیچ وقت صفر نمی شود بدلیل اثرات زمینی ) پس بهترین زمان صفر کردن یا همان zero adjast کردن دستگاست به عبارتی دستگاه در ان زمان خروجی انتگرال گیر را صفر می کند به عبارتی دستگاه با این روش دارای خنثی کننده اثرات زمینی بصورت اتوماتیک می شود .
خودم فکر میکنم که نظر من تا حدود 90% درسته چون این دستگاه دارای چنین قابلیتی هست و همچنین مدار انالوگی برای اینکار در شماتیک نیست احتمال قوی این پالس برای auto zero adjast بصورت نرم افزاری است .
در chance : قضیه متفاوت است ، 3201 فقط یک کنورتر انالوگ به دیجیتال هست که پالس های دیجیتال به وجود امده از سیگنال انالوگ را با رابط spi به میکرو ارسال می کند کلیه کارها را میکرو می کند در رابط spi پالس ها در این نوع باس رفت و برگشتی هست .

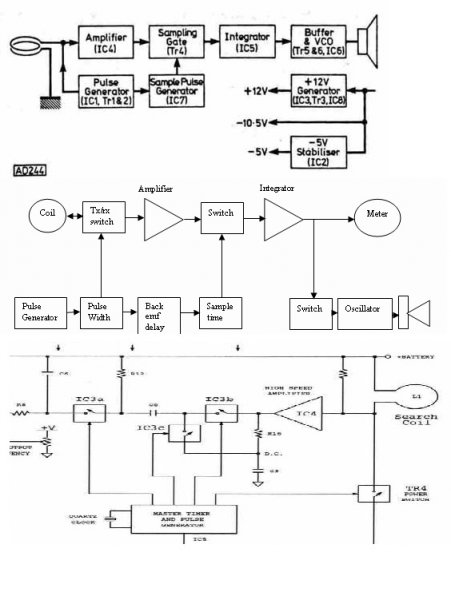

به هرحال دوست گرامی این جمله که از پالس اصلی در pi نمونه میگیرند مطمئنا اشتباست مگر در شرایط خیلی خاص در دستگاههایی با طراحی متفاوت که فقط تا حدودی اصول pi را رعایت میکند ولی در اصل pi قابل ذکر است که در pi هریک از پالس های اضافی تولید شده مثل سمپل تایم ها ، پالس خنثی ساز اثرات زمینی ، zero بر اساس فلز ، پالس های پیش تنظیم کننده ، سمپل تایم های متغییر ، ، سمپل های چندگانه , پالس های pll ، پالس های vco.p و ... ( که هر کدام بحث های زیادی دارند و در دستگاههای پیشرفته استفاده می شوند )که این پالسها برای انجام کارهایی که توسط نرم افزار قرار است انجام شود تولید می شوند از پالس مادر دستگاه ( همان پالس راه انداز کویل ) تولید می شوند .
با سپاس و تشکر فراوانMohammad
