نقشه و مدارات امپليفايرهاي صوتي {پرقدرت }

[patkestan]

12vباکیفیت

با سلام و خسته نباشید.مدار یه آمپلی فایر 12 ولت استریو با آی سی وتوان بالا واسه ماشین میخوام.اگه ممکنه راهنماییم کنین:smilie_help:



[majid_tech]

کسی نی جوابمونو بده؟

بفرمایید 4*32W
http://www.datasheetcatalog.org/datasheet/panasonic/AN7555NZ.pdf
این هم 60w
http://www.datasheetcatalog.org/datasheet2/8/0u7kxskyytzehc54scz1ax22zoky.pdf



[patkestan]

خیلی ممنونم ولی اگه ممکنه یه قویتر معرفی کنید مثلا در حد 250*2 watt
اگه با ای سی باشه که چه بهتر:dast:



[majid_tech]

خیلی ممنونم ولی اگه ممکنه یه قویتر معرفی کنید مثلا در حد 250*2 watt
اگه با ای سی باشه که چه بهتر:dast:

با سلام فکر نکنم آی سی با این مشخصات گیر بیاد . من تعمیر کار صوتی تصویری هستم و تا امروز همه آمپلی فایر هایی که برای Subwoofer اتوموبیلها میزارن ندیدم آی سی داشته باشن و معمولا از چندین 2n3055 استفاده میکنن



[joojoo0065]

با سلام-جناب مدير بنده آمپلي فاير معروف av800 رو ساختم-مدار در هنگام روشن شدن كار ميكنه اما يكي از مقاومتها به سرعت داغ مشه و ميسوزه-توانشم هر چي ميبرم بالا فايده نداره- ميتونيد كمكم كنيد؟
در ضمن بنده تغذيه مدار رو به جاي +/-90 ولت مقدار+/- 50ولت ميدم.
اينم لينك دانلود نقشه آمپ-: http://www.google.com/url?sa=t&ct=res&cd=1&url=http%3A%2F%2Faudiopower.3x.ro%2FPictures%2FAV800.PDF&ei=NbdoSr2VLqKGnQOk57iyCQ&rct=j&q=av+800+amplifier&usg=AFQjCNHVqqIvpms9uKAtO3eZgMWO7VfIWw
مقاومت r57 ميسوزه



[shrafeie]

با سلام-جناب مدير بنده آمپلي فاير معروف av800 رو ساختم-مدار در هنگام روشن شدن كار ميكنه اما يكي از مقاومتها به سرعت داغ مشه و ميسوزه-توانشم هر چي ميبرم بالا فايده نداره- ميتونيد كمكم كنيد؟
در ضمن بنده تغذيه مدار رو به جاي +/-90 ولت مقدار 50ولت ميدم.
اينم لينك دانلود نقشه آمپ-: http://www.google.com/url?sa=t&ct=r...lifier&usg=afqjcnhvqqivpms9ukato3ezgmwo7vfiww
مقاومت r57 ميسوزه

سلام دوست عزيز. من فکر ميکنم خازن c26 را برعکس نصب کرده باشيد ويا خراب باشه.



[راستگار]

با سلام-جناب مدير بنده آمپلي فاير معروف av800 رو ساختم-مدار در هنگام روشن شدن كار ميكنه اما يكي از مقاومتها به سرعت داغ مشه و ميسوزه-توانشم هر چي ميبرم بالا فايده نداره- ميتونيد كمكم كنيد؟
در ضمن بنده تغذيه مدار رو به جاي +/-90 ولت مقدار 50ولت ميدم.
اينم لينك دانلود نقشه آمپ-: http://www.google.com/url?sa=t&ct=r...lifier&usg=afqjcnhvqqivpms9ukato3ezgmwo7vfiww
مقاومت r57 ميسوزه

سلام : دوست من شما ولتاژ تغذيه رادقيقتر بفرمائيد آيا منظورتون +/- 50 ولت بود ؟



[joojoo0065]

سلام : دوست من شما ولتاژ تغذيه رادقيقتر بفرمائيد آيا منظورتون +/- 50 ولت بود ؟

با سلام-بله ولتاژ تغذیه را +/- 50 میدم.



[gadraj]

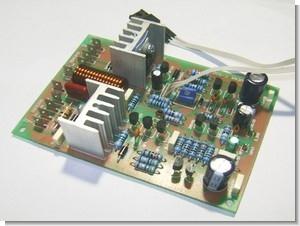

400-watt amplifier

با سلام :
اين هم يك امپلي فاير مشهور 400 وات واقعي ترانزيستوري با كليه شرح و تفصيل به همراه pcb و نمونه ساخته شده ان .
با تشكر .
موفق باشيد .



[afshin40]

سلام دوستان
كسي امپلي فاير مونو با اي سي ta7222نداره خودم يكي يه جا ديدم (ساخته شده)اما سازندش روي بعضي قطعات رو پاك كرده . 12ولته و منفي ورودي و خروجي و امپلي فاير بهم وصله يه جور pcbخاص هم داره. با كلي اينور اونور يكي از روش ساختم كه مي دونم قطعاتش درسته اما صداش اصلا به اندازه نمونه اصلي نيست يه مقدار هم نويزداره لطفااگه كسي داره معرفي كنه يا راهنماييم كنه. باتشكر
