نقشه و مدارات امپليفايرهاي صوتي {پرقدرت }

[gadraj]

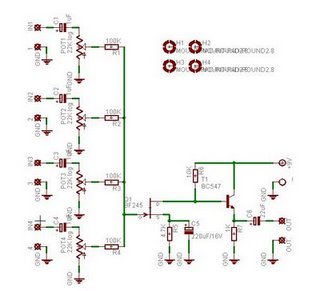

میکسر با 4 ورودی

با سلام :

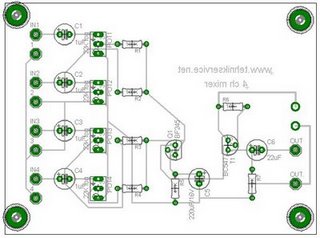

یک مدار واسط میکسر با چهار ورودی برای ادغام ورودی های متعدد به یک امپلی فایر .
دانلود کنید :
با تشکر .
موفق باشید .



[gadraj]

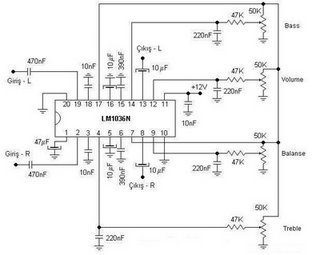

تن کنترلی

با سلام :
این یک مدار واسط برای امپلی فایر شما :

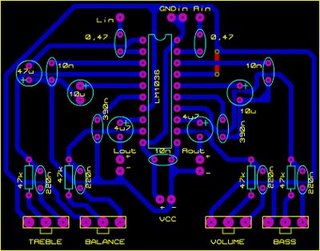

تن کنترل با سه عدد ولوم تریبل و باس و حجم صدا فقط با یک ای سی:
دانلود فرمایید :
با تشکر .
موفق باشید .



[gadraj]

مشابهات موس فيت هايي كه در امپليفايرها كاربرد دارد

با سلام :
دوستان در طول تاپيك با يك سري مداراتي كه از ترانزيستورهاي موس فيت استفاده شده مواجه هستين كه لينك مشابهات انها را هم در اينجا ميگذارم دانلود و به موقعش استفاده كنيد :
[hide]http://www.irantk.ir/irantk723-post2409/#post2409[/hide]

با تشكر.
موفق باشيد .



[gadraj]

300 وات امپلي فاير

با سلام اين هم از يك امپلي فاير 300 وات
شرح و توضيح جزييات در تاپيك تشريح به تفصيل خواهد امد .
دانلود كنيد .
با تشكر .
موفق باشيد .



[gadraj]

Amplifier 70W

با سلام :

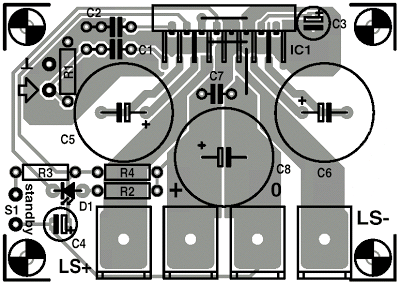

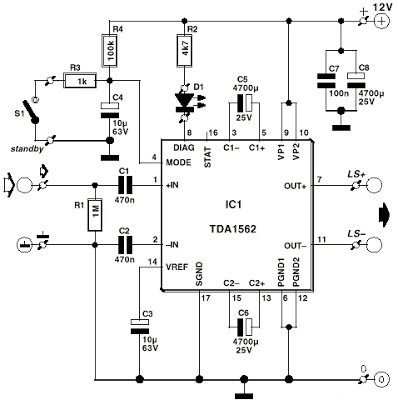

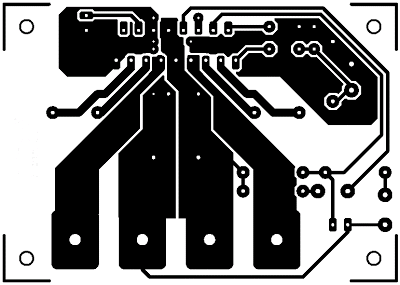

اين هم از يك امپلي فاير 70 وات فقط با يك ايسي TDA1562 به همراه مدار چاپي و...






دانلود فرماييد .
با تشكر.
موفق باشيد .
هنوز ادامه دارد :



[ali m.g]

آمپلی فایر های صوتی

باسلام

3 نوع از آمپلی فایر های صوتی

230 تا 400 وات
​



[ali m.g]

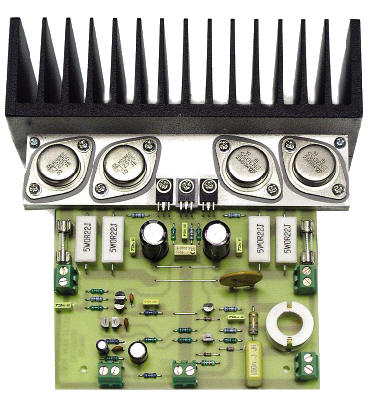

آمپلی فایر صوتی 1000 وات

باسلام




آمپلی فایر صوتی

1000 وات



بهمراه : آمپلی فایر

600 واتی با تغذیه انحصاری



​



[gadraj]

امپلي فاير 200 وات

با سلام :
اين هم يك نقشه امپلي فاير 200 وات با قطعات معمولي رايج در بازار
صد در صد عملي كه به همراه نوعي از مدارات جانبي شركت بان ايران توليد و براي فروش در بازار روانه كرده است .
ساده و مختصر و مفيد ....براي حفظ كيفيت نقشه زيپ اپلود ميكنم .
دانلود فرماييد :
با تشكر .
موفق باشيد .
ادامه دارد .



[mehdi kardouni]

آمپلی فایر 2500 وات rms و تغذیه استثنایی

سلام. دوستان این یک مدار کاملا عملی واستثناييست. 2500 وات خروجی واقعی! بنده این مدار را ساخته ام و به جرات عرض میکنم تا الان امپلیفایری ندیدم که به پای این برسد.

توجه: در نقشه به چند مثلث سیاه رنگ برخورد میکنید.نشانه گراین است که این نقاط از برق شهر ایزوله نیستند.یا به عبارتی بهتر بعد از آیسی tl071 و ترانس یک به یک ،مدار با برق شهر در ارتباط هست.
لذا از دوستانی که در امور الکترونیک تجربه کافی ندارند از ساخت این مدار منصرف شوند که نتیجه ای به جر هدر دادن پول و خدایی نا کرده خطرات جانی نخوهد داشت.(حتی در صورت یک اشتباه کوچک در مونتاژ قطعات).

هر گونه سوالی داشتید میتوانید در تایپیک مربوطه پیگیری کنید.

با تشکر



[ali m.g]

باسلام

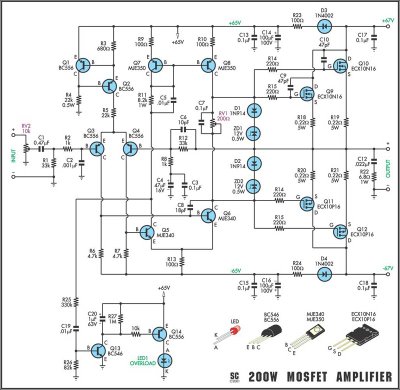

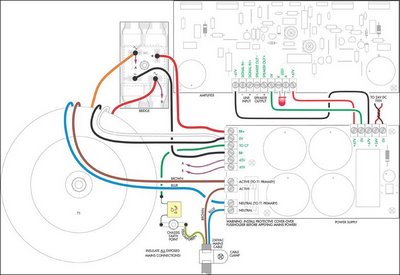

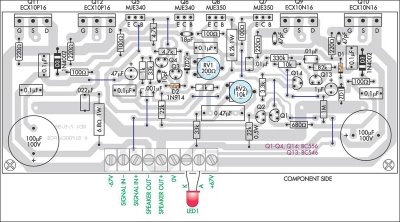

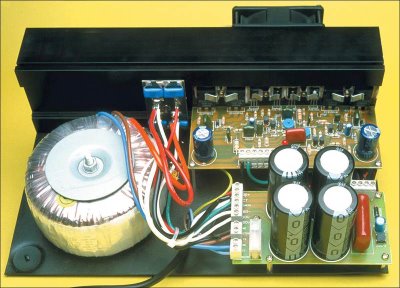

آمپلی فایر 200 وات

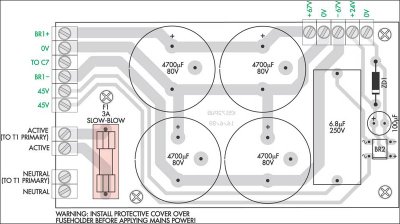

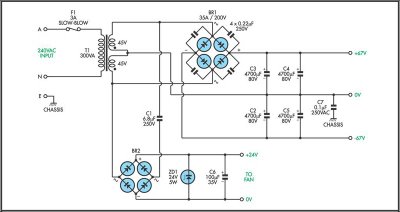

200W MOSFET Amplifier

تست وتایید شده












​
