مداراتی برای led های لیزری سفید با 12تا 220 ولت

[rasouliane]

سلام اقای رجبی ببخشید بازم زحمت شد براتون تو همین لینک پست led که با 12 ولت کار میکنه یکی سیم پیچها 50 دور و10 میلی هانری ودیگری 20 دور ولی هانری مشخص نشده لطفادر مورد ان راهنمای کنید ومن اگه اون بسازم تا چند تا می تونم led یک وات به اون وصل کنم با تشکر رسولیان



[gadraj]

سلام اقای رجبی ببخشید بازم زحمت شد براتون تو همین لینک پست led که با 12 ولت کار میکنه یکی سیم پیچها 50 دور و10 میلی هانری ودیگری 20 دور ولی هانری مشخص نشده لطفادر مورد ان راهنمای کنید ومن اگه اون بسازم تا چند تا می تونم led یک وات به اون وصل کنم با تشکر رسولیان

با سلام : اقای رسولیان در حال حاضر فرصت و امکان مناسبی ندارم تا دقیقا براتون محاسبه کنم و حتی ارشیو مطلب نیز از سیستمم حذف شده ولی با یک حساب سر دستی : با توجه به تعداد دور 20 و قطر سیم 0.195 {البته تهیه سیم به این نازکی احتمالا براتون مقدور نباشه وهمچنین پیچیدن ان } ولی شما میتونید همون 20 دور سیم از شماره 0.15 را در قسمت زیرین هسته بپیچید و سپس 50 دور را بالای ان و تقریبا حدود 750 میکرو هانری در میاد .
حاضری این ترانس { توجه کنید که هر دو سیم پیچ باید در یک هسته قرارگیرد و جهت سر بندی هم باید رعایت شود } در چراغ اضطراری مهتابی 12 ولتی که برای ماشین ها استفاده میشه و مثل ترانس کوچک لامپهای کم مصرف هست در بازار موجود هست .
این توضیح برای مدار پست شماره یک میباشد که اشاره نکردید و فکر کنم منظور شما همین باشه .
موفق باشید .



[rezalak16]

سپاس گذارم .دستت درد نکنه



[chavooshi]

پاسخ : 10 led با 220 ولت

سلام :
اين هم براي 10 ال اي دي ليزري توسط برق شهر 220 ولتي .
موفق باشيد .

با سلام استاد
توی این مدار یه قطعه هست با شکل خازن ولی نوشتین 0.2MK 400B
متاسفانه متوجه نشدم چه قطعه ای با چه مشخصاتیه
لطفا راهنمایی کنید



[gadraj]

پاسخ : 10 led با 220 ولت

با سلام استاد
توی این مدار یه قطعه هست با شکل خازن ولی نوشتین 0.2MK 400B
متاسفانه متوجه نشدم چه قطعه ای با چه مشخصاتیه
لطفا راهنمایی کنید

با سلام :
0/2MK = یعنی یک خازن 2 دهم میکروفاراد و 400B = یعنی ولتاژ خازن باید 400 ولتی باشه .
[hide] در کل یک خازن 0/2 میکروفاراد 400 ولت AC [/hide]
موفق باشید .



[chavooshi]

پاسخ : 10 led با 220 ولت

در کل یک خازن 0/2 میکروفاراد 400 ولت AC
​

.

استاد خازن ac سایزش خیلی بزرگ نمیشه؟
منظورتون این خازن بود؟[URL="http://www.tedss.com/stock/images/2020/2020006521.jpg"] [/URL]



[gadraj]

پاسخ : 10 led با 220 ولت

استاد خازن ac سایزش خیلی بزرگ نمیشه؟
منظورتون این خازن بود؟

با سلام :

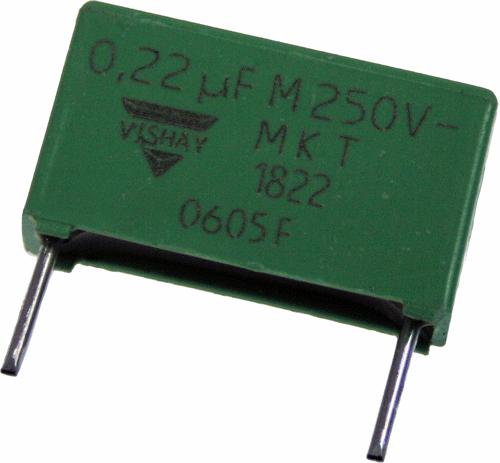

خازن هایی که در این مورد کاربرد دارند پولیستر و معمولا مکعب مستطیلی شکل و از نوع پولیستر میباشند :
[hide] [/hide]
سعی کنید از ولتاژ کار تا 400 ولتی انتخاب و بکار گرفته شود .
سایز یا حجم خازن وابسته به تامین جریانی که لازم هست { توان مدار }. نقش دارد .
موفق باشید



[sovietiran]

با درود.
میشه بفرمایید جریان مصرفی ال ای دی های شفاف پرنور چقدر است؟
کلا ایا جدولی برای ال ای دی های مختلف هست که بشه مصرف را توش پیدا کرد؟
سپاس-بدرود.



[gadraj]

با درود.
میشه بفرمایید جریان مصرفی ال ای دی های شفاف پرنور چقدر است؟
کلا ایا جدولی برای ال ای دی های مختلف هست که بشه مصرف را توش پیدا کرد؟
سپاس-بدرود.

با سلام :
بله دوست عزیز ال ای دی ها هم نسبت به شماره و نوع و رنگ شان دیتاشیت دارند که از 2.2 ولت 10 میلی امپر حتی کمتر شروع میشه و تا 3.3 ولت با 35 میلی امپر بلکه بالاتر هم موجود هستند .
مشکل اکثر دوستان این هست که وقتی تعداد کمتری احتیاج دارند مجبورند کمتر از یک بسته تهیه کنند و از طرفی اطلاعات لازم توسط سازنده ها معمولا بصورت یک برچسب {اتیکتی } روی همون بسته درج میشه که متاسفانه فروشندگان نمیتونند این اطلاعات را تکثیر و به صورت خرده فروشی تقدیم خریداران کنند توصیه میشود هر ال ای دی که خرید میکنید از فروشنده بخواهید اطلاعات فوق را حتما در اختیارتون بزارند تا در مصرف به مشکلی بر نخورید .
موفق باشید .



[6466]

با سلاماستاد رجبی چطور میشه این مداری که در این پست قرار دادید رو http://www.irantk.ir/irantk3732/#post62378برای 3 تا 5 ال ای دی هم استفاده کرد؟؟؟با تشکر
