سلام
تشکر از استاد رجبی و راهنمایی های بجا وارزشمندشون.

​

hidden content may not be quoted

با تشکر از همه استادانی که به این حقیر لطف کردند و بنده رو راهنمایی میکنن امیدوارم همیشه سالم وسربلند باشید.
در مورد آنتن که باید بگم قبلا از همین آنتن استفاده میکردم خوب بود در مورد کابل هم بنده کابل 50 اهم استفاده میکردم آخه تو دیتاشیت rf amp گفته از کابل 50 اهم استفاده بشه حال چون که کابل کرمان خودمون 75 اهم هست مشکلی پیش نمیاد؟ یه سوال دیگه اینکه باتوجه به قدرت فرستنده بنده آنتن مناسب چیست و چه نام دارد(فرکانس کاری 200-260مگا هرتز)؟از کجا میشه تهیه کرد؟ آخه این آنتن یه خورده گرونه
بازم کمال تشکر رو از شما عزیزان دارم



[jfrras]

با تشکر از همه استادانی که به این حقیر لطف کردند و بنده رو راهنمایی میکنن امیدوارم همیشه سالم وسربلند باشید.
در مورد آنتن که باید بگم قبلا از همین آنتن استفاده میکردم خوب بود در مورد کابل هم بنده کابل 50 اهم استفاده میکردم آخه تو دیتاشیت rf amp گفته از کابل 50 اهم استفاده بشه حال چون که کابل کرمان خودمون 75 اهم هست مشکلی پیش نمیاد؟ یه سوال دیگه اینکه باتوجه به قدرت فرستنده بنده آنتن مناسب چیست و چه نام دارد(فرکانس کاری 200-260مگا هرتز)؟از کجا میشه تهیه کرد؟ آخه این آنتن یه خورده گرونه
بازم کمال تشکر رو از شما عزیزان دارم

سلام
منظور خوب بودن یا بد بودن نیست . بقول استاد رجبی :وقتی میشه با سواری مسافرت کرد چرا با تریلی این کار رو کرد
یعنی برای وات پایین همون انتن معمولی (شما گراند پلن رو در نظر داشته باشید.)کافیه و نیازی به آنتن کت و کلفت نیست.
والا به دیتا شیت کاری ندارم طبق تجربه عرض کردم و شخصا تست کردم!!

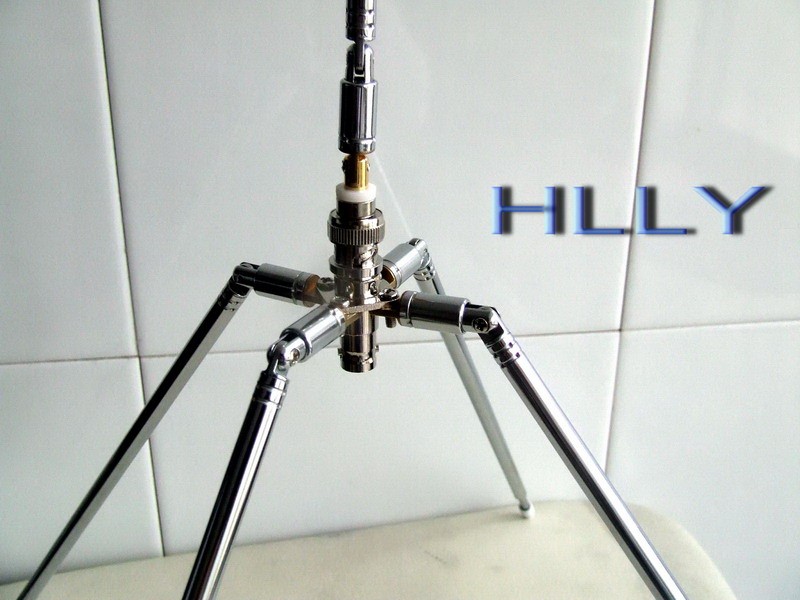

آنتن گراند پلن رو خودتون با آنتن های کشویی درست کنید بعد اندازه اش رو می تونید محاسبه کرده و کم و زیاد کنید.












9
​



[2elyas]

سلام
منظور خوب بودن یا بد بودن نیست . بقول استاد رجبی :وقتی میشه با سواری مسافرت کرد چرا با تریلی این کار رو کرد
یعنی برای وات پایین همون انتن معمولی (شما گراند پلن رو در نظر داشته باشید.)کافیه و نیازی به آنتن کت و کلفت نیست.
والا به دیتا شیت کاری ندارم طبق تجربه عرض کردم و شخصا تست کردم!!
آنتن گراند پلن رو خودتون با آنتن های کشویی درست کنید بعد اندازه اش رو می تونید محاسبه کرده و کم و زیاد کنید.












9
​

با تشکر از شما استاد عزیز
ببخشید بنده تو فرسستنده گیرنده ها یه کودک بیش نیستم اگه غیر استاندارد عمل میکنم دست خودم نیست ولی از بس به فرستنده ها علاقه دارم نمیتونم که به سادگی ازش بگذرم ودلیل گرفتن وقت گرانبهای شما عزیزان به همین دلیله تنها کاری که از طرف این حقیر برای شما عزیزان بر میاد فقط دعا برای سلامتی و موفقیت روزافزون برای شما عزیزان هست.
در آخر اینکه اگه ممکنه راجع به آنتن گراند پلن یه توضیح بدین که چه جوری ساخته میشه یه عکس یا فیلم ازش برام بذارید و آنتنی که بنده لازم دارم باید حالت انعطاف پذیری هم داشته باشه آخه روی گاریهای عذاداری نصب میشه و ممکنه هر لحظه به جایی گیر کنه .
با تشکر وسپاس



[reza_476]

باسلام

نوشته اصلی توسط 2elyas
با تشکر از همه استادانی که به این حقیر لطف کردند و بنده رو راهنمایی میکنن امیدوارم همیشه سالم وسربلند باشید.
در مورد آنتن که باید بگم قبلا از همین آنتن استفاده میکردم خوب بود در مورد کابل هم بنده کابل 50 اهم استفاده میکردم آخه تو دیتاشیت rf amp گفته از کابل 50 اهم استفاده بشه حال چون که کابل کرمان خودمون 75 اهم هست مشکلی پیش نمیاد؟ یه سوال دیگه اینکه باتوجه به قدرت فرستنده بنده آنتن مناسب چیست و چه نام دارد(فرکانس کاری 200-260مگا هرتز)؟از کجا میشه تهیه کرد؟ آخه این آنتن یه خورده گرونه
بازم کمال تشکر رو از شما عزیزان دارم

دوستان گرامی و استادان عزیز آقایان رجبی و رسولی راهنمایی ارزنده ای کردند
در فرکانسهای بالاتر طول آنتن که زیاد میشود برد افت میکند حتما اس دبلیو آرمتر و واتمتر میخواهد که خروجی آنتن دقیق تنظیم گردد
اگر در اینترنت سرچ کنی بینهایت مدار آنتن و ظرز ساخت آنتن با فرکانس های مختلف وجود دارد حوصله داشته باشی و جستجو کنی حتما پیدا میکنی



[jfrras]

با تشکر از شما استاد عزیز
ببخشید بنده تو فرسستنده گیرنده ها یه کودک بیش نیستم اگه غیر استاندارد عمل میکنم دست خودم نیست ولی از بس به فرستنده ها علاقه دارم نمیتونم که به سادگی ازش بگذرم ودلیل گرفتن وقت گرانبهای شما عزیزان به همین دلیله تنها کاری که از طرف این حقیر برای شما عزیزان بر میاد فقط دعا برای سلامتی و موفقیت روزافزون برای شما عزیزان هست.
در آخر اینکه اگه ممکنه راجع به آنتن گراند پلن یه توضیح بدین که چه جوری ساخته میشه یه عکس یا فیلم ازش برام بذارید و آنتنی که بنده لازم دارم باید حالت انعطاف پذیری هم داشته باشه آخه روی گاریهای عذاداری نصب میشه و ممکنه هر لحظه به جایی گیر کنه .
با تشکر وسپاس

دوست عزیز

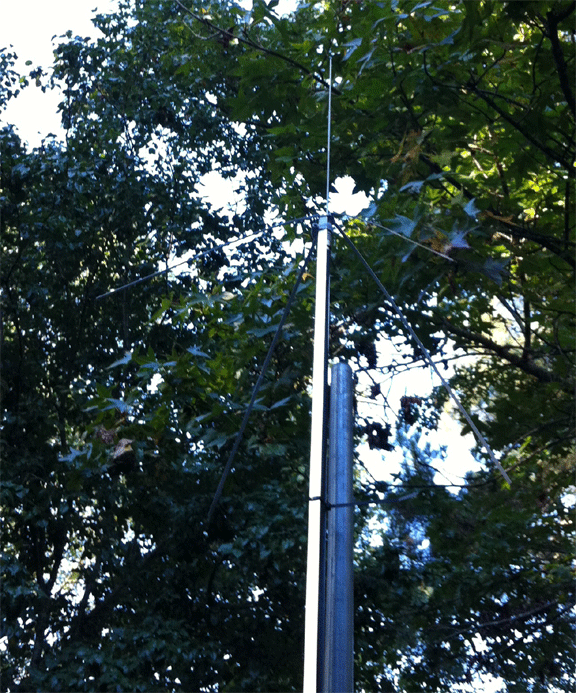

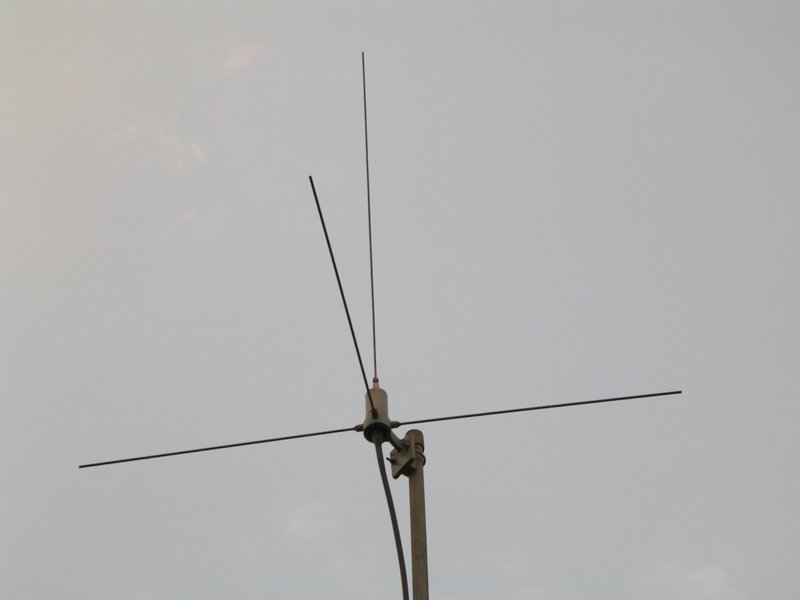

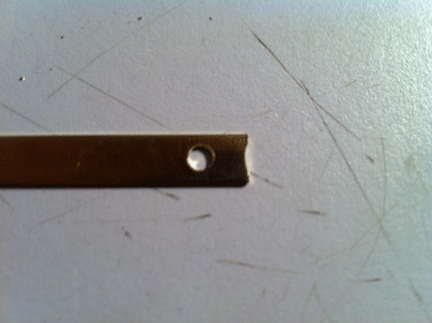

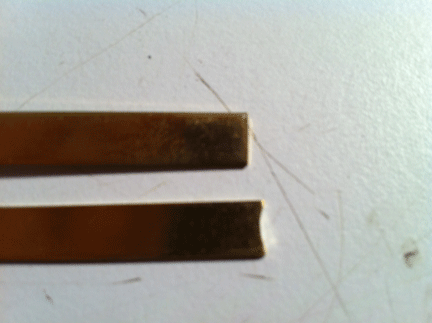

اینم هم تصاویری از آنتن گراند پلن
















مقدیر بصورت اینچ

[hide][/hide]








​



[2elyas]

دوست عزیز

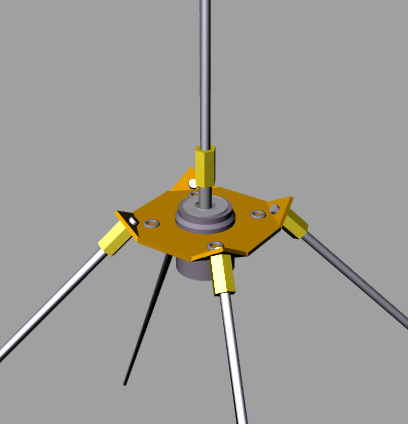

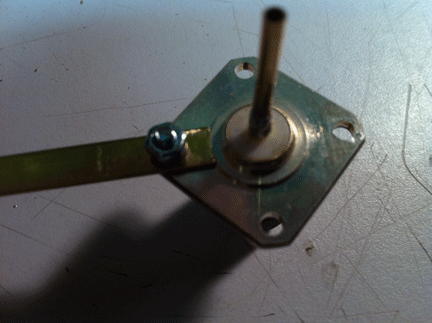

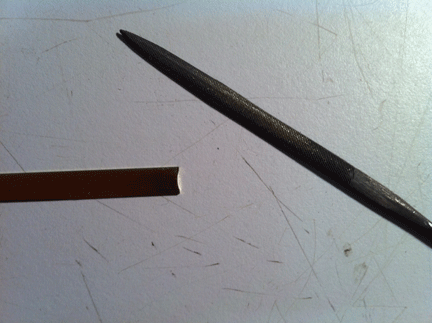

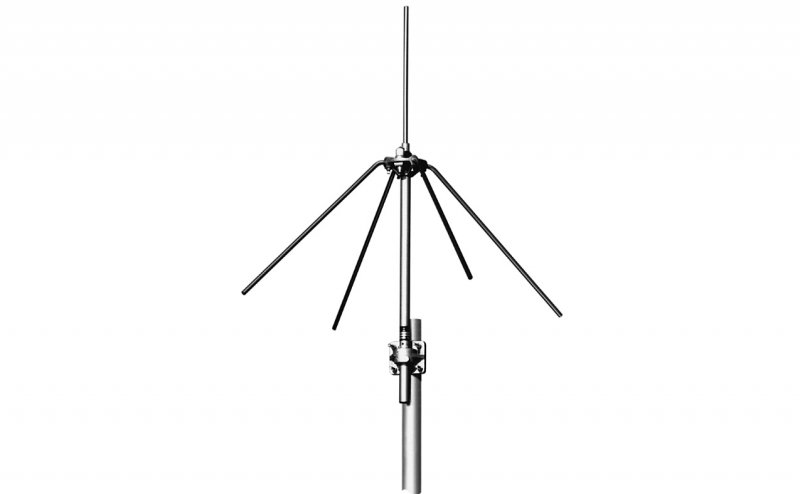

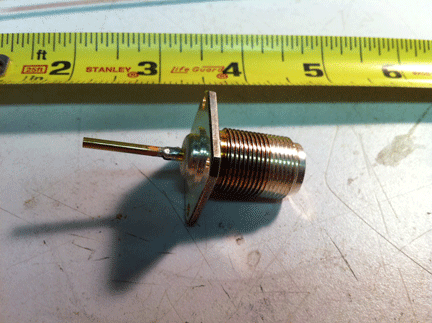

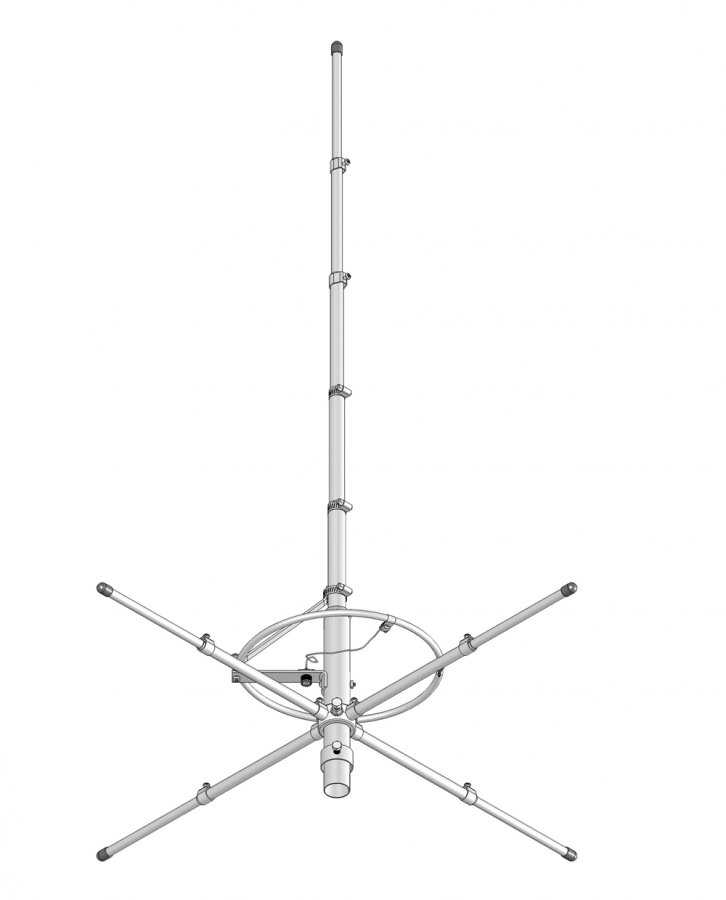

اینم هم تصاویری از آنتن گراند پلن

مشاهده فایل‌پیوست 95620


مشاهده فایل‌پیوست 95621

مشاهده فایل‌پیوست 95622

مشاهده فایل‌پیوست 95623

مشاهده فایل‌پیوست 95624

مشاهده فایل‌پیوست 95625

مشاهده فایل‌پیوست 95627

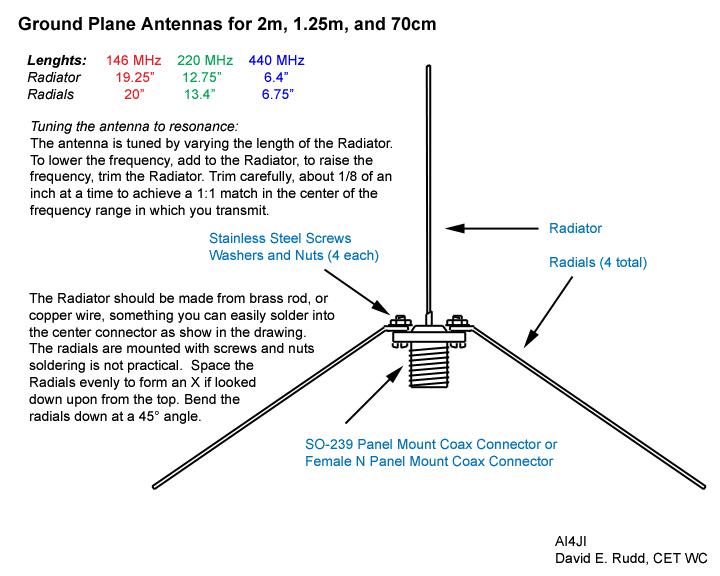

مقدیر بصورت اینچ

hidden content may not be quoted


مشاهده فایل‌پیوست 95617

مشاهده فایل‌پیوست 95626
مشاهده فایل‌پیوست 95618

مشاهده فایل‌پیوست 95619
​

با تشکر از شما استاد عزیز
اون چهارتا میله پایین آنتن برای حذف نویز ناشی از تششع آنتن هست؟
بازم متشکرم از راهنماییهای ارزشمندتون



[jfrras]

با تشکر از شما استاد عزیز
اون چهارتا میله پایین آنتن برای حذف نویز ناشی از تششع آنتن هست؟
بازم متشکرم از راهنماییهای ارزشمندتون

سلام
چهار تا میله نقش بدنه یا شاسی دستگاه رو ایفا می کنند.
​



[2elyas]

سلام
چهار تا میله نقش بدنه یا شاسی دستگاه رو ایفا می کنند.
​

درود
ببخشید اینهمه سوال میکنم.
اگر چهار آنتن پایین نباشه چه مشکلی پیش میاد؟
آیا برد فرستنده کم میشه؟
ممکنه توان برگشتی زیاد بشه؟
باز هم بینهایت متشکرم از راهنماییهاتون
بدرود



[hamed_h2o]

با عرض سلام و خسته نباشید
من یه فرستنده اف ام با برد یک متر و فرکانس بین 85 تا 100 مگاهرتز با ورودی صدا(line in) ترجیحا استریو همانند اف ام پلیر خودرو میخواستم که با ساده ترین قطعات ساخته شود ببخشید میپرسم چون فرستنده هایی که تو انجمن هست برد بالا دارند برای من 1تا 10 مترم کافیه
با تشکر از اساتید



[jfrras]

با عرض سلام و خسته نباشید
من یه فرستنده اف ام با برد یک متر و فرکانس بین 85 تا 100 مگاهرتز با ورودی صدا(line in) ترجیحا استریو همانند اف ام پلیر خودرو میخواستم که با ساده ترین قطعات ساخته شود ببخشید میپرسم چون فرستنده هایی که تو انجمن هست برد بالا دارند برای من 1تا 10 مترم کافیه
با تشکر از اساتید

سلام
دوست عزیز مبحث فرستنده خوب با ساده بودن نمیشه.
گفتید استریو هم باشه .خودش یه مدار پیچیده داره 30 هزار تومن فقط پول قطعاتشه.
اگه بخوای ثبات هم داشته باشه پیچیده میشه.!!

​
