درخواست: فرستنده ها و گيرنده

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,026
106,598
با سلام :
كاربران عزيز با توجه به اهميت موضوع فرستنده و گيرنده و تعدد انها اين تاپيك را باز كردم تا هرگونه طرح و درخواست و سؤالي در اين مورد داشتيد در همين تاپيك مطرح نماييد :
ادامه بدهيد :
با تشكر .
موفق باشيد .

1

123459876

Guest
با سلام وتشكر از اينكه اين پست رو به وجود آورديد
لطفا در رابطه با ماژولهاي آماده فرستنده و گيرنده هاي ماهواره اي و نحوه استفاده از آنها را توضيح دهيد.


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,026
106,598
با سلام وتشكر از اينكه اين پست رو به وجود آورديد
لطفا در رابطه با ماژولهاي آماده فرستنده و گيرنده هاي ماهواره اي و نحوه استفاده از آنها را توضيح دهيد.

با سلام :

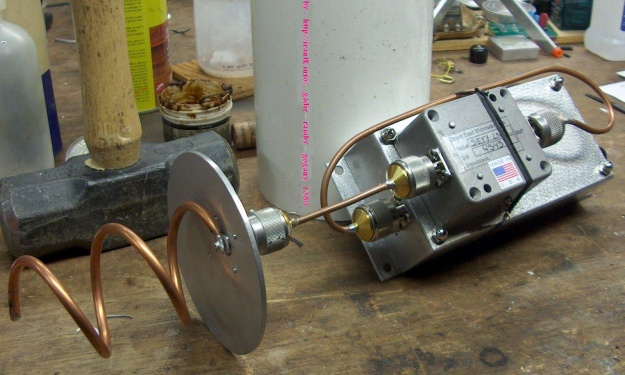

دوست عزيز اين ماژول ها در ابعاد خيلي كوچك و به صورت يكپارچه ساخته شده اند كه در فركانس هاي بالا با توان پايين و ولتاژ كار كمتري اطلاعات ديتا را ترانزيت ميكنند در اصل اين قطعات هر كدوم يك مدار فرستنده و گيرنده مستقلي هستند كه معمولا 5 يا شش پايه ساخته ميشوند كه يكي از پايه ها به ولتاژ مثبت تغذيه و دوپين براي ورودي ديتادر نظر گرفته شده وبقيه به سيم گراند (شاسي ) مدارات جانبي وصل ميگردد براي ارسال سيگنال هاي صوت و تصوير ابتداعا بايد روي سيگنالهاي فوق پردازش شده و به صورت ديتا به ورودي اين ها اعمال كرد . خروجي اين ماژول ها (نوعي) به يك قطعه سيم يا همون مدارچاپي وصل ميگردد كه نقش انتن فركانس بالا را ايفا ميكند ولي مدلهايي ديده ام كه خروجي قابل انتقال به انتن خارجي كوپلينگ ميشوند كه خيلي انحصاري ميباشند در فركانس هاي متعددي توليد شده اند كه بستگي كامل به محل و نوع كاربرد ان دارد ولي فراتر از اينا نوعي هم اخيرا وارد بازار شده كه به تنهايي قادرند ارتباط بين يك ترمينال زميني با ماهواره را فراهم كنند كه در مودم هاي ارتباط ماهواره اي كاربرد دارند از ساختار داخلي انها فعلا اطلاع كاملي در دسترس نيست و با توجه به يك پارچه بودن انها دسترسي به داخل انها امكان پذير نيست و فقط از كاتالوگ شركت هاي سازنده اطلاعات هر ماژول تعريف و بكار گرفته ميشود براي درك اصول كار انها شما ميتونيد يك بلوتوس را در نظر بگيريد با اين تفاوت كه اين ماژول ها در فركانس هاي بالاتر از بلوتوس قرار دارند در صورتيكه نياز به اطلاعات خاصي داريد با شرح كاملي درخواست نماييد در صورت مقدور در خدمتون هستم . ضمنا اين عكس گيرنده و فرستنده در بكار گيري اين ماژولها كمك خوبي جهت درك و ارتقاي اطلاعات شما خواهد بود ببينيد :

موفق باشيد .
با تشكر .


پیوست‌ها

1

123459876

Guest
لطفا درباره ماژول gprs مدل sim300cz توضيح ونحوه كارائي آن را شرح دهيد. با تشكر


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,026
106,598

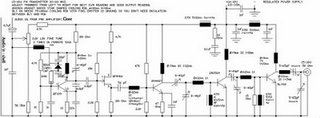

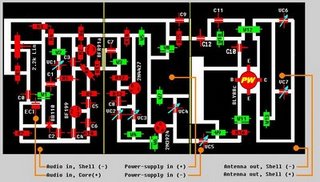

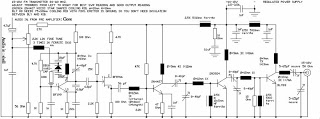

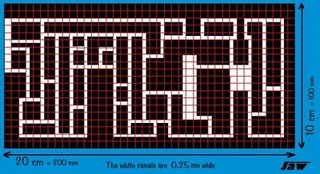

18W FM Transmitter

با سلام :
يك فرستنده اف ام 18 وات عملي با راهنمايي كاملي از نمونه ساخته شده بر روي فيبر سوراخ دار:

L1 3 Vueltas sobre ferrite de 5x10mm
L2 3 Vueltas sobre aire de 9mm (largo 10mm)

L3 1 Vuelta sobre aire de 12mm
L4 4 Vueltas sobre aire de 9mm (largo 12mm)
L5 2.5 Vueltas sobre ferrite de 5x10mm

L6 1 Vuelta sobre aire de 12mm
L7 2.5 Vueltas sobre ferrite tipo HF de 10x5mm
L8 3 Vueltas sobre aire de 9mm (largo 8mm)
L9 1 Vuelta sobre aire de 12mm
L10 2.5 Vueltas sobre ferrite de 5x10mm

L11 2.5 Vueltas sobre ferrite de 5x10mm
L12 7 Vueltas sobre aire de 9mm (largo 19mm)

L13 3 Vueltas sobre aire de 13mm (largo 7mm)

مشخصات مربوط به سيم پيچها
با تشكر.
موفق باشيد .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,026
106,598
Swr متر كامل

با سلام :
يك SWR متر كامل :

دانلود كنيد :
با تشكر .
موفق باشيد .


پیوست‌ها

  • 772.3 کیلوبایت بازدیدها: 1,243
آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,026
106,598

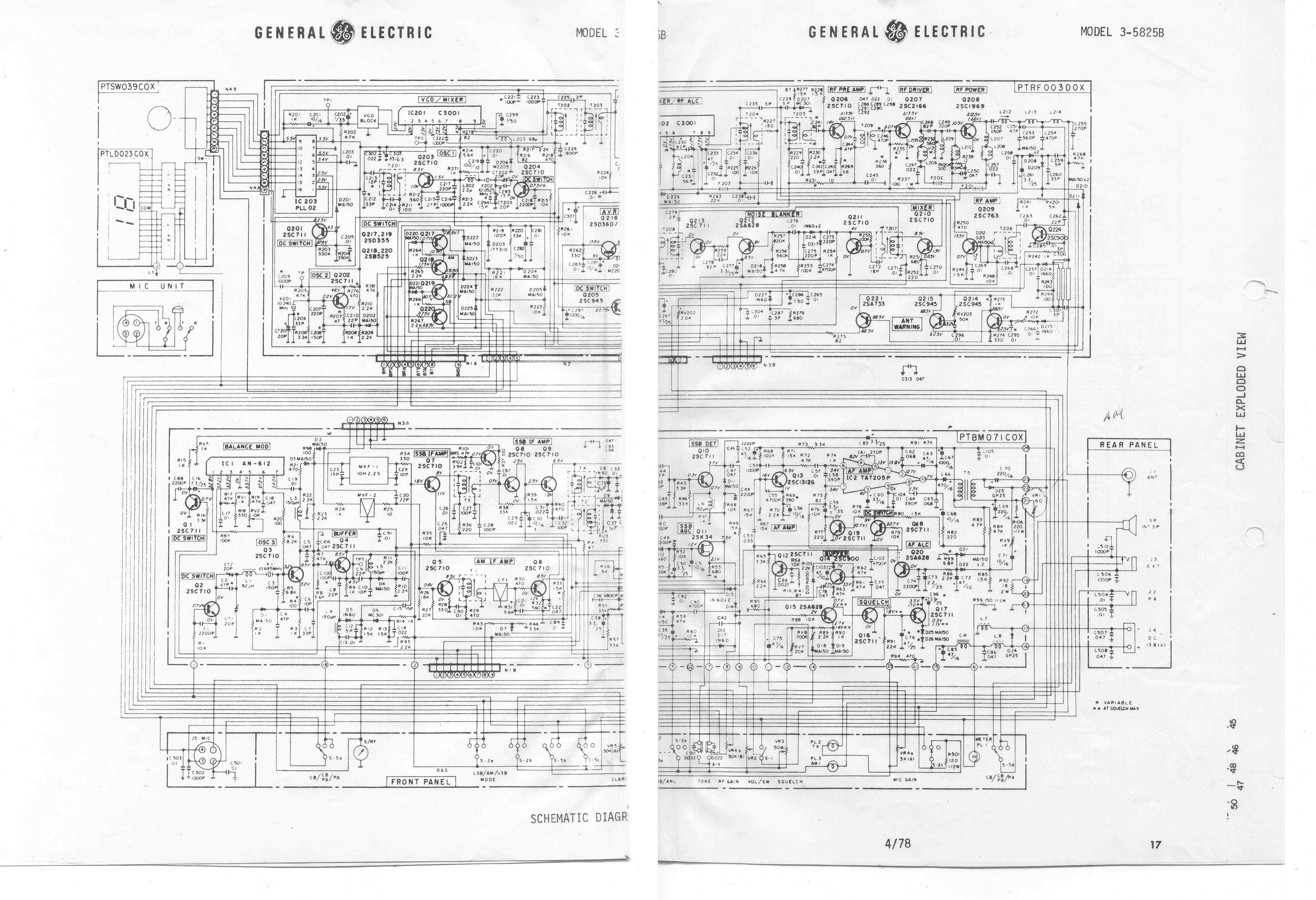

گيرنده فرستنده ايده ال براي شما (راديواماتورها)

با سلام :
يك گيرنده فرستنده ايده ال مجهز به سيستم هاي SSB و ..... راديو اماتوري
شرح جزييات وراهنمايي از منبع اصلي :
http://vkham.com/Info/manuals.html
دانلود كنيد . (روي نقشه كليك كنيد تا در سايز بزرگ ببينيد )


اگر نقشه باز نشد از فايل زيپ دانلود فرماييد :
با تشكر .
موفق باشيد .


پیوست‌ها

آخرین ویرایش:

ali4258

کاربران vip(افتخاری)
vip افتخاری
کاربر
2006-10-12
89
190
با سلام
تا حالا هرچه نفشه فرستنده دیدم یا در موج fm بوده یا موج کوتاه تا حالا نقشه در موج متوسط mw بدرد بخور خیلی کم دیدم اونهم لامپی بوده من که دیگه جرات نمیکنم بالا تر از 12 ولت کار کنم چند بار حسابی گوشمالیم داده اصلا کار کردن هم تو فرکانسهای بالا حال گیر ه
اقای رجبی اگر فرستنده موج متوسط ترانزیستوری خوب داری محبت کن
با تشکر


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,026
106,598
با سلام
تا حالا هرچه نفشه فرستنده دیدم یا در موج fm بوده یا موج کوتاه تا حالا نقشه در موج متوسط mw بدرد بخور خیلی کم دیدم اونهم لامپی بوده من که دیگه جرات نمیکنم بالا تر از 12 ولت کار کنم چند بار حسابی گوشمالیم داده اصلا کار کردن هم تو فرکانسهای بالا حال گیر ه
اقای رجبی اگر فرستنده موج متوسط ترانزیستوری خوب داری محبت کن
با تشکر
با سلام :
دوست عزيز با اينكه فرستنده در اين باند تقريبا از رده خارج محسوب شده ولي چشم براي جنبه اموزشي و اشنايي هم كه شده چند تا از مدارات عملي را در اين تاپيك اپلود ميكنم .
نمونه اولي :
دوست عزيز اين هم از باند mw / am /sw مدولاسيون هاي دامنه چند تا تو ارشيوم دارم تقديم ميكنم :

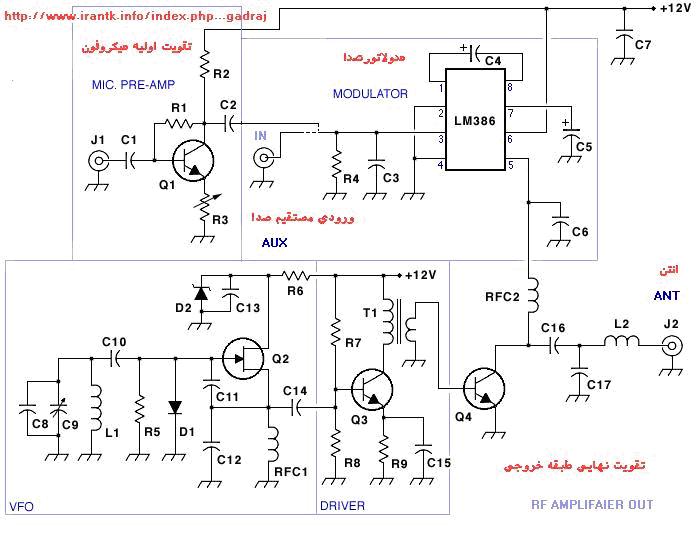

اولين فرستنده am روي فركانس موج متوسط انتهاي باندmhz 1/800 mhz ~ 2/000 با تمام شرح جزييات .


پیوست‌ها

  • 54.7 کیلوبایت بازدیدها: 4,093

ali4258

کاربران vip(افتخاری)
vip افتخاری
کاربر
2006-10-12
89
190
اگر نقشه ها همراه با توضیحات نحوه ساخت و تنظیمات و پیچیدن سیم پیچ ها باشه و قطعات نایاب هم نباشه عالی میشه اونهم روی باند am .mw فکرش رو بکن
سنگ تموم
