آموزشی: سوال های ساده و پر محتوا

[alirezarasol]

با روش صحیح چه ۱ اهمی را ابتدا مشمول قاعده کنی و چه صفر اهمی فرقی نداره و هر دو به یک پاسخ میرسه
بنابرین باید این مشکل حل بشه که اگه تساوی ولتاژ در ۱اهمی گویای جریان صفره چرا در صفر اهمی اینطور نباشه؟

با سلام خدمت استاد غزال عزیز
استاد فکر کنم در هر دو حالت چه برای مقاومت 1 اهمی و چه برای سیم اگه دو طرف آنها ولتاژ برابر باشه هیچ جریانی نمیگذره.
و در این مدار برای مقاومت گفتیم چون دو طرف آن ولتاژ برابر هست از آن جریانی نمیگذره و برای سیم هم اگر یک ولتاژ به منتهی علیه سمت چپ وصل کنیم و همان ولتاژ را به نقطه بالای المنت هم وصل کنیم بنابراین از سیم بین منتهی علیه سمت چپ و تا بالای المنت هیچ جریانی عبور نمیکنه.
باسپاس فراوان



[غزال]

چی رو بدلخواه حذف کردم؟

درود

سومین باره پاسخ ارسال میکنم ولی ارسال نمیشه
۱ اهمی را ابتدا بدلیل تساوی ولتاژ حذف کردی که اگه بهمین دلیل صفر اهمی را حذف میکردی متفاوت میشد



[غزال]

با سلام خدمت استاد غزال عزیز
استاد فکر کنم در هر دو حالت چه برای مقاومت 1 اهمی و چه برای سیم اگه دو طرف آنها ولتاژ برابر باشه هیچ جریانی نمیگذره.
و در این مدار برای مقاومت گفتیم چون دو طرف آن ولتاژ برابر هست از آن جریانی نمیگذره و برای سیم هم اگر یک ولتاژ به منتهی علیه سمت چپ وصل کنیم و همان ولتاژ را به نقطه بالای المنت هم وصل کنیم بنابراین از سیم بین منتهی علیه سمت چپ و تا بالای المنت هیچ جریانی عبور نمیکنه.
باسپاس فراوان

درود

متوجه نشدم

سپاس



[alirezarasol]

درود

متوجه نشدم

سپاس

با سلام خدمت استاد غزال عزیز
متاسفانه بعلت ناتوانی در ارسال عکس نتونستم خوب توضیح بدم و نمیدونم که چرا نمیتونم عکس بفرستم.
در هر صورت منظورن اینه که با این فرض که مقاومت سیم صفر هست،حال اگه از پریزی از نقطه A با ۱۰ متر سیم ولتاژ ۲۲۰ ولتی را ببریم به نقطه B و به یه مصرف کننده مثلا المنت وصل کنیم و در همین حالت از پریز دیگری که فاصله نزدیکتری به نقطه B باشه (با فرض ۵ سانتی متر) ولتاژ ۲۲۰ ولتی به نقطه B که همان المنت هست وصل کنیم بنابراین کل جریان مصرفی المنت از پریزی که به نقطه B نزدیکتر کشیده میشه و از سیمی که به طول ۱۰ متر از نقطه A تا نقطه B کشیده شده جریانی عبور نمیکنه.
با سپاس فراوان



[غزال]

با سلام خدمت استاد غزال عزیز
متاسفانه بعلت ناتوانی در ارسال عکس نتونستم خوب توضیح بدم و نمیدونم که چرا نمیتونم عکس بفرستم.
در هر صورت منظورن اینه که با این فرض که مقاومت سیم صفر هست،حال اگه از پریزی از نقطه A با ۱۰ متر سیم ولتاژ ۲۲۰ ولتی را ببریم به نقطه B و به یه مصرف کننده مثلا المنت وصل کنیم و در همین حالت از پریز دیگری که فاصله نزدیکتری به نقطه B باشه (با فرض ۵ سانتی متر) ولتاژ ۲۲۰ ولتی به نقطه B که همان المنت هست وصل کنیم بنابراین کل جریان مصرفی المنت از پریزی که به نقطه B نزدیکتر کشیده میشه و از سیمی که به طول ۱۰ متر از نقطه A تا نقطه B کشیده شده جریانی عبور نمیکنه.
با سپاس فراوان

درود

طول سیم زمانی موثره که سیم دارای مقاومت باشه
ولی فرض بر اینه که مقاومت سیم صفره لذا ۱۰۰ متر سیم صفر اهمی با یک میلیمتر از این سیم کوچکترین تفاوتی نداره
و مصرف کننده تشخیص نمیده کدوم دورتر یا نزدیکتره چون هر دو صفر اهمند

سپاس



[alirezarasol]

درود

طول سیم زمانی موثره که سیم دارای مقاومت باشه
ولی فرض بر اینه که مقاومت سیم صفره لذا ۱۰۰ متر سیم صفر اهمی با یک میلیمتر از این سیم کوچکترین تفاوتی نداره
و مصرف کننده تشخیص نمیده کدوم دورتر یا نزدیکتره چون هر دو صفر اهمند

سپاس

با سلام خدمت استاد غزال عزیز
استاد با روش زیر سعی در ارسال عکس دارم .اگه این عکس برای شما قابل رویت میباشد در این عکس تمام جریان المنت از منبع زیر نقطه B تامین میشه و از سیمی که بین نقطه A و B وجود داره هیچ جریانی رد نمیشه.
با سپاس فراوان
http://uploadboy.me/6lzj5t2hcnxd/11112.pdf.html



[غزال]

با سلام خدمت استاد غزال عزیز
استاد با روش زیر سعی در ارسال عکس دارم .اگه این عکس برای شما قابل رویت میباشد در این عکس تمام جریان المنت از منبع زیر نقطه B تامین میشه و از سیمی که بین نقطه A و B وجود داره هیچ جریانی رد نمیشه.
با سپاس فراوان
http://uploadboy.me/6lzj5t2hcnxd/11112.pdf.html

درود

اینطور نیست
ادله مهمه نه ادعا
ادعای خود را گفتید اما حقایق بر پایه قواعد و قوانین صحیح شکل میگیره و به ادعا ها توجهی نداره.

سپاس



[غزال]

درود

سوال 2

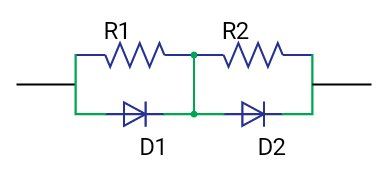

مطابق تصویر زیر ، برای سری کردن دو یا چند دیود در اغلب موارد ناگزیر به موازی کردن مقاومت با هر دیود هستیم چرا و چه موقع ؟

سپاس



[مجید89]

درود

سومین باره پاسخ ارسال میکنم ولی ارسال نمیشه
۱ اهمی را ابتدا بدلیل تساوی ولتاژ حذف کردی که اگه بهمین دلیل صفر اهمی را حذف میکردی متفاوت میشد

استاد وقتی مقاومت سیم صفر اهم باشه دیگه نمیشه از طریق رابطه v=RI مقدار جریان رو پیدا کرد چون ولتاژ تقسیم بر صفر میشه و تعریف نشده است و مجبوریم از قوانین دیگه مثل ***شهف کمک بگیریم پس به وضعیت مدار نگاه میکنیم.
طبق همین قانون کل مسیر سیم یه گره حساب میشه و به چشم یه نقطه باید بهش نگاه کرد




[مجید89]

درود

سومین باره پاسخ ارسال میکنم ولی ارسال نمیشه
۱ اهمی را ابتدا بدلیل تساوی ولتاژ حذف کردی که اگه بهمین دلیل صفر اهمی را حذف میکردی متفاوت میشد

استاد وقتی مقاومت سیم صفر اهم باشه دیگه نمیشه از طریق رابطه v=RI مقدار جریان رو پیدا کرد چون ولتاژ تقسیم بر صفر میشه و تعریف نشده است و مجبوریم از قوانین دیگه مثل ***شهف کمک بگیریم پس به وضعیت مدار نگاه میکنیم.
طبق همین قانون کل مسیر سیم یه گره حساب میشه و به چشم یه نقطه باید بهش نگاه کرد
