حقیقتش من پل دیود در این تغذیه رو نمیدونم کجاست؟من فقط پل دیود چهارپایه و پل دیودی که با 4 تا دیود ساخته میشه رو دیدم.اینجا فقط یه دیود هست که تست کردم صحیح بود.

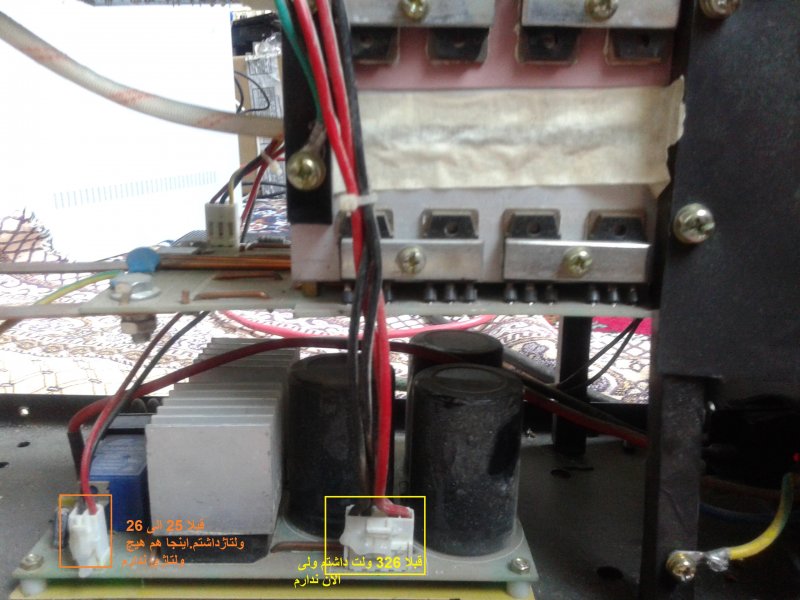

در این بورد تغذیه مهمترین قطعاتی که این ولتاژ 310 ولت رو نمیسازه و به بالاترین بورد دستگاه نمیرسونه چی میتونه باشه؟

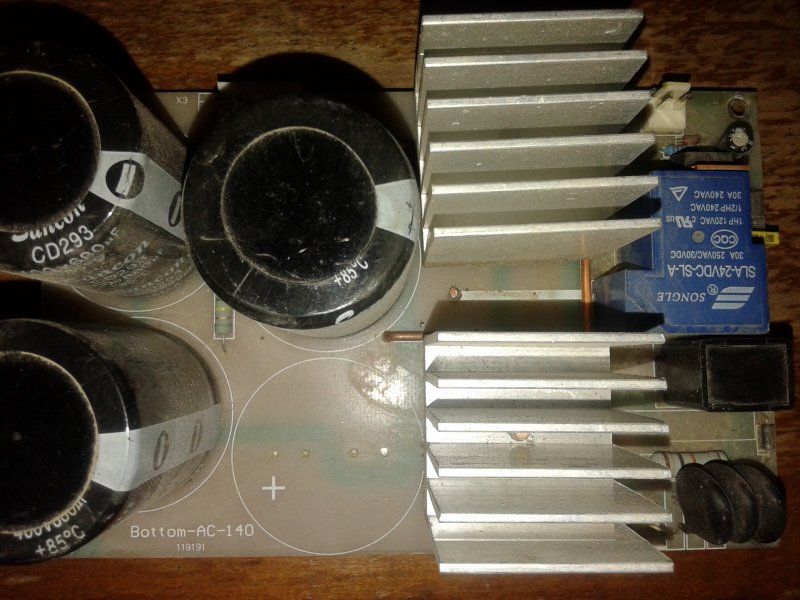

مشاهده فایل‌پیوست 91936
در تصویر دوم ایا ای سی 4 پایه همون پل دیوده؟

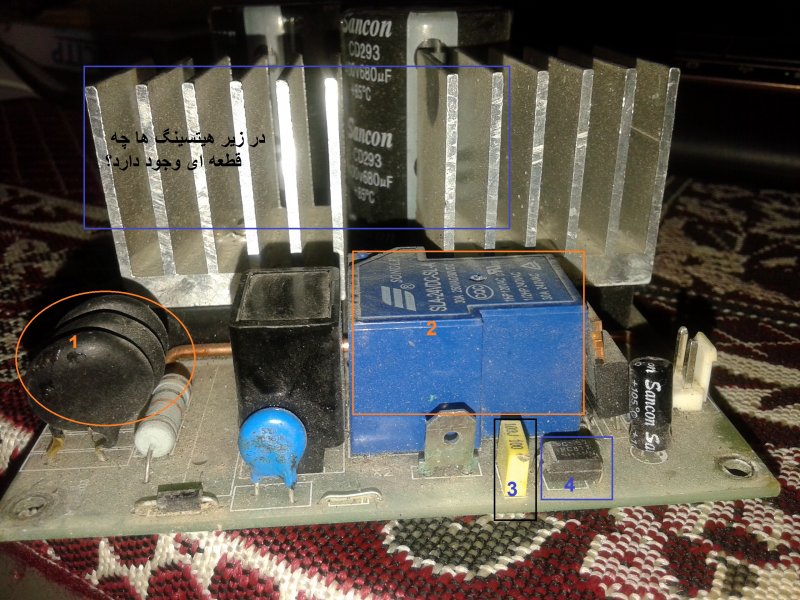

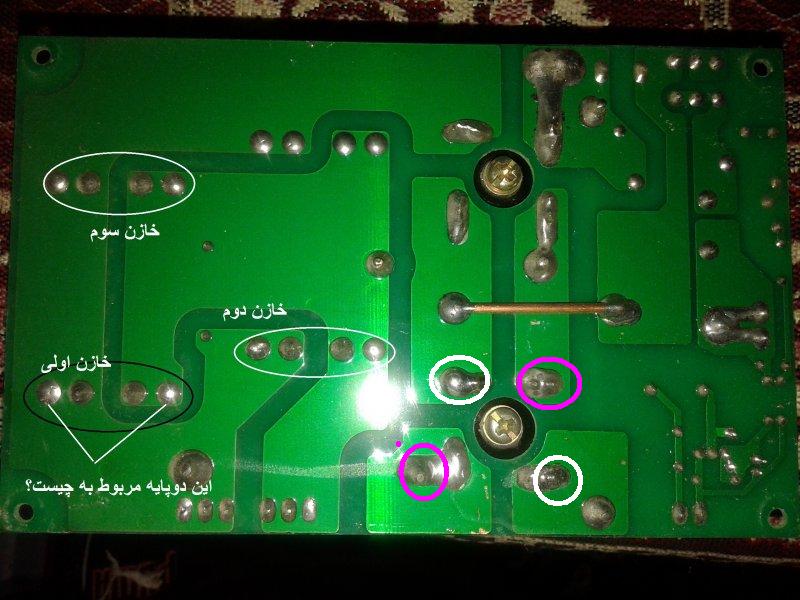

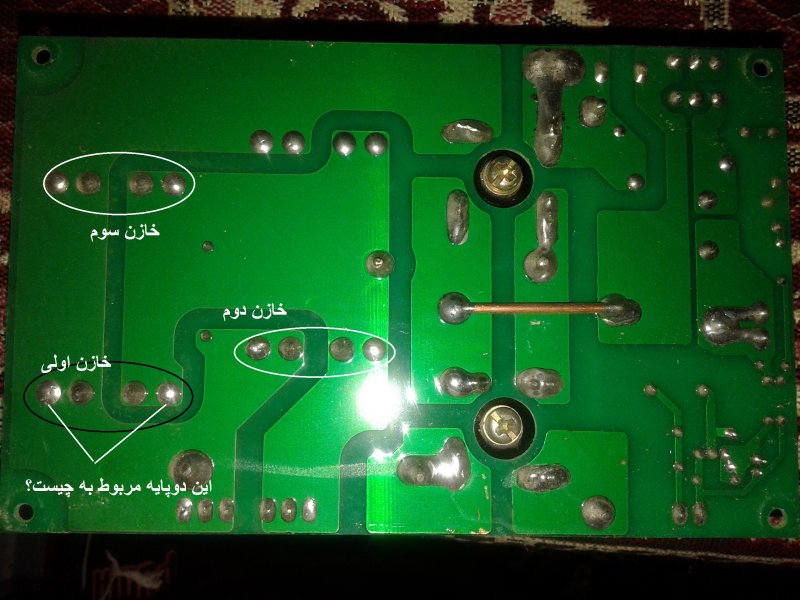

من شماره روی عکس اخر قرار دادم فقط جلوی شماره اسم قطعات رو میشه بگید تصویر دوم هم نمایی از پشت بورد تغذیه می باشد.در پشت بورد برای هر خازن بزرگ انگار 4 تا پایه داره که لحیم شده تو عکس علامت زدم,اگه دوپایه داره پس دوتا پایه بغل برای چی هست؟
من اگه بخام خازن بزرگ رو تست کنم ببینم اصلا خازن سالمه یانه چه راهی وجود داره؟
اقای مهندس شرمنده شما هستم به خدا,از شما عذرخواهی میکنم
مشاهده فایل‌پیوست 91940
مشاهده فایل‌پیوست 91937
سلام
اشکالی نداره اما با این اطلاعات چطور چنین دستگاهی که اغلب تعمیرکارها قبول نمیکنند قبول کردید ؟ !
عزیزم زیر دو هیت سینک مربعی دیود پله که مقطع اونم مربع است
برای پیدا کردن دیود پل یا بریج کافیه برق شهر را تعقیب کنید که به دو پایه دیود پل متصل میشه و دو پایه خروجی آن به خازنهای بزرگ متصل میشه
پایه های اضافی خازن برای استحکام و تحمل وزن و سنگینی خازن است
قطعه شماره 4 اپتو کوپلر است.
اساسا اگر چنین قطعه کوچکی دیود پل بود زیر 1 آمپر هم میزایید ولی دیود پل این دستگاه باید حداقل 30 آمپر تحمل کنه که چنین قطعه ای را فورا پودر میکنه
دوست خوبم با این اطلاعات ضعیف بعید می بینم بتونی آی سی عوض کنی و حتی برد کوچیک را خارج کنی .
بهتره از فرد مجربی کمک بگیری
درهرصورت من درخدمتم
سپاس
