مشکل: روشن شدن دستگاه جوش اینورترGHA-2000 و عدم جوش این دستگاه

[ITE-1983]

با سلام و دورد خدمت دوستان و اساتید گرامی و همچنین استاد عزیز جناب غزال
دستگاه جوش اینورتر مدل GHA-2000 که در زیر عکسهایی از این دستگاه رو گذاشته ام می بینید.دستگاه فوق روشن میشود ولی جوش نمی دهد.
1-LED های سبز و قرمز روی بورد روشن می شوند.
2-نمایشگر جلویی روشن میشود.
3-فن دستگاه به خوبی کار میکند.
ولتاژهایی که گرفته شده در عکس مشخص شده اند.







در تصویر زیر که با مولتی متر اتو رنج DEC انداره گیری کردم و سلکتور مولتی رو روی DC قرار داده ام انداره ها به شدت تغییر میکردن یعنی اندازه نشون میداد بعد خاموش میشد.دوباره نشون میداد و خاموش میشد(خاموش شدن منظور هیچ عددی مولتی نشان نمیداد)سوالم اینه که ایا در این تصویر پایینی سلکتور مولتی متر باید در رنج AC باشد یا DC?
واینکه سایر ولتاژهای بالا که در تصویر نشان داده ام,سلکتور در رنج DC قرار داده بودم.
در تصویر پایین همچنین پراب مشکی مولتی متر را به سیم سیاه که گفتم(سیم قرمز و سیاه که گفتم 326 ولت دارم )و پراب قرمز رو به پایه وسط فت ها میزنم در 4 ردیف فت پایین ولتاژ 326 تا 327 ولت رو دارم و در 4 فت بالایی که پروب قرمز رو به پایه وسط فت ها میزنم 157 ولت دارم.

***در روی بورد کوچک به صورت عمودی نصب هست یک IC هشت پایه موجود است که پروب قرمز مولتی متر رو به پایه 7 ان زده و پروب سیاه را به بدنه(من اینجا پروب مشکی رو روی پیچ ها زدم.ایا درسته؟)حدودا 6/.ولت داشت.

از دوستان تشکر میکنم



[ITE-1983]

با سلام

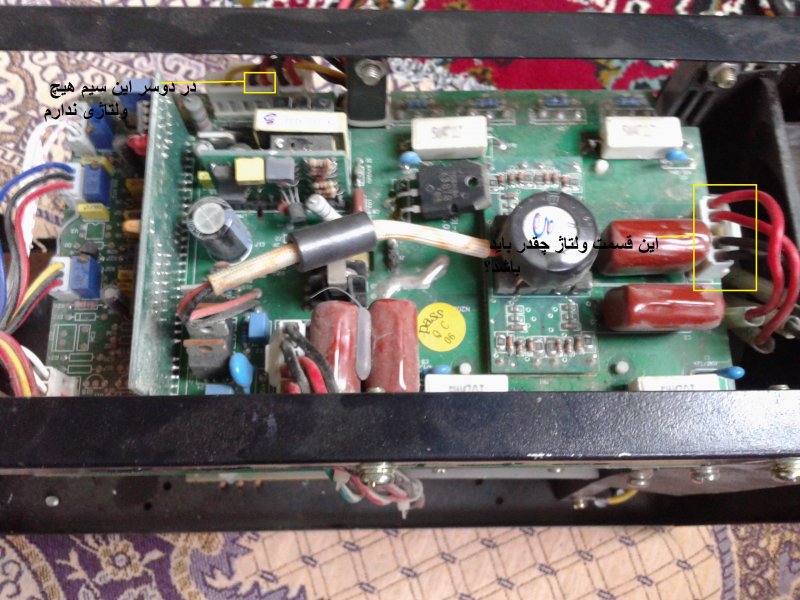

اساتید من فقط دو جا ولتاژ ندارم که در عکس مشخص کردم.
این ولتاژ ها از کجا میاد و منشائ ان کجاست؟
ولتاژ در تصویر زیر که مشخص کردم چقدر باید باشه؟
با سپاس فراوان



[غزال]

با سلام و دورد خدمت دوستان و اساتید گرامی و همچنین استاد عزیز جناب غزال

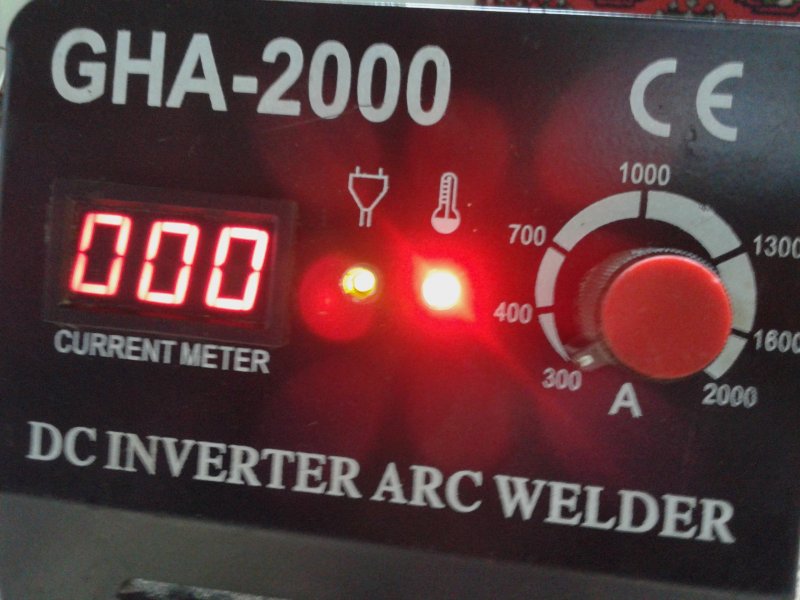

دستگاه جوش اینورتر مدل GHA-2000 که در زیر عکسهایی از این دستگاه رو گذاشته ام می بینید.دستگاه فوق روشن میشود ولی جوش نمی دهد.
1-LED های سبز و قرمز روی بورد روشن می شوند.
2-نمایشگر جلویی روشن میشود.
3-فن دستگاه به خوبی کار میکند.

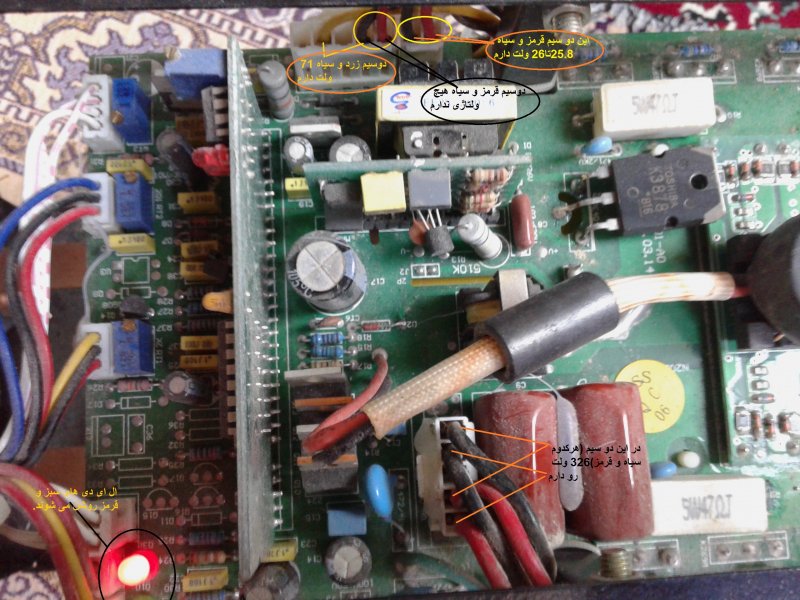

ولتاژهایی که گرفته شده در عکس مشخص شده اند.

مشاهده فایل‌پیوست 91719


مشاهده فایل‌پیوست 91721


در تصویر زیر که با مولتی متر اتو رنج DEC انداره گیری کردم و سلکتور مولتی رو روی DC قرار داده ام انداره ها به شدت تغییر میکردن یعنی اندازه نشون میداد بعد خاموش میشد.دوباره نشون میداد و خاموش میشد(خاموش شدن منظور هیچ عددی مولتی نشان نمیداد)سوالم اینه که ایا در این تصویر پایینی سلکتور مولتی متر باید در رنج AC باشد یا DC?
واینکه سایر ولتاژهای بالا که در تصویر نشان داده ام,سلکتور در رنج DC قرار داده بودم.

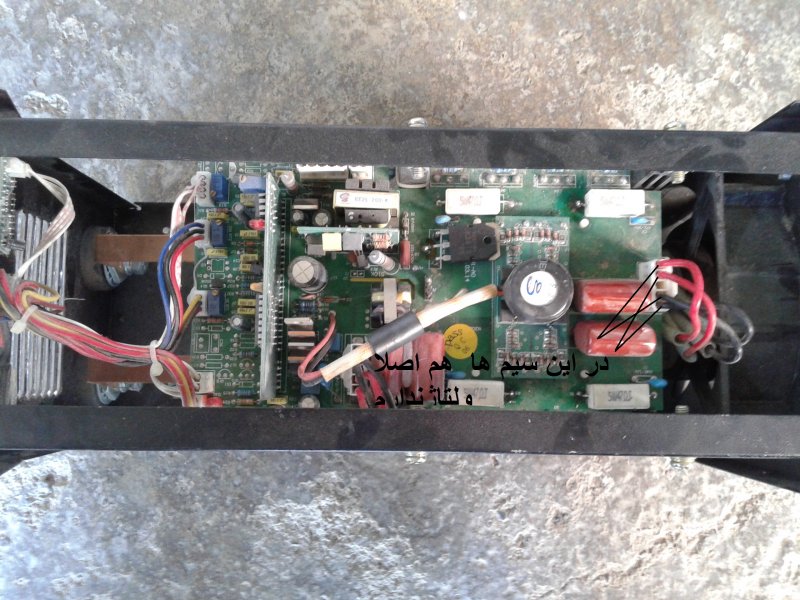

در تصویر پایین همچنین پراب مشکی مولتی متر را به سیم سیاه که گفتم(سیم قرمز و سیاه که گفتم 326 ولت دارم )و پراب قرمز رو به پایه وسط فت ها میزنم در 4 ردیف فت پایین ولتاژ 326 تا 327 ولت رو دارم و در 4 فت بالایی که پروب قرمز رو به پایه وسط فت ها میزنم 157 ولت دارم.

***در روی بورد کوچک به صورت عمودی نصب هست یک IC هشت پایه موجود است که پروب قرمز مولتی متر رو به پایه 7 ان زده و پروب سیاه را به بدنه(من اینجا پروب مشکی رو روی پیچ ها زدم.ایا درسته؟)حدودا 6/.ولت داشت.

از دوستان تشکر میکنم


مشاهده فایل‌پیوست 91722

سلام

عزیزم شماره آی سی 8 پین که پین 7 آن 6/ ولته چیه ؟
نباید ولتمتر را به پایه وسط (درین ) این فت ها متصل کنید اگه دستگاه سالم باشه احتمال سوختن ولتمتر خیلی زیاده

دستگاه دارای دو بدنه است 1- بدنه ایزوله 2- بدنه غیر ایزوله
لذا برای اندازه گیری ولتاژ در هر بخش باید پروب مشکی ولتمتر را به بدنه یا گراند مربوطه متصل کنید

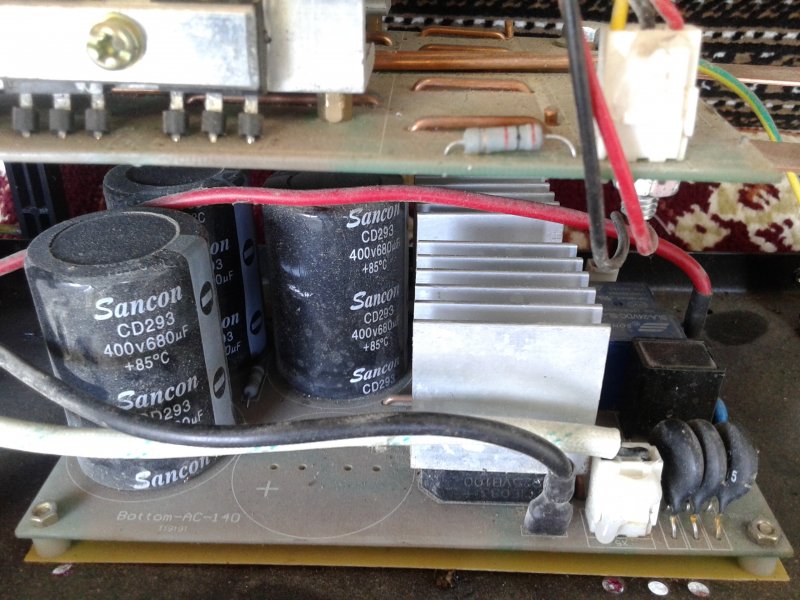

ولتاژ 310 ولت تغذیه ( ولتاژ بزرگترین خازن های الکترولیتی ) از طریق یک فیش 6 سیم ( 3 تا بهم متصلند و منفی و 3 تا بهم متصلند و مثبت 310 ولت) به بالاترین برد متصل میشه . ولتاژ آنرا اعلام کنید که چند ولته و آیا ثابته یا دل دل میزنه ؟

آیا ولتاژ 24 ولت و 12 ولت داری ؟ ( 24 ولت از ترانس کوچکی در بالاترین برد تامین میشه و به رگلاتور 12 ولت میره و 12 ولت تامین میشه.

مقاومت پایه وسط فت ها نسبت به پایه های کناری چقدره ؟ ( از دو طرف و داخل مدار )

توضیح داخل تصاویر را درشت تر و با رنگ متناقض بنویس که براحتی خونده بشه .

سپاس



[ITE-1983]

سلام

عزیزم شماره آی سی 8 پین که پین 7 آن 6/ ولته چیه ؟
نباید ولتمتر را به پایه وسط (درین ) این فت ها متصل کنید اگه دستگاه سالم باشه احتمال سوختن ولتمتر خیلی زیاده

دستگاه دارای دو بدنه است 1- بدنه ایزوله 2- بدنه غیر ایزوله
لذا برای اندازه گیری ولتاژ در هر بخش باید پروب مشکی ولتمتر را به بدنه یا گراند مربوطه متصل کنید

ولتاژ 310 ولت تغذیه ( ولتاژ بزرگترین خازن های الکترولیتی ) از طریق یک فیش 6 سیم ( 3 تا بهم متصلند و منفی و 3 تا بهم متصلند و مثبت 310 ولت) به بالاترین برد متصل میشه . ولتاژ آنرا اعلام کنید که چند ولته و آیا ثابته یا دل دل میزنه ؟

آیا ولتاژ 24 ولت و 12 ولت داری ؟ ( 24 ولت از ترانس کوچکی در بالاترین برد تامین میشه و به رگلاتور 12 ولت میره و 12 ولت تامین میشه.

مقاومت پایه وسط فت ها نسبت به پایه های کناری چقدره ؟ ( از دو طرف و داخل مدار )

توضیح داخل تصاویر را درشت تر و با رنگ متناقض بنویس که براحتی خونده بشه .

سپاس

سلام اقای مهندس از پاسخ شما صمیمانه سپاسگزام.
بنده فردا با گزارش کامل به همراه تصاویر و فونت با کیفیت,گزارش کامل و جامعی ارائه خواهم کرد.باز هم از پاسخ شما تشکر میکنم



[ITE-1983]

سلام

عزیزم شماره آی سی 8 پین که پین 7 آن 6/ ولته چیه ؟
نباید ولتمتر را به پایه وسط (درین ) این فت ها متصل کنید اگه دستگاه سالم باشه احتمال سوختن ولتمتر خیلی زیاده

دستگاه دارای دو بدنه است 1- بدنه ایزوله 2- بدنه غیر ایزوله
لذا برای اندازه گیری ولتاژ در هر بخش باید پروب مشکی ولتمتر را به بدنه یا گراند مربوطه متصل کنید

ولتاژ 310 ولت تغذیه ( ولتاژ بزرگترین خازن های الکترولیتی ) از طریق یک فیش 6 سیم ( 3 تا بهم متصلند و منفی و 3 تا بهم متصلند و مثبت 310 ولت) به بالاترین برد متصل میشه . ولتاژ آنرا اعلام کنید که چند ولته و آیا ثابته یا دل دل میزنه ؟

آیا ولتاژ 24 ولت و 12 ولت داری ؟ ( 24 ولت از ترانس کوچکی در بالاترین برد تامین میشه و به رگلاتور 12 ولت میره و 12 ولت تامین میشه.

مقاومت پایه وسط فت ها نسبت به پایه های کناری چقدره ؟ ( از دو طرف و داخل مدار )

توضیح داخل تصاویر را درشت تر و با رنگ متناقض بنویس که براحتی خونده بشه .

سپاس

با سلام وارادت خدمت شما

اسم ای سی 8 پایه CA3140EZ هست که تصویر ان را در زیر قرار داده ام.



در عکسهای بالا که قرار دادم,میتونید لطف کنید که گراند رو کجا بگیرم.چون اولین بار هست این دستگاه رو گرفتم.ممنونم
سوال دوم در تصویر دوم پست اول,به جای 310 ولت من 326 ولت دارم.(مولتی متر رو در حالت DC گذاشتم و اندازه گرفتم)
در پست اول تصویر سوم.ولتاژ روی مولتی متر به اصطلاح اعدادش میاد و میره.سوالم اینجاست.ایا این قسمت ولتاژش AC هست یا DC؟یعنی سلکتور رو در حالت DC قرار بدیم یا AC؟(فقط این قسمت رو میگم)

ولتاژ 24 نیست.من حدودا 25.8 تا26 ولت دارم.ونمیدانم رگولاتور کدام هست که باید در خروجی رگولاتور 12 ولت داشته باشیم؟خواهش میکنم این قسمت رو توضیح دهید.

در فتها که در سمت چپ و راست طبق ی دوم این دستگاه هستن.(تصویر زیر)
مولتی متر اتورنج هست و ان را در حالت تست مقاومت ذاشته بودم .پراب قرمز را به پایه وسط فت و مشکی رو به یکی از پایه ها میزدم.پایه وسط با یکی از پایه ها 7.5 تا نزدیک 8 مگااهم نشون میداد و با اون یکی پایه یواش یواش میرفت بالا تا OL روی مولتی متر نمایان میشد.همه فت ها همین ارقام را داشتن.




تصویری از بورد کوچک که به صورت عمودی روی بالاترین بورد نصب هست.



[غزال]

با سلام وارادت خدمت شما

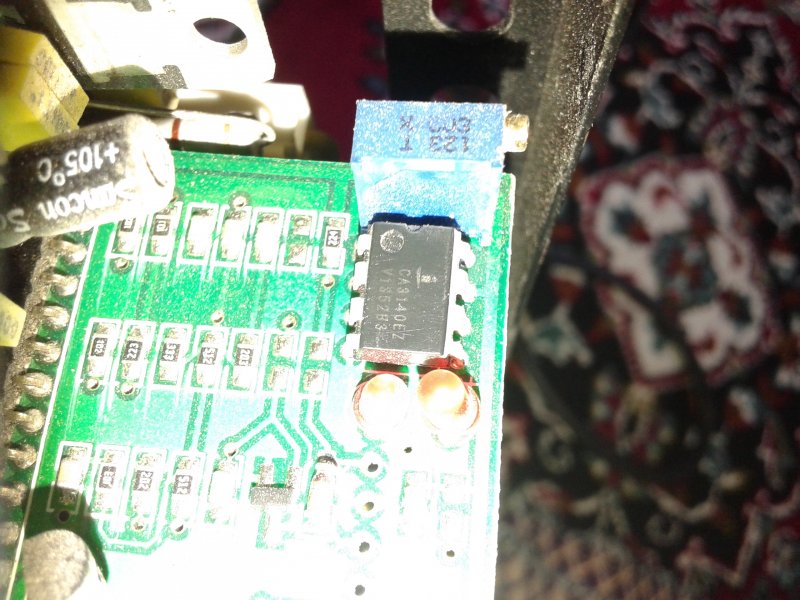

اسم ای سی 8 پایه CA3140EZ هست که تصویر ان را در زیر قرار داده ام.

مشاهده فایل‌پیوست 91881

در عکسهای بالا که قرار دادم,میتونید لطف کنید که گراند رو کجا بگیرم.چون اولین بار هست این دستگاه رو گرفتم.ممنونم
سوال دوم در تصویر دوم پست اول,به جای 310 ولت من 326 ولت دارم.(مولتی متر رو در حالت DC گذاشتم و اندازه گرفتم)
در پست اول تصویر سوم.ولتاژ روی مولتی متر به اصطلاح اعدادش میاد و میره.سوالم اینجاست.ایا این قسمت ولتاژش AC هست یا DC؟یعنی سلکتور رو در حالت DC قرار بدیم یا AC؟(فقط این قسمت رو میگم)

ولتاژ 24 نیست.من حدودا 25.8 تا26 ولت دارم.ونمیدانم رگولاتور کدام هست که باید در خروجی رگولاتور 12 ولت داشته باشیم؟خواهش میکنم این قسمت رو توضیح دهید.

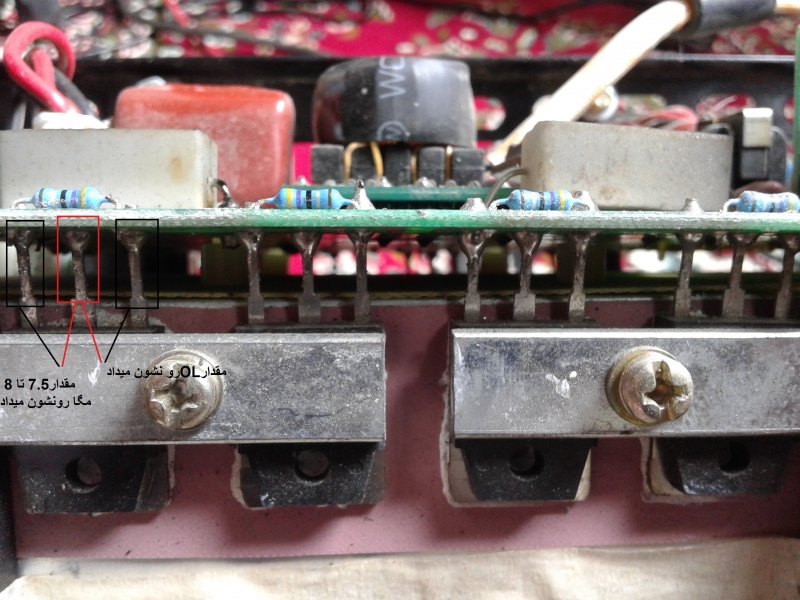

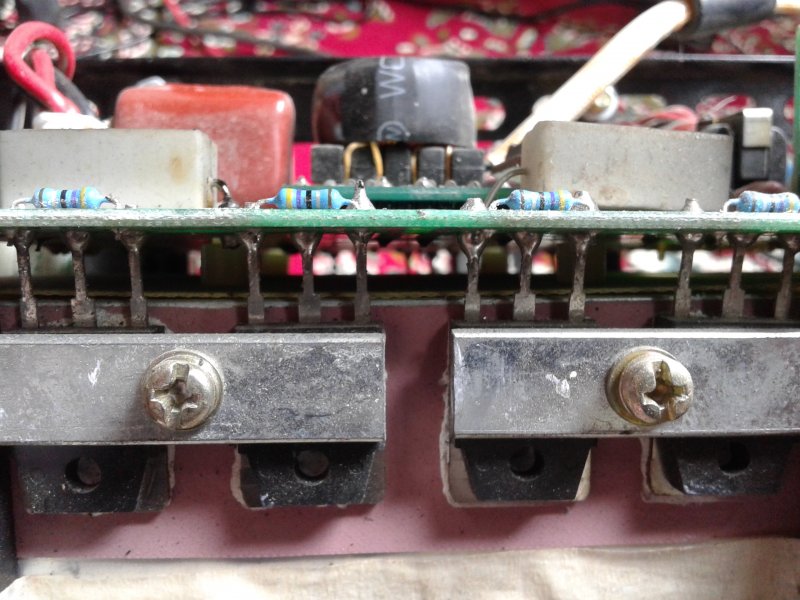

در فتها که در سمت چپ و راست طبق ی دوم این دستگاه هستن.(تصویر زیر)
مولتی متر اتورنج هست و ان را در حالت تست مقاومت ذاشته بودم .پراب قرمز را به پایه وسط فت و مشکی رو به یکی از پایه ها میزدم.پایه وسط با یکی از پایه ها 7.5 تا نزدیک 8 مگااهم نشون میداد و با اون یکی پایه یواش یواش میرفت بالا تا OL روی مولتی متر نمایان میشد.همه فت ها همین ارقام را داشتن.

مشاهده فایل‌پیوست 91890

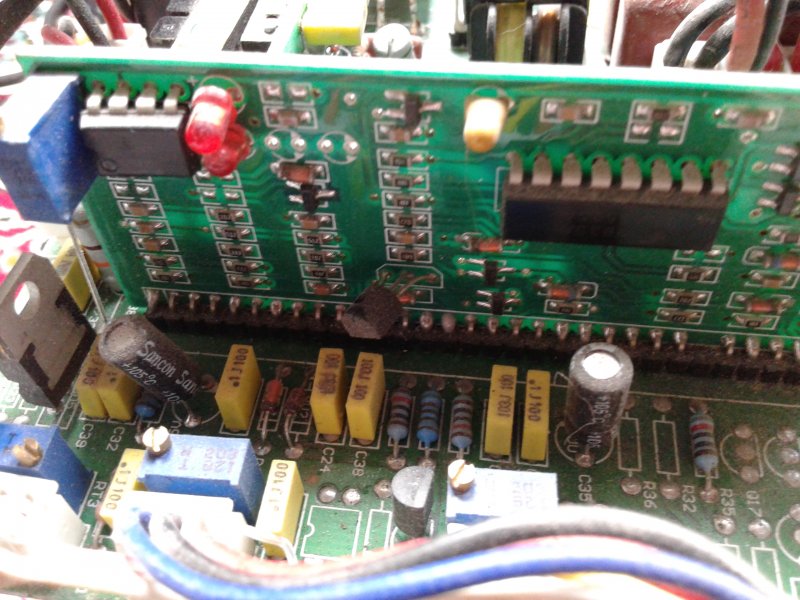

تصویری از بورد کوچک که به صورت عمودی روی بالاترین بورد نصب هست.

مشاهده فایل‌پیوست 91891

سلام

بابت گزارش خوب شما ممنونم

باید اهم متر آنالوگ تهیه کنی چون مشاهده تغییرات با مولتیمتر دیجیتال ممکن نیست (ارزون ترین مولتیمتر آنالوگ هم خوبه حدود 5 تومنی )

و درخصوص فیش 4 سیم سمت راست تصویر که فرمودید چگونه ولتاژگیری کنید باید ببینید اگر از برد تغذیه میاد و دوتا مشکی بیکدیگر متصله و دو تا قرمز هم بیکدیگر متصله ( از طریق برد ) دراینصورت ولتمتر را بین سیم مشکی و قرمز متصل کنید که باید حدود 310 الی 330 ولت باشه (درواقع بخش غیر ایزوله است که گراند آن سیم مشکی است )

و بطور کلی برای انتخاب گراند مناسب دیگر بخش ها و دیگر دستگاهها تاپیک زیر را مطالعه فرمایید و اگر با استثناء و موضوع مبهمی مواجه شدید مطرح فرمایید.

http://www.irantk.ir/irantk53608/#post297281

ولتاژ 24 ولت شما هم درسته و 26 ولت مانعی نداره

برای اندازه گیری ولتاژ آی سی ها و بخش اسیلاتور و ... ابتدا رگلاتور 12 ولت که روی آن عدد 7812 نوشته شده پیدا کنید که روی بالاترین برد است و 3 پایه است و کوچکتر از فت هاست و اگر داخل بیضی مربع قرمزی که مشخص کردم قطعه 3 پایه باشد دراینصورت خودشه که بایدسمت چپش 24 ولت و سمت راستش 12 ولت و پایه وسط که به بدنه فلزی آن متصله گراند است

لذا برای اندازه گیری ولتاژ کلیه آی سی ها و بخش های اسیلاتور و ولتاژ پایین باید مشکی ولتمتر را به فلز این رگلاتور یا پایه وسط آن متصل کنید که عموما به انبر مثبت خروجی دستگاه هم متصله و دراینصورت میتونی از انبر مثبت خروجی هم بعنوان گراند استفاده کنی

حالا بگو پایه 7 آی سی 3140 چند ولته ؟
ضمنا مقاومت فت ها را باید از دو طرف تست میکردی یعنی یکبار پروب مشکی اهم متر به وسط فت ها و بار دیگر پروب قرمز
ولی بنظر میرسه فت ها سالمند
آیا 8 فت داره ؟
شماره فت ها ؟

سپاس



[ITE-1983]

سلام

بابت گزارش خوب شما ممنونم

باید اهم متر آنالوگ تهیه کنی چون مشاهده تغییرات با مولتیمتر دیجیتال ممکن نیست (ارزون ترین مولتیمتر آنالوگ هم خوبه حدود 5 تومنی )

و درخصوص فیش 4 سیم سمت راست تصویر که فرمودید چگونه ولتاژگیری کنید باید ببینید اگر از برد تغذیه میاد و دوتا مشکی بیکدیگر متصله و دو تا قرمز هم بیکدیگر متصله ( از طریق برد ) دراینصورت ولتمتر را بین سیم مشکی و قرمز متصل کنید که باید حدود 310 الی 330 ولت باشه (درواقع بخش غیر ایزوله است که گراند آن سیم مشکی است )

و بطور کلی برای انتخاب گراند مناسب دیگر بخش ها و دیگر دستگاهها تاپیک زیر را مطالعه فرمایید و اگر با استثناء و موضوع مبهمی مواجه شدید مطرح فرمایید.

http://www.irantk.ir/irantk53608/#post297281

ولتاژ 24 ولت شما هم درسته و 26 ولت مانعی نداره

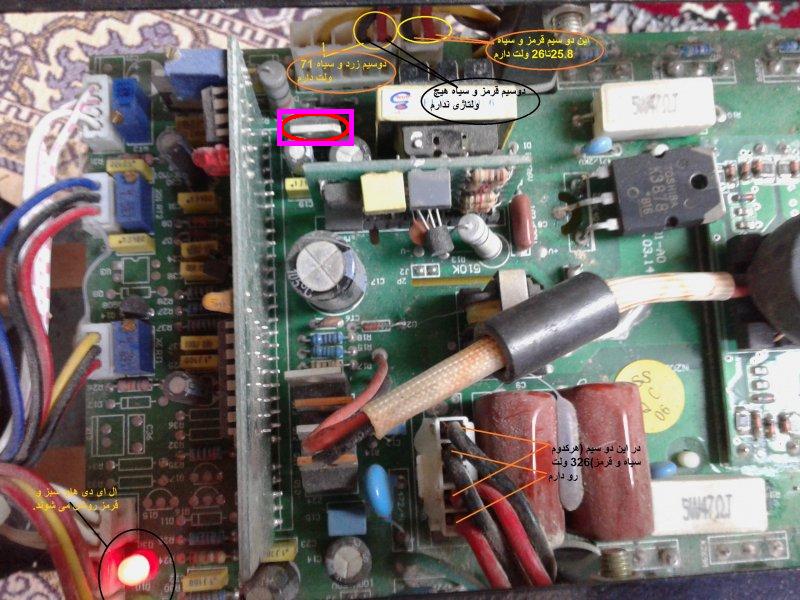

برای اندازه گیری ولتاژ آی سی ها و بخش اسیلاتور و ... ابتدا رگلاتور 12 ولت که روی آن عدد 7812 نوشته شده پیدا کنید که روی بالاترین برد است و 3 پایه است و کوچکتر از فت هاست و اگر داخل بیضی مربع قرمزی که مشخص کردم قطعه 3 پایه باشد دراینصورت خودشه که بایدسمت چپش 24 ولت و سمت راستش 12 ولت و پایه وسط که به بدنه فلزی آن متصله گراند است

لذا برای اندازه گیری ولتاژ کلیه آی سی ها و بخش های اسیلاتور و ولتاژ پایین باید مشکی ولتمتر را به فلز این رگلاتور یا پایه وسط آن متصل کنید که عموما به انبر مثبت خروجی دستگاه هم متصله و دراینصورت میتونی از انبر مثبت خروجی هم بعنوان گراند استفاده کنی

حالا بگو پایه 7 آی سی 3140 چند ولته ؟
ضمنا مقاومت فت ها را باید از دو طرف تست میکردی یعنی یکبار پروب مشکی اهم متر به وسط فت ها و بار دیگر پروب قرمز
ولی بنظر میرسه فت ها سالمند
آیا 8 فت داره ؟
شماره فت ها ؟
مشاهده فایل‌پیوست 91900
سپاس

با درود و سپاس استاد عزیز

رگولاتور رو پیدا کردم.یک پراب مشکی را به بدنه زده در یک طرف ولتاژ 25 و تا 26 ولت داشتم و در طرف دیگر ولتاژ 11.5 تا 12 ولت داشتم.
پایه شماره 7 ای سی 3140 برابر با 6.47 ولت بود.(گراندش رو سیم سیاه گرفتم.پراب مشکی رو در سیم سیاه قرار دادم و پراب قرمز را به پایه 7 ای سی 3140 زدم.همون سوکتی که گفتم 326 ولت دارم .درعکسی که شما در پست اخر دورش رو مستطیل بنفش رنگ کشید.همین عکس رو گفتم.)

بله8 فت دارد 4 فت سمت راست 4 فت سمت چپ.
شماره فت ها هم 23N50E می باشد.عکسشم هم در زیر قرار دادم.



با تشکر



[غزال]

با درود و سپاس استاد عزیز

رگولاتور رو پیدا کردم.یک پراب مشکی را به بدنه زده در یک طرف ولتاژ 25 و تا 26 ولت داشتم و در طرف دیگر ولتاژ 11.5 تا 12 ولت داشتم.
پایه شماره 7 ای سی 3140 برابر با 6.47 ولت بود.(گراندش رو سیم سیاه گرفتم.پراب مشکی رو در سیم سیاه قرار دادم و پراب قرمز را به پایه 7 ای سی 3140 زدم.همون سوکتی که گفتم 326 ولت دارم .درعکسی که شما در پست اخر دورش رو مستطیل بنفش رنگ کشید.همین عکس رو گفتم.)

بله8 فت دارد 4 فت سمت راست 4 فت سمت چپ.

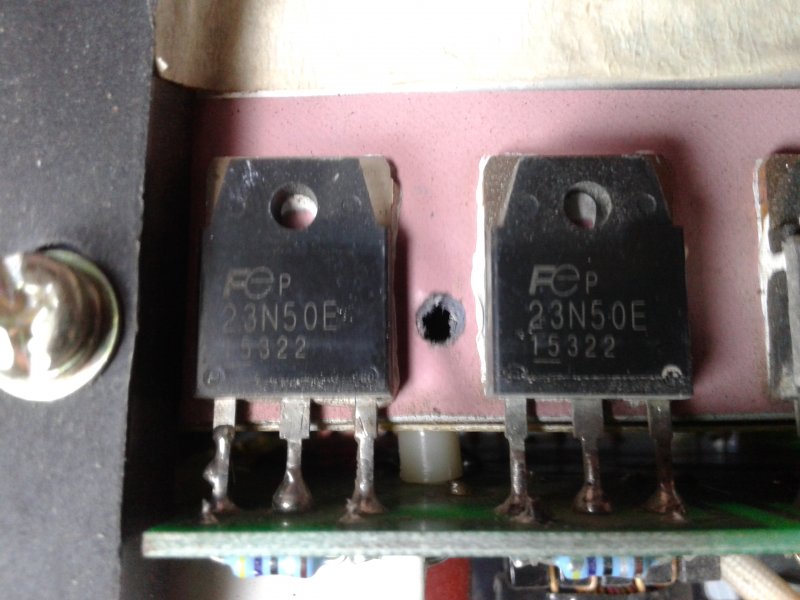

شماره فت ها هم 23N50E می باشد.عکسشم هم در زیر قرار دادم.

مشاهده فایل‌پیوست 91902

با تشکر

سلام

عزیزم عرض کردم گراند کلیه بخش های ولتاژ پایین و آی سی ها و اسیلاتور همون فلز رگلاتوره
ولی شما از گراند بخش غیرایزوله (310 ولت ) استفاده کردید و ولتاژ پایه 7 آی سی را اندازه گیری فرمودید

این بی توجهی ها دود دستگاه را درمیاره و خسارت و صدمه را زیاد میکنه
لذا پروب مشکی را به فلز رگلاتور متصل کن و ببین پایه 7 آی سی 31490 و پایه 15 و 9 و 16 آی سی 3525 چند ولته ؟

سپاس



[ITE-1983]

سلام استاد فاجعه بار اوردم
یکی از پایه های رگولاتور 12 ولت فیکس بود.
برای تست ای سی 3525 وقتی میخاستم پراب قرمز رو به پایه 9 بزنم پروب به یکی از پایه های کناری خورد و صدای تقی اومد و دستگاه هم خاموش شد.الان دستگاه روشن نمیشه.
موندم جواب طرف رو چی بدم.قبلا روشن میشد و چراغ های led و نمایشگر روشن بودن.الان اصلا نه فن نه هیچی روشن نمیشه.
ضمنا در اثر این صدای تق برق اتاقم رفت(البته فعلا در اتاقم کارام رو انجام میدم تا 20 خرداد نقل مکان کنم به مغازه جدید)
خواهش میکنم راهنمایی بفرمایید.ایا تغذیه اسیب دیده؟



[غزال]

سلام استاد فاجعه بار اوردم
یکی از پایه های رگولاتور 12 ولت فیکس بود.
برای تست ای سی 3525 وقتی میخاستم پراب قرمز رو به پایه 9 بزنم پروب به یکی از پایه های کناری خورد و صدای تقی اومد و دستگاه هم خاموش شد.الان دستگاه روشن نمیشه.
موندم جواب طرف رو چی بدم.قبلا روشن میشد و چراغ های led و نمایشگر روشن بودن.الان اصلا نه فن نه هیچی روشن نمیشه.
ضمنا در اثر این صدای تق برق اتاقم رفت(البته فعلا در اتاقم کارام رو انجام میدم تا 20 خرداد نقل مکان کنم به مغازه جدید)
خواهش میکنم راهنمایی بفرمایید.ایا تغذیه اسیب دیده؟

سلام

نگران نباش مهم نیست

اگر مقاومت پایه وسط فت ها با پایه های کناری اهم کمی داره دراینصورت چند تا از فت ها سوخته و لذا دراینصورت 4 فت تهیه کن که حداقل 60 آمپری باشند درغیر اینصورت فت ها سالمه

ولی آی سی 3525 و 3140 بخر که قیمتی نداره و لازمه
عزیزم پست ها را با دقت زیادی مطالعه و اجرا کن دفعه قبل که علیرغم تاکید و توضیح مفصل ، گراند صحیحی انتخاب نکرده بودی باید میسوخت پس عجله نکن و با دقت کار کن.

سپاس
