با تشکر از شما جناب غزال
( تازه فارغ التحصیل هستم )

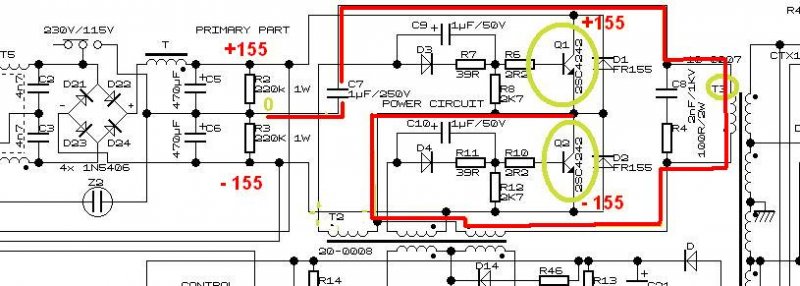

جناب غزال نقش خازن در مدار فوق ایا ایجاد اختلاف فاز میباشد ؟
یا نقش دیگری دارد ؟
سلام
در مدارهای اوت پوت تغذیه حاوی ترانس ، وجود خازن سری یا موازی یا .. بسیار ضروری است
تا اولا دامنه ولتاژهای القایی و مضر را کم کنه
ثانیا در فرکانس تشدید مناسب با حداقل انرژی ، حداکثر بازدهی را داشته باشیم
عوارض خرابی این خازن در جریان پایین محسوس نیست و نقص عملکرد سیستم و اتلاف انرژی قابل تحمله ولی اگر بخش پرسش و پاسخ تلویزیون CRT را جستجو کنید کلیه تعمیرکاران خاطرات نامیمونی از این خازن ها دارند زیرا کوچکترین صدمه این خازن موجب افزایش وحشتناک جریان هوریزانتال و سوختن پیاپی ترانزیستور میشه
بطوریکه استاد بزرگ جناب صابری عزیز با لامپ سری تمهیدی جهت جلوگیری از صدمه متوالی ترانزیستور اندیشیدند که بعنوان یکی از تاپیک های مهم منظور شده است
وظیفه فرعی این خازن جلوگیری از عبور جریان DC است زیرا ولتاژ DC دشمن خونخوار ترانس است و بهمین دلیل بوبین رله های DC بواسطه عبور جریان DC داغ میکنند
البته ممکنه شما ولتاژ DC به ترانسی اعمال نکنید اما در صورت عدم تقارن سیکل مثبت و منفی درواقع ولتاژ DC هم به ترانس اعمال میشه و باباشو درمیاره ولی این خازن مانع میشه و لذا ترانس هر تغذیه ای که با خازن سری باشه نمیسوزه مگر ابتدا این خازن صدمه ببینه
مطالب فوق ، دلیل علمی این پدیده بود و در عمل هم سالیان درازی تجربه کردم و باوجودیکه در الکترونیک فسیل شدم اما یک نمونه هم برخلاف مدعای فوق ندیدم
البته شاید بمیزان کافی فسیل نشده باشم و دیگران دیده باشند اما دراینصورت هم تاثیر چندانی بر پدیده و دلایل فوق نمیذاره و
لذا احتمال سوختن ترانس تغذیه ای که با خازن سری باشه بسیار بسیار بسیار بعیده و با تست آن وقت خود را تلف کرده اید
( البته منظور این نیست که با رطوبت و چکش هم صدمه نمی بینه )
و نیز مقصودم ثانویه ترانس هایی که هایولتاژ تولید میکنند نیست زیرا هایولتاژ داستان دیگه داره و مطالب فوق در خصوص ترانس تغذیه بود ولی در خصوص سیم پیچ اولیه کلیه ترانس های دنیا هم صادقه
بعبارتی ترانس هایی که با خازن سری شده اند دو دسته هستند
1- ترانس کاهنده مانند ترانس تغذیه که هرگز نمیسوزه (اگه با خازن سری باشه )
2- ترانس افزاینده که اولیه این ترانس ها هم هرگز نمیسوزه (اگه با خازن سری باشه ) و اگر بسوزه قطعا ثانویه میسوزه نه اولیه
دیگه از نفس افتادم
سپاس
