تحلیل و روش عیب یابی منبع تغذیه 0 - 30 ولت 3 آمپر

[غزال]

ببخشید دو تا سوال دیگه
یکی اینکه اگه بخوام به جز ال ای دی یه بازر هم به مدار اضافه کنم که هنگام اتصال کوتاه بوق بزنه چکار باید بکنم.
یکی دیگه هم اینکه میخوام یه پتانسیومتر دیگه برای تنظیم دقیق تر ولتاژ به مدار اضافه کنم .
ممنون میشم راهنمایی کنید.
سپاس

درود
برای افزودن بیزر ، با توجه به ولتاژ مورد نیاز بیزر یک مقاومت مناسب ( ۲ الی ۱۰ کیلو) با بیزر سری کن و با مجموعه d12 و r22 موازی کن .
برای تنظیم دقیق ولتاژ ، دو پایه یک پتانسیومتر ۱ کیلو را با پایه ابتدایی یا انتهایی p1 سری کن.

سپاس



[f4rshad]

ممنون از وقتی که میزارید
بازر ۳ ولت هست
چه مقاومتی باید سری کنم؟
سپاس



[غزال]

ممنون از وقتی که میزارید
بازر ۳ ولت هست
چه مقاومتی باید سری کنم؟
سپاس

درود
لطف عالی مزید
اگه بیزر معمول باشه که جریان قابل توجهی نمیخواد حدود ۳ کیلو تست کن و البته هر چه بزرگتر باشه بهتره بشرطی که موجب اختلال کار بیزر نشه و اگه صداش ضعیف و غیرعادی بود مقاومت کوچکتر استفاده کن

سپاس



[f4rshad]

سلام جناب غزال
کارهایی که گفتید رو انجام دادم هم پتانسیومتر خوب کار کرد هم بیزر.
فقط پل دیود که نصب کردم با خازن ۴۷۰۰ ولتاژ منبع تغذیه صفر شد فکر کنم ترانزیستور سوخت
کاری که انجام دادم رو براتون میگم هر جاش که اشتباه بود ممنون میشم راهنمایی کنید
من یکی از خروجی های ترانس رو به ورودی هر دو تا پل دیود وصل کردم.
یکی دیگه از خروجی های ترانس که ۳۲ ولت بود رو به پل دیود کلی مدار وصل کردم و یکی دیگه از خروجیهای ترانس که ۸ ولت بود رو به پل دیود که گفته بودید باید به کلکتور ترانزیستور وصل بشه وصل کردم
این پل دیود که دو تا خروجی داشت فقط مثبتش رو به کلکتور ترانزیستور وصل کردم.
منبع تغذیه رو روشن کردم ولتاژ رو نشون داد به محض اینکه به مصرف کننده وصلش کردم ولتاژ صفر شد.
سپاس

با



[غزال]

سلام جناب غزال
کارهایی که گفتید رو انجام دادم هم پتانسیومتر خوب کار کرد هم بیزر.
فقط پل دیود که نصب کردم با خازن ۴۷۰۰ ولتاژ منبع تغذیه صفر شد فکر کنم ترانزیستور سوخت
کاری که انجام دادم رو براتون میگم هر جاش که اشتباه بود ممنون میشم راهنمایی کنید

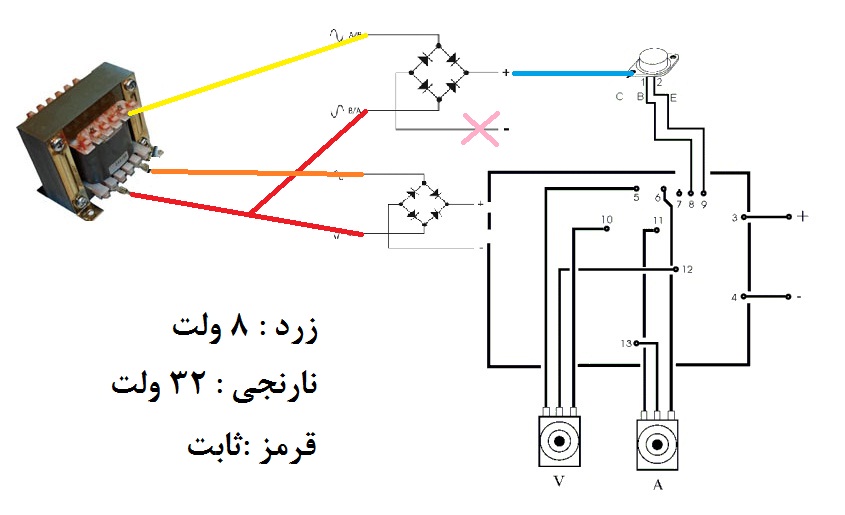

من یکی از خروجی های ترانس رو به ورودی هر دو تا پل دیود وصل کردم.
یکی دیگه از خروجی های ترانس که ۳۲ ولت بود رو به پل دیود کلی مدار وصل کردم و یکی دیگه از خروجیهای ترانس که ۸ ولت بود رو به پل دیود که گفته بودید باید به کلکتور ترانزیستور وصل بشه وصل کردم
این پل دیود که دو تا خروجی داشت فقط مثبتش رو به کلکتور ترانزیستور وصل کردم.
منبع تغذیه رو روشن کردم ولتاژ رو نشون داد به محض اینکه به مصرف کننده وصلش کردم ولتاژ صفر شد.
سپاس

با

درود

اگه روی کاغذ بکشی متوجه میشم چکار کردی ولی بنظر میرسه درست انجام دادی
احتمالا ولتاژ بیشتر از کلکتور انتخاب کردی
ولتاژی که انتخاب میکنی نباید بیشتر از ولتاژ کلکتور باشه
در حالت اولیه تست کن که عیب را پیدا کنی و مجددا تست کن.
سپاس



[f4rshad]

سلام
خدمت شما



[غزال]

سلام
خدمت شما

درود
اشکال داره
اولا نیم موج 8 ولت را نداری و ثانیا ورودی پل ها مشترک نداشته باشد و فقط ولتاژ منفی خروجی پل ها بهم متصل و مشترک و بعنوان گراند داخلی تغذیه منظور شود.
ابتدا کل مدار را به ۳۰ ولت متصل و عیب را رفع کن

سپس کلکتور را با دیود پلی تغذیه کن که یکی از ورودی های این پل یکبار به ۳۰ ولت و بار دیگه به ۱۵ ولت متصل بشه
و بقیه مدار را به آداپتوری متصل و تست کن و نتیجه را اعلام کن

سپاس



[f4rshad]

منظورتون از نیم موج خازن هست؟(خازن رو یادم رفت توی عکس بزارم)
برای ورودی پلها که گفتید مشترک نداشته باشه لطف میکنید توضیح بدید چکار کنم آخه برای خروجی های ۳۲ و ۸ و ۱۸ این خروجی مشترکه.

برای تنظیم ولتاژ کلکتور میخواستم یه کلید بزارم که وقتی ۳۲ ولت خواستم کلکتور به جای قبلی خودش تو مدار وصل بشه وقتی هم خواستم ۸ ولت وصل بشه به پل دیود جدید وصل شه ، این کار اشتباهه؟
این که گفتید به آداپتور وصل کنم یعنی یه آداپتور دیگه جدا از مدار بزارم؟
ببخشید زیاد سوال میکنم
جهت عیب یابی ولتاژ تغذیه آیسی ها باید روی هر دو پایه ۴ و ۷ ۳۲ ولت باشه؟
با تشکر



[غزال]

منظورتون از نیم موج خازن هست؟(خازن رو یادم رفت توی عکس بزارم)
برای ورودی پلها که گفتید مشترک نداشته باشه لطف میکنید توضیح بدید چکار کنم آخه برای خروجی های ۳۲ و ۸ و ۱۸ این خروجی مشترکه.

برای تنظیم ولتاژ کلکتور میخواستم یه کلید بزارم که وقتی ۳۲ ولت خواستم کلکتور به جای قبلی خودش تو مدار وصل بشه وقتی هم خواستم ۸ ولت وصل بشه به پل دیود جدید وصل شه ، این کار اشتباهه؟
این که گفتید به آداپتور وصل کنم یعنی یه آداپتور دیگه جدا از مدار بزارم؟
ببخشید زیاد سوال میکنم
جهت عیب یابی ولتاژ تغذیه آیسی ها باید روی هر دو پایه ۴ و ۷ ۳۲ ولت باشه؟
با تشکر

درود
برای ولتاژهای مختلف کلکتور ورودی مشترک پل اشکال نداره یعنی یک سیم ثابت به ورودی پل متصل میشه و سر دیگر ورودی در زمان دلخواه به ولتاژ های مختلف متصل میشه
اما برای بقییه مدار باید دو سیم مجزای متناوب داشته باشی در ثانویه همون ترانس یا ترانس دیگر
حالا منفی این دیود پل و منفی دیود پل اول را بهم متصل میکنی و به مدار تغذیه متصل میکنی
و مثبت پل اول را به کلکتور و مثبت پل دوم را به بقیه مدار متصل میکنی

میتونی ثانویه مجزایی روی همین ترانس بپیچی
موضوع رله که گفتی درسته

برای عیب یابی
روش عیب یابی را در پست ۶۸ همین تاپیک تقدیم کردم

سپاس



[f4rshad]

سلام
ممنون از راهنماییتون
اگه بخوام برای کلکتور ترانس مجزا بزارم باید با چه ولتاژ و آمپری باشه؟
عیب یابی رو طبق همون پستتون دارم انجام میدم
توی قسمت دوم گفتید که 2- بررسی و تست ولتاژ تغذیه آی سی ها ( پین 4و7 )
پین ۴ آیسی ها ۳۲ ولت هست ولی پین ۷ ولتاژ نداره . پین ۷ هم باید ۳۲ باشه؟
