درود
در مورد زینر گفتم زمانیکه نمایشگر با نور کم روشن میشه ببین ولتاژ زینر چند ولته که حتما کمتر از ۶ ولته
اگه کمتر از ۶ ولت بود یک مقاومت ۲ کیلو ( R13) که با زینر سری هست با یک ۲ کیلوی دیگه موازی کن درست میشه یا در R13 بجای ۲ کیلو ۱ کیلو نصب کن.

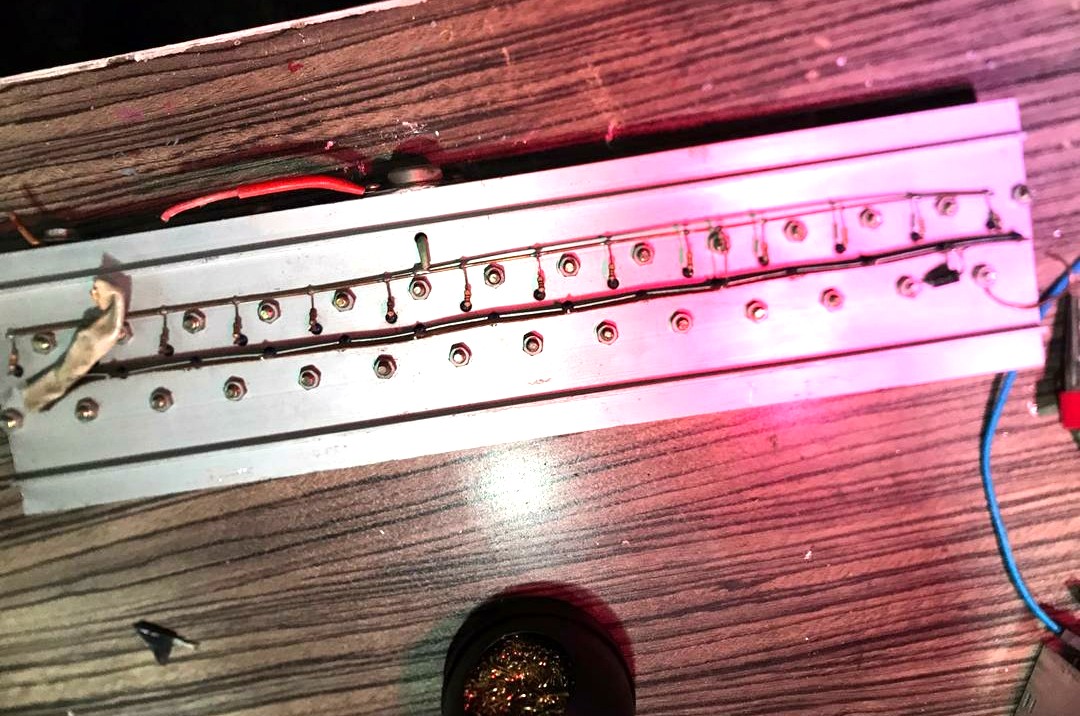

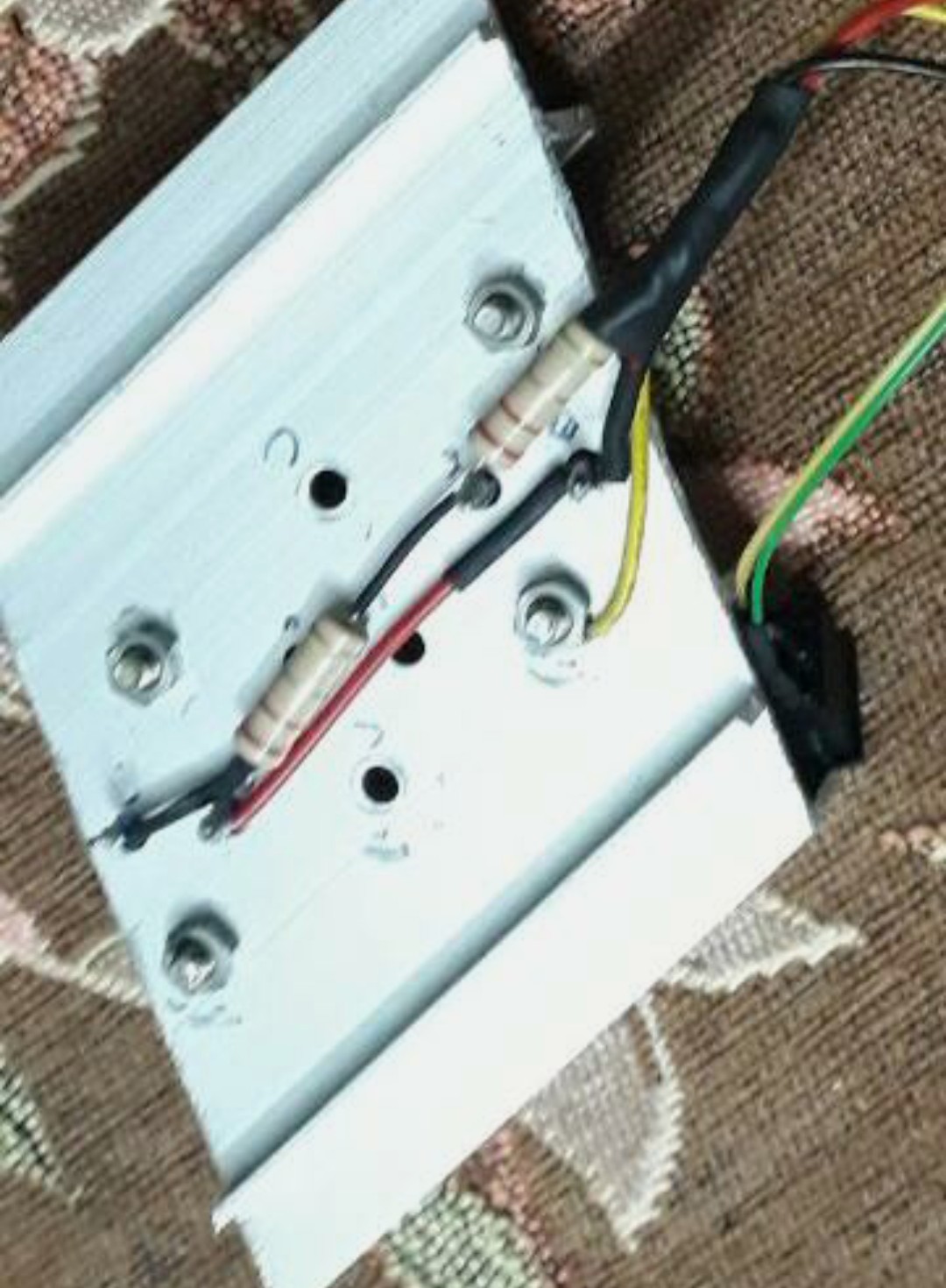

در مورد مقاومت های امیتر حتما اشتباهی داری چون همه مقاومت های امیتر باید به یک اندازه داغ کنه .
احتمالا شبیه شکل زیر سیم کشی کردی

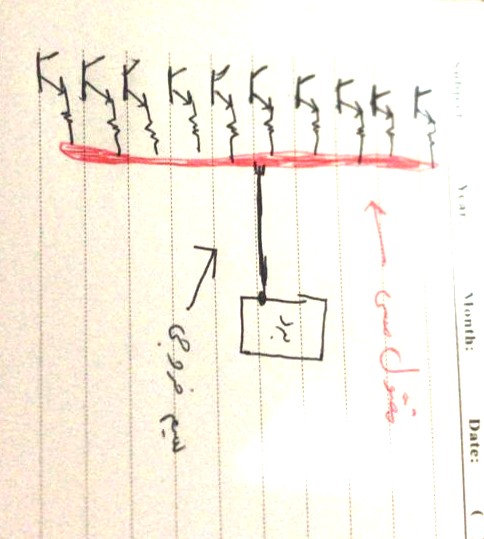

باید ولتاژ ورودی هر ترانزیستور با سیمی به طول مساوی به یک نقطه متصل باشند
و خروجی ترانزیستور ها هم با طول سیم مساوی به یک نقطه متصل باشند تا همه مقاومت های امیتر به یک اندازه گرم شوند
شبیه شکل زیر باشه
سپاس

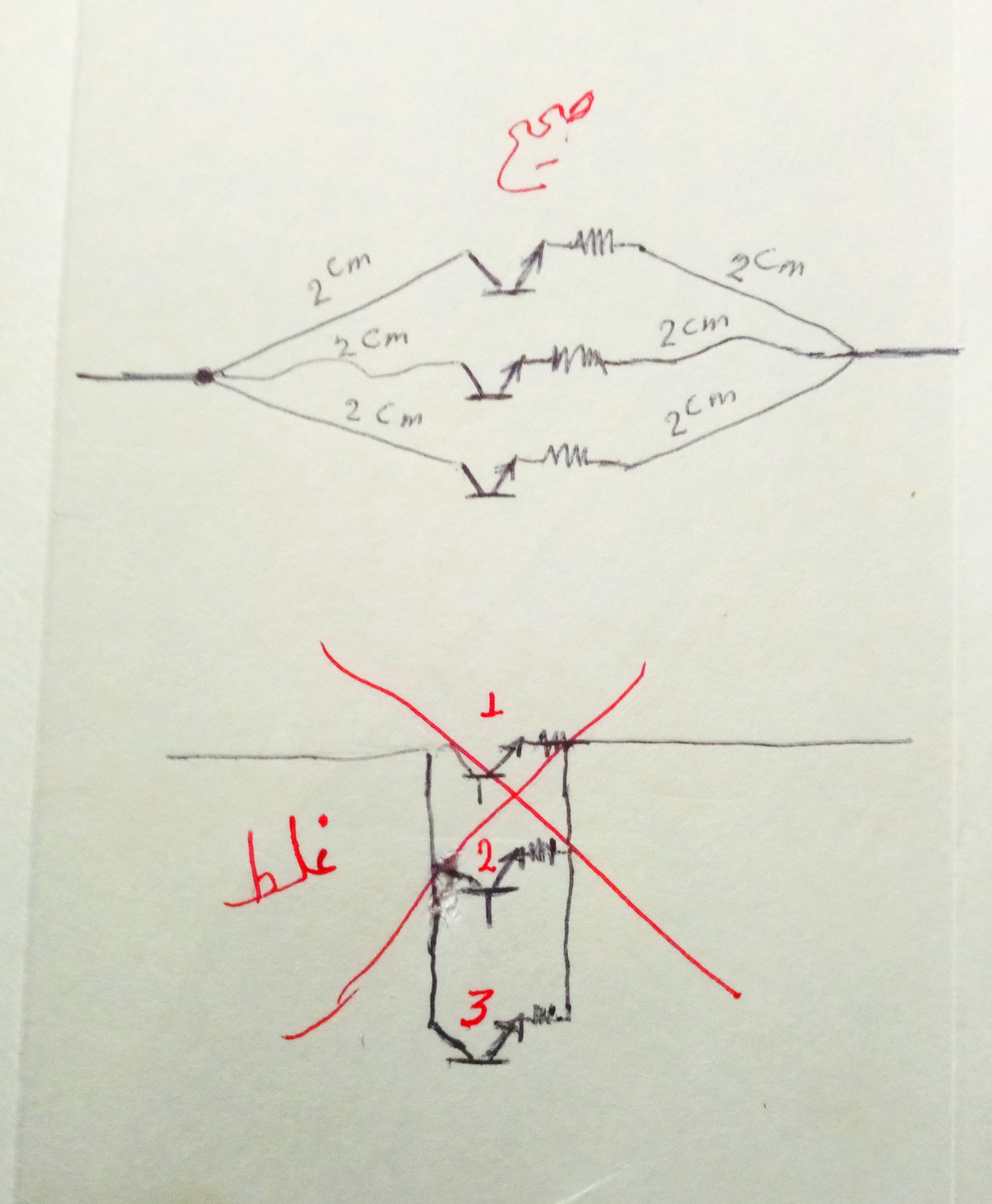

در شکل پایین که نادرست هست مقاومت و ترانزیستور شماره ۱ بیشتر از بقیه داغ میکنه چون کمترین طول سیم به کلکتور و امیترش متصله
و مقاومت و ترانزیستور ۳ کمتر از بقیه داغ میکنه چون طول سیمی که به کلکتور و امیترش متصله از بقیه بیشتره
باید به کلکتور همه ترانزیستورها طول سیم مساوی متصل باشه
امیتر هم همینطور مانند شکل بالایی .
ضمنا باید جنس و ضخامت سیم ها هم یکسان باشه
در شکل بالایی اگر در ترانزیستور دوم سیم مستقیم استفاده میکردم کوتاه تر از بقیه میشد لذا سیم را با خم کشیدم که طولش با اولی و سومی مساوی بشه در عمل هم باید اینکارو کنی یعنی کلیه سیم ها از هر جهت مساوی باشند
آفرین همینکه به این پدیده برخورد کردی یعنی تونستی آمپر بالایی ازش بگیری که چنین حالتی را متوجه شدی که بترتیب حرارت مقاومت ها بیشتر میشه آفرین .
مشاهده فایل‌پیوست 172791
