پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی
درود
آخه پسر خوب با چه استدلالی بجای ۶۸/. اهم از ۳۳ اهمی استفاده کردی و صداشو هم در نیاوردی ؟
فکر نکردی دستکاری و تغییر خودسرانه قطعات بدون اطلاع من بابامو درمیاره ؟
اگه تصادفا عکس ارسال نمیکردی و مقاومت آجری را ندیده بودم ۲۰ تا پست دیگه هم باید دنبال نخود سیاه میگشتم .
اگه با این مقاومت بخوای ۱ آمپر از این تغذیه بکشی یعنی باید ۳۳ ولت روی این مقاومت افت کنه تا ۱ آمپر بهت بده و دراینصورت اگه ولتاژ خازن بزرگ ۴۰ ولت هم باشه فقط ۵ ولت به کلکتور ترانزیستور و ورودی رگلاتور میرسه و با این ۵ ولت چطور کار کنه و بهت ۱۰ ولت بده ؟
اگه با ۲۶ ولتی که خازن بزرگ داره ۱ هم ولت داده بخاطر من بوده و دلش به حالم سوخته که داری با این کارهات بابای منو درمیاری .
اگه عاقبت از دست تو دق نکنم شانس آوردم .
سپاس
سلام استاد عزیز وقت بخیر
بنده رو ببخشید منطقه ای هستم که اینترنت خوبی نداره و انتن دهی بسیار ضعیف هست بابت دیر کردم عذر میخوام
بابت این ۳۳ اهمی واقعا عذر میخوام کوتاهی من بوده من سفارش دادم مقداری لوازم و دوتا اجری ۱۰ وات ۲۲ صدم و دوتا هم ۳۳ صدم داشتم تو سفارشم لیست قطعات رو هم که نگاه کردم قطعاتو تست کنم ۳۳ صدم بود منم به دلیل عجله ای که داشتم بدلیل قطع ناگهانی نت میخواستم ببینم درست میشه یا ن که از شما کمک بخوام و اصلا دیگه روی خود مقاومت رو دقت نکردم و همون که۳۳ رو دیدم گفتم درسته دیگه
اما اشتباه بزرگی‌کردم و شمارم ازرده خاطر کردم و خیلی معذرت میخوام
همون ۶۸صدمی که داشتم تست کردم مشکل جریان دهی حل شد
اما به یه مشکل جدید برخوردم ولوم جریان به خوبی کارشو انجام نمیده

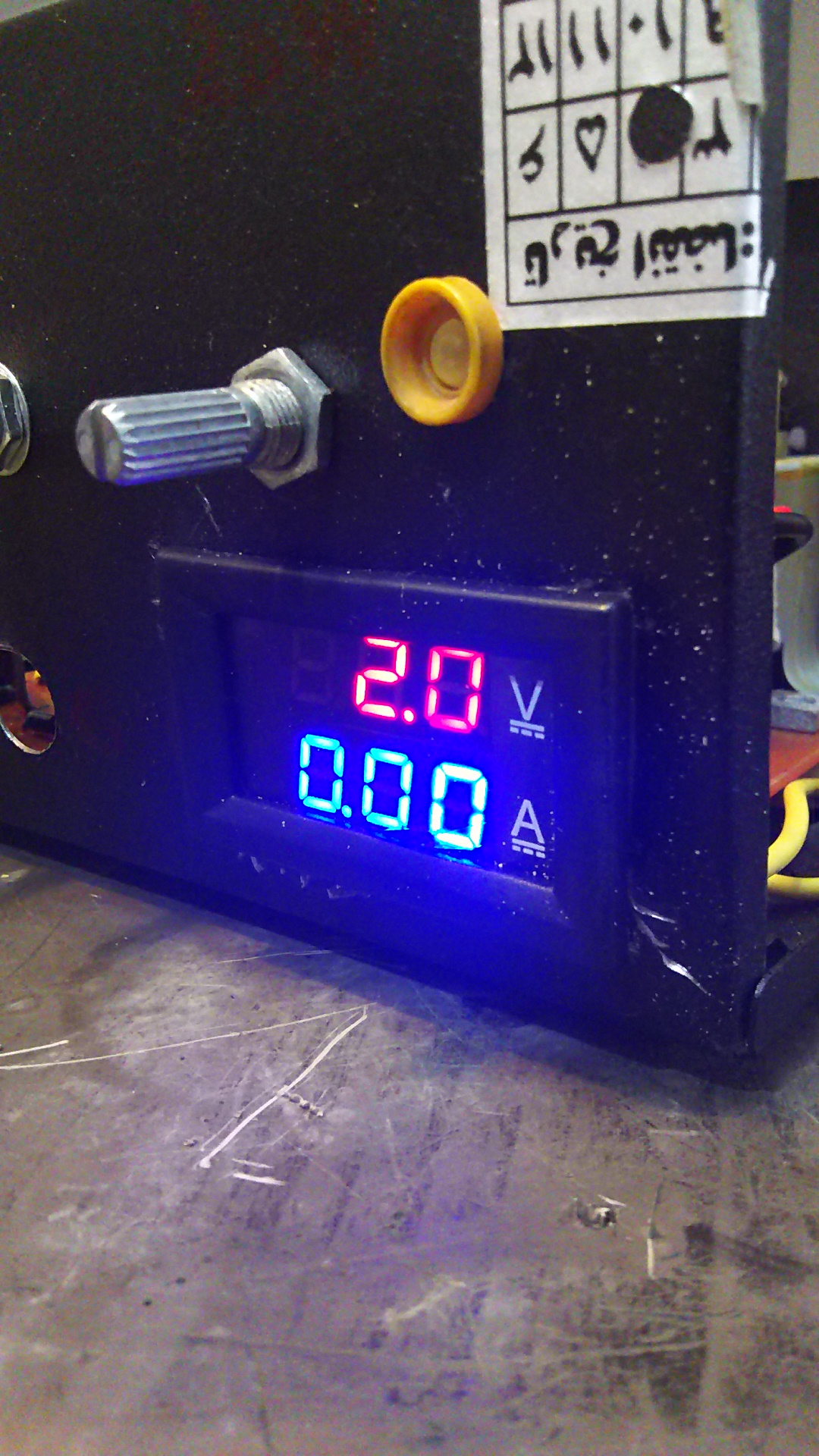

وقتی تا ته کم میکنیم که یعنی جریان ۰ و باید ولتاژ رو‌هم ۰ کنه ولتاژ رو تا ۳.۲ کم میکنه البته وقتی این اتفاق میوفته که ولوم ولتاژ رو بالاتر از پنج ولت تنظیم کردم
وقتی ولتاژ رو به زیر ۳ ولت میرسونم (ولتاژ خروجی) ولوم جریان رو تا ته هم که کم میکنم نه ال ای دی روشن میشه ن بازر صوت میزنه در همین حالت وقتی ولوم ولتاژ رو زیاد میکنم و ولتاژ بالا تر از سه و چهار میشه ال ای دی روشن میشه
با اپ امپ هایه دیگم تست کردم جواب نداد
یه سری به یه همچین مشکلی برخورده بودم ایراد از این بود که ولتاژ dc به دو سر خازن میدادم یعنی پل دیود رو روی خود ترانس سوار کرده بودم و دو سر مثبت و منفیه پل دیود رو داده بودم به مدار که در این حالت یکی از خازن هایه ۴۷ میکرو عملا از مدار خارج میشه
یک سریم مدارو بستم همه چیز نرمال و صحیح بود اما یادم رفته بود خازن ۴۷ میکرو فاراد رو بزارم خازن ظرفیتش اشتباه بود د مونتاژ کردم که تعویض کنم بعدش یادم رفت

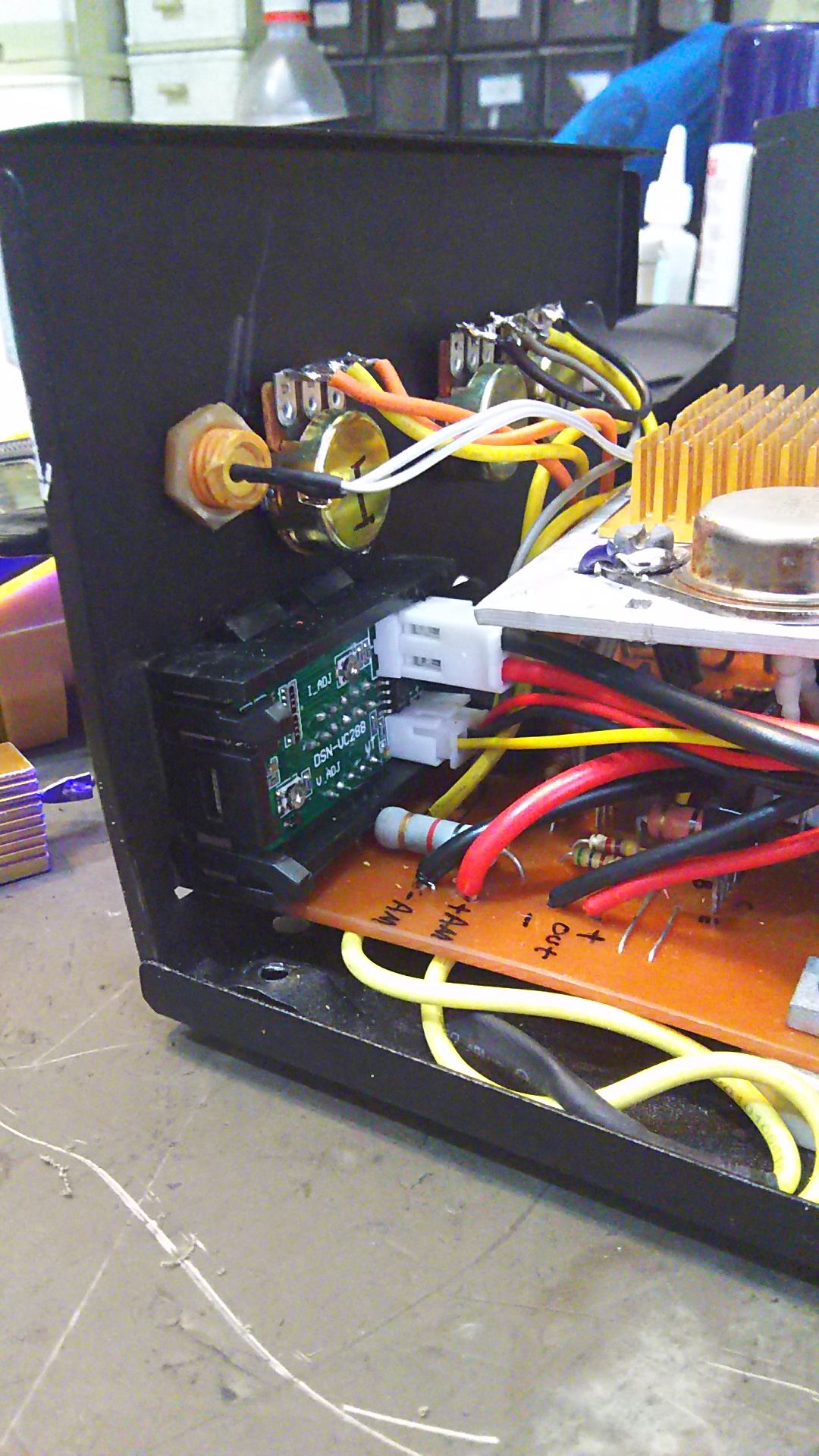

میخاستم بدونم عیب این برد من چیه دقیقا
و اینکه راهی داره ولتاژ dc به مدار بدیم ؟ اگه بشه خیلی خوب میشه چون برای کار هایه خیلی حساس نمیخام ورودیش یه پاور صنعتی سوئیچینگ یا اداپتور میزارم که هم هزینش کم بشه هم برای کساییکه کارایه خیلی حساس نمیخوان انجام بدن باهاش به کار بیاد از نظر وزن و حجم هم خیلی تغییر میکنه
اگه بشه همچین چیزی خیلی خوب میشه
ممنون میشم راهنماییم کنید که چطوری ولتاژ دی سی بدم به مدار و را بندازمش
خیلی ممنون استاد نمیدونم واقعا جطوری لطف و زحمات شمارو جبران کنم خیلی خیلی ممنونم از شما
