سلام به همه دوستان
همانطور که همه شما عزیزان می دانید ، در فلزیابهای pi قلب دستگاه سیم پیچ ان است که اگر به درستی پیچیده نشود حتی با یک دور خطا باعث ازبین رفتن کارکرد و اختلال در کار دستگاه می شود . اگر شما از محاسبات بسیار دقیق طراح اکاهی داشته باشید مطمئنا برای ساخت سیم پیچ از روش علمی استفاده خواهید کرد و با استفاده از تجربیات دیگران و دستورات انها کویل نمی سازید . دوست من مطمئن باشید کویلی که من می پیچم با کویلی که شما می پیچید ( با دستورالعمل یکسان ) از نظر اهم ، اندازه و .... کاملا متفاوت است . یکی از این دلایل نوع سیم است حتی اگر از یک کارخانه باشد چون خود کارخانه هر چند صد کیلومتر سیم تولید شده یک جدول اهمی جدید با مقادیر حساب شده جدید ارائه می کند ان هم دلایل زیادی دارد منجمله درصد ناخالصی مس در هر تن مواد اولیه وارد شده به کارخانه .کافیست شما از چند فروشگاه متفاوت یک نمره سیم به طول 50 متر تهیه کنید و با یک مولتی متر اهم ان را با ولتاژ و جریان دهی ثابت حساب کنید انوقت تفاوت اهمی را به بینید (( من این ازمایش را انجام دادم ))
در ضمن ایا تا حالا از خود پرسیده اید که چرا مثلا در یک فلزیابی مثل ماین دایور و یا ماینر کویل باید 2.5 اهم باشد چرا مثلا 4 اهم نباشد ؟ این مقدار حساب شده بر چه اساس و منطقی ارائه شده ؟
ماین دایور من با کویل 1.56 اهمی و مقاومت 826 اهمی بالاترین راندمان را دارد . ( با انجام محاسبات ))
ایا می دانید که طراح المانی برای محاسبه کویل از مقاومت متال فیلم که دقیق هست و تلرانس ان در پیک ها ولتاژی مک است استفاده کرده حال در بازار ما این مقاوت کم هست و مجبوریم نمونه مشابه بزنیم خوب حالا با این مقاومت مشابه که دارای تلورانس متفاوت و مقاومت متفاوت در پیک هاست ، مقدار کویل چقدر تغییر می کند ؟ و یا چه بلایی در شکل موج کویل بوجود می اورد ؟ (( در دستگاه من این مقاومت ایجاد پسخورد کرده بود ))
و یا مسائل دیکر ...
برای همین دوست عزیز من به نوبه خود شدیدآ توصیه می کنم که حتما کویل خود را با محاسبات دقیق درست کنید . برای همین در این مقاله من لازم دیدم که برای پی بردن اهمیت کویل در فلزیاب pi اصول طراحی کویل را در این سایت درج کنم .
دوستان گرامی از انجایی که نوشتن و انجام این محاسبات طولانی و دارای نکات بسیار است لذا من در این مقاله به تیترهای اصلی می پردازم و به اصلاح من جاده را نشان می دهم راه پیمایی با خودتان
پوزش من را بپزیرید .
مدارات R-L

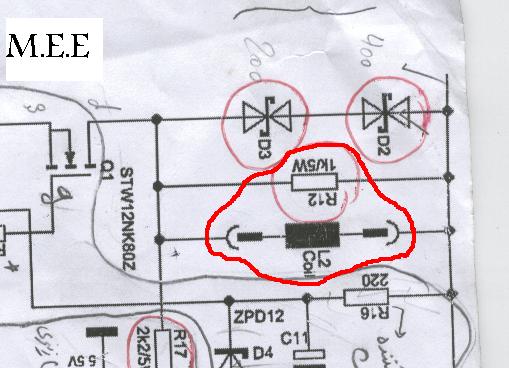

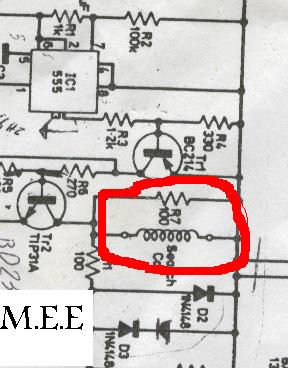

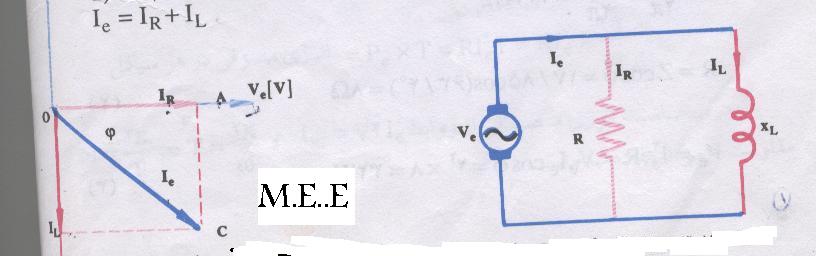

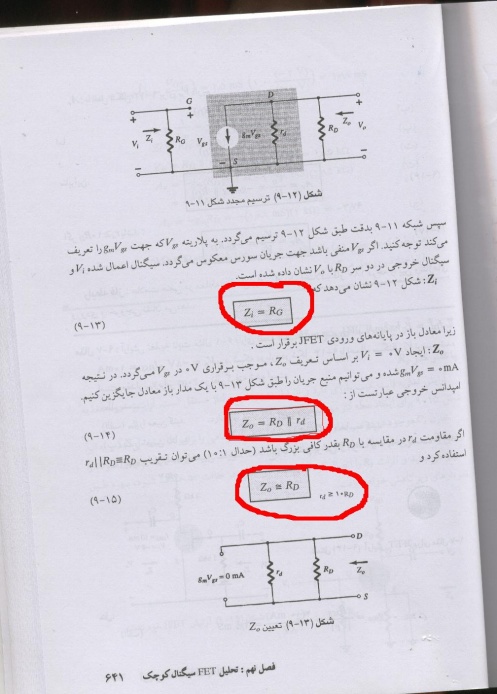

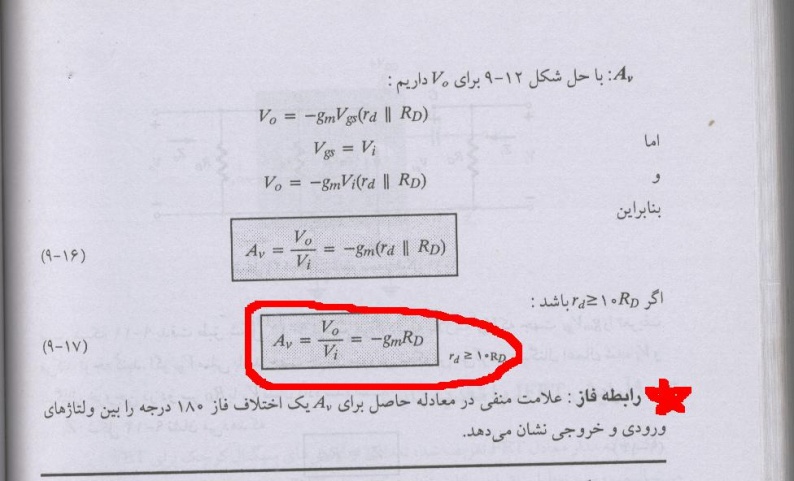

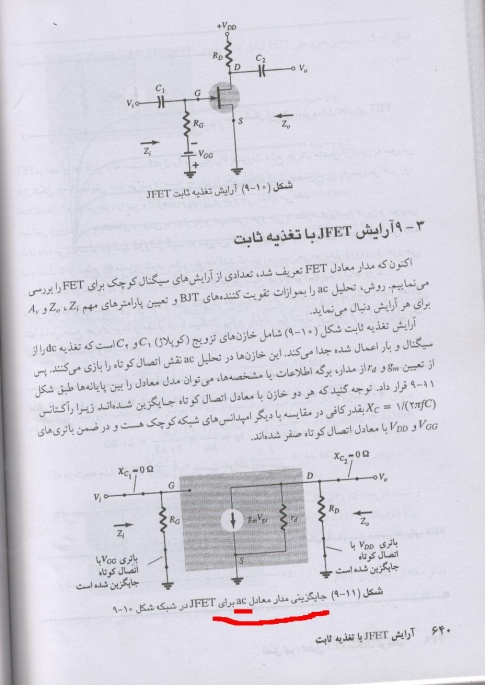

دوستان در 95% فازیاب های PI برای القاء مفناطیسی از مدار RL موازی استفاده کردند . مدارات R-L موازی ، از یک مقاومت اهمی و یک راکتانس القایی با اتصال موازی تشکیل می شود . این مدارات به صورت گسترده در مدارهای مخابراتی ، ********** سازی ، تله های فرکانسی و غیره استفاده می شود . این مدارات را در شکل زیر می بینید . کلdه محاسبات R-L موازی می توان گفت که از بردارهای جریان شروع می شود شکل بردارهای جریان در مدارات R-L نیز در شکل زیر امده .
بر طبق شکل بردارهای جریان می توان گفت که جریان مدار Ie از دو جریان Il و Ir تشکیل می شود . چون ولتاژ دو سر مقاومت و سلف برابر است و زاویه فازهای جریان های سلف و مقاومت یکی نیست ، در محاسبات R-L موازی ، ولتاژ را مبنا قرار می دهیم و دیاگرام برداری مقاومت و سلف را بر اساس مبنا ولتاژ رسم می کنیم .
پس بر طبق شکل بردار جریان داریم :
بردار Ie = بردار Ir + بردار Il
محاسبه امپدانس :
امپدانس سیم پیچ یکی از نکات بسیار مهم است که حتما باید راعیت شود شما باید کویلی بسازی که از نظر امپدانس باید با امپدانس خروجی تقویت قدرت مدارتان یکی باشد .
Ie= Ve/Z و Ir=Ve/r و Il=Ve/XL
همچنین Ie^2 = Ir^2+Il^2
با جایگزین کردن مقادیر IL , Ir , Ie می توان نوشت :
Ve^2/z^2 = ( Ve^2 /r^2) +(Ve^2/XL^2
و بطور کلی برای امپدانس داریم :
1/z^2 = (1/r^2) + ( 1/XL^2)
محاسبات اختلاف فاز :
در این قسمت فقط به فرمول ها بسنده می کنم .
Sin ∂ = z/XL
Cos ∂ = Z/r
∂ = tan^-1 (r/XL)
محاسبه توان ها در R-L :
برای محاسبه توان کویل مطمئنا به رابطه های زیر نیاز پیدا می کنید
1 < توان موثر :
Pe = Ie * Ve cos∂
2> توان راکتیو :
Pe = Ve * Il = Ve * Ie sin ∂
3> توان ظاهری :
Ps = Ve * Ie
محاسبه ضریب کیفیت
با این فرمول می توانید کیفیت انرژی ذخیره شده در کویل که را بطه مستقیم با بر کاوش در دستگاه فلزیلاب را دارد محاسبه کرد (( قابل توجه دوستانی که می خواهند برد دستگاه را زیاد کنند ))
[/FONT]
دوست گرامی انجام محاسبات کویل و طریقه ساخت علمی ان بر طبق محاسبات بسیار ساده است ولی بسیار بسیار طولانی که باید به دفعات از فرمول های مختلف استفاده کنید و این هم در یک مقاله نمی گنجد . لذا من فقط به فرمول های اصلی در R-L موازی فقط برای اشنایی شما دوستان بسنده کردم پس برای پیدا کردن راه حل ها و انجام دیگر محاسبات می توانید به کتاب تحلیل مدار مراجعه کنید خودم کتاب ، تحلیل مهندسی مدار (( ویلیام اچ.هیت و جک ای.کمرلی با ترجمه محمود دیانی )) قسمت مدارهای R-L موازی را مطالعه کردم و پاسخ گوی سوالات من بوده است .
در قسمت دوم مقاله اثر فرکانس را بر کویل و مقاومت را اپلود می کنم که بسیار مهم و قابل توجه می باشد .
با ارزوی موفقیت همه شما دوستان mohammad
همانطور که همه شما عزیزان می دانید ، در فلزیابهای pi قلب دستگاه سیم پیچ ان است که اگر به درستی پیچیده نشود حتی با یک دور خطا باعث ازبین رفتن کارکرد و اختلال در کار دستگاه می شود . اگر شما از محاسبات بسیار دقیق طراح اکاهی داشته باشید مطمئنا برای ساخت سیم پیچ از روش علمی استفاده خواهید کرد و با استفاده از تجربیات دیگران و دستورات انها کویل نمی سازید . دوست من مطمئن باشید کویلی که من می پیچم با کویلی که شما می پیچید ( با دستورالعمل یکسان ) از نظر اهم ، اندازه و .... کاملا متفاوت است . یکی از این دلایل نوع سیم است حتی اگر از یک کارخانه باشد چون خود کارخانه هر چند صد کیلومتر سیم تولید شده یک جدول اهمی جدید با مقادیر حساب شده جدید ارائه می کند ان هم دلایل زیادی دارد منجمله درصد ناخالصی مس در هر تن مواد اولیه وارد شده به کارخانه .کافیست شما از چند فروشگاه متفاوت یک نمره سیم به طول 50 متر تهیه کنید و با یک مولتی متر اهم ان را با ولتاژ و جریان دهی ثابت حساب کنید انوقت تفاوت اهمی را به بینید (( من این ازمایش را انجام دادم ))
در ضمن ایا تا حالا از خود پرسیده اید که چرا مثلا در یک فلزیابی مثل ماین دایور و یا ماینر کویل باید 2.5 اهم باشد چرا مثلا 4 اهم نباشد ؟ این مقدار حساب شده بر چه اساس و منطقی ارائه شده ؟
ماین دایور من با کویل 1.56 اهمی و مقاومت 826 اهمی بالاترین راندمان را دارد . ( با انجام محاسبات ))
ایا می دانید که طراح المانی برای محاسبه کویل از مقاومت متال فیلم که دقیق هست و تلرانس ان در پیک ها ولتاژی مک است استفاده کرده حال در بازار ما این مقاوت کم هست و مجبوریم نمونه مشابه بزنیم خوب حالا با این مقاومت مشابه که دارای تلورانس متفاوت و مقاومت متفاوت در پیک هاست ، مقدار کویل چقدر تغییر می کند ؟ و یا چه بلایی در شکل موج کویل بوجود می اورد ؟ (( در دستگاه من این مقاومت ایجاد پسخورد کرده بود ))
و یا مسائل دیکر ...
برای همین دوست عزیز من به نوبه خود شدیدآ توصیه می کنم که حتما کویل خود را با محاسبات دقیق درست کنید . برای همین در این مقاله من لازم دیدم که برای پی بردن اهمیت کویل در فلزیاب pi اصول طراحی کویل را در این سایت درج کنم .
دوستان گرامی از انجایی که نوشتن و انجام این محاسبات طولانی و دارای نکات بسیار است لذا من در این مقاله به تیترهای اصلی می پردازم و به اصلاح من جاده را نشان می دهم راه پیمایی با خودتان
پوزش من را بپزیرید .
مدارات R-L
دوستان در 95% فازیاب های PI برای القاء مفناطیسی از مدار RL موازی استفاده کردند . مدارات R-L موازی ، از یک مقاومت اهمی و یک راکتانس القایی با اتصال موازی تشکیل می شود . این مدارات به صورت گسترده در مدارهای مخابراتی ، ********** سازی ، تله های فرکانسی و غیره استفاده می شود . این مدارات را در شکل زیر می بینید . کلdه محاسبات R-L موازی می توان گفت که از بردارهای جریان شروع می شود شکل بردارهای جریان در مدارات R-L نیز در شکل زیر امده .
بر طبق شکل بردارهای جریان می توان گفت که جریان مدار Ie از دو جریان Il و Ir تشکیل می شود . چون ولتاژ دو سر مقاومت و سلف برابر است و زاویه فازهای جریان های سلف و مقاومت یکی نیست ، در محاسبات R-L موازی ، ولتاژ را مبنا قرار می دهیم و دیاگرام برداری مقاومت و سلف را بر اساس مبنا ولتاژ رسم می کنیم .
پس بر طبق شکل بردار جریان داریم :
بردار Ie = بردار Ir + بردار Il
محاسبه امپدانس :
امپدانس سیم پیچ یکی از نکات بسیار مهم است که حتما باید راعیت شود شما باید کویلی بسازی که از نظر امپدانس باید با امپدانس خروجی تقویت قدرت مدارتان یکی باشد .
Ie= Ve/Z و Ir=Ve/r و Il=Ve/XL
همچنین Ie^2 = Ir^2+Il^2
با جایگزین کردن مقادیر IL , Ir , Ie می توان نوشت :
Ve^2/z^2 = ( Ve^2 /r^2) +(Ve^2/XL^2
و بطور کلی برای امپدانس داریم :
1/z^2 = (1/r^2) + ( 1/XL^2)
محاسبات اختلاف فاز :
در این قسمت فقط به فرمول ها بسنده می کنم .
Sin ∂ = z/XL
Cos ∂ = Z/r
∂ = tan^-1 (r/XL)
محاسبه توان ها در R-L :
برای محاسبه توان کویل مطمئنا به رابطه های زیر نیاز پیدا می کنید
1 < توان موثر :
Pe = Ie * Ve cos∂
2> توان راکتیو :
Pe = Ve * Il = Ve * Ie sin ∂
3> توان ظاهری :
Ps = Ve * Ie
محاسبه ضریب کیفیت
با این فرمول می توانید کیفیت انرژی ذخیره شده در کویل که را بطه مستقیم با بر کاوش در دستگاه فلزیلاب را دارد محاسبه کرد (( قابل توجه دوستانی که می خواهند برد دستگاه را زیاد کنند ))
= Q ג2 ( انرژ ذخیره شده ) / انرژی مصرفی در یک سیکل
[FONT="]Q = 2л [ ½L * ( √2 Ve / Lω)^2 ] / (Ve^2 / r^2 ) * (r) * (2л/ω[/FONT]
[FONT="]
[/FONT]
[FONT="]Q = r/ Lω[/FONT]
[FONT="]Q = r / XL[/FONT]
دوست گرامی انجام محاسبات کویل و طریقه ساخت علمی ان بر طبق محاسبات بسیار ساده است ولی بسیار بسیار طولانی که باید به دفعات از فرمول های مختلف استفاده کنید و این هم در یک مقاله نمی گنجد . لذا من فقط به فرمول های اصلی در R-L موازی فقط برای اشنایی شما دوستان بسنده کردم پس برای پیدا کردن راه حل ها و انجام دیگر محاسبات می توانید به کتاب تحلیل مدار مراجعه کنید خودم کتاب ، تحلیل مهندسی مدار (( ویلیام اچ.هیت و جک ای.کمرلی با ترجمه محمود دیانی )) قسمت مدارهای R-L موازی را مطالعه کردم و پاسخ گوی سوالات من بوده است .
در قسمت دوم مقاله اثر فرکانس را بر کویل و مقاومت را اپلود می کنم که بسیار مهم و قابل توجه می باشد .
با ارزوی موفقیت همه شما دوستان mohammad
