مشکل: کم نوربودن بک لایت inspiron 6400

[مسعود نصوحی]

اون دوپایه هم باید چک کنی.احتمالا یکیش به یه ترانزیستور وصله، اون میشه on/off و دیگری میشه adj



[ahwaz 91]

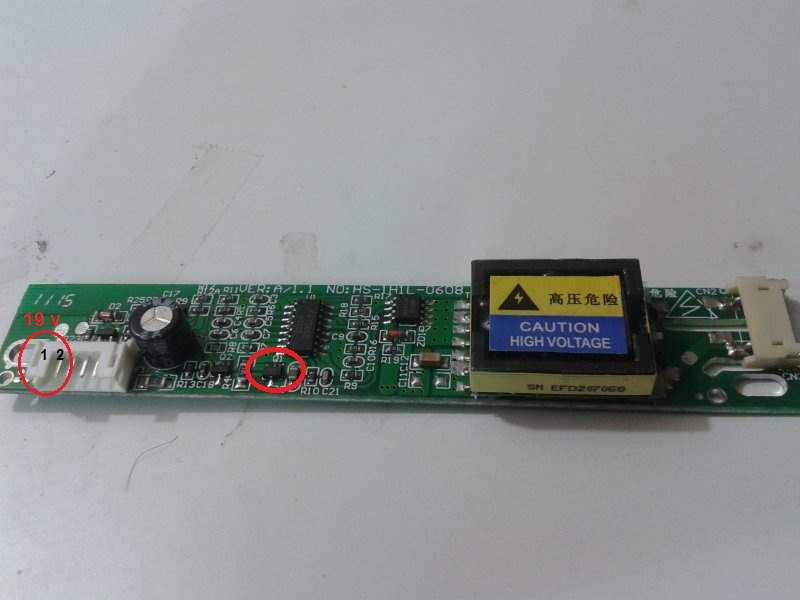

هردوتا پایه 19ولت به پایه ترانزیستور Q1 وصل هستند و هچنین به پایه ماسفت هم راه میده ؟؟؟؟؟؟؟؟؟؟؟؟؟
adj کارش چیه و on/off به کارمون میاد ؟ ما میخواهیم یکسره روشن باشه مگه نه ؟؟

باتشکر



[مسعود نصوحی]

پایه 1 و 2 که مشحص کردم تغذیه هست که تا 20 ولت میتونی بهش بدی.
پایه 5و6 هم گراند هستش.
برای روشن و خاموش کردن بکلایت باید سیم on/off فلت (پایه شماره 8 سوکت مادربورد بنام backlighton) رو به پایه on/off وصل کنی.
adj هم برای تغییر نور بکلایت هست.اگه بخوای ثابت باشه میتونی به on/off وصل کنی.



[ahwaz 91]

حالا سوال :

یعنی پایه هشتم کانکتورمادربورد که بک لایت هست رو به یکی از دوپایه که 19ولت هست بدم ؟؟ (یعنی روی اولی و دومی چک کنم ببینم جواب میگیرم یانه اگه جواب گرفتم همونه درسته ؟)



باتشکر



[مسعود نصوحی]

نه دوست من
پایه 8 رو باید به یکی از اون دو پایه وسطی که موند, بزنی.
این برد وظیفه روشن کردن لامپ فلورسنت بکلایت رو داره.



[ahwaz 91]

اساتید میدونم واقعا از سوالات من خسته شدید به بزرگواری خودتون ببخشید منو

چون مهندس نصوحی توی اخرین پست نوشتید : این برد وظیفه روشن کردن لامپ فلورسنت بکلایت رو داره. تازه متوجه شدم

حالا از پایه ها دوتا 19-دوتا3/3 و دوتا گراند داریم سوال من اینجا هست که به هر دوتاپایه باید 19ولت رو حتما بدم یا به یکی 19 ولت رو باید بدم ؟ وطبق برداشت من برای ولتاژ3/3 از کانکتور مادربورد به یکی از پایه های سوم یا چهارم که فرقی نمی کند میدهیم درست است ؟؟؟

گراند هم که نیاز به سیم کشی نیست درسته ؟؟

باتشکر

​



[مسعود نصوحی]

پرسیدن عیب نیست، نداستن عیب است.

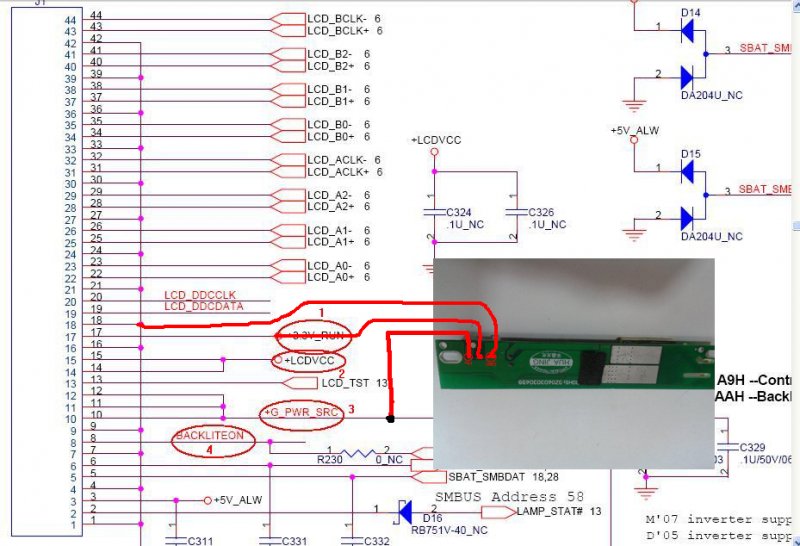

طبق این عکس وصل کن.
پایه 1و2 کلا بهم وصل هستند.
پایه 5و6 هم بهم وصل هستند.
پایه 3و4 رو هم خودت بهم وصل کن.



[ahwaz 91]

باتشکر از زحمات شما مهندس نصوحی عزیز

فقط همون کاری رو که گفته بودید طبق عکس انجام دادم فقط پایه های 10و17و 18کانکتور مادربورد رو به های ولتاژ زدم جواب نگرفتم ال سی دی رو هم عوض کردم نتیجه نگرفتم



[مسعود نصوحی]

دوست خوبم,بذار یه جور دیگه برات توضیح بدم.
ببین برای روشن کردن لامپ فلورسنت بکلایت نیاز به برد اینورتور یا های ولتاژ داریم که بتونه فلورسنت رو راه اندازی کنه.
این بورد برای کار کردن نیاز به ولتاژ داره.
مهم نیست این ولتاژ از کجا بیاد, مثلا من برای چراغ اضطراری یه بکلایت رو له همین بردها متصل کردم و با یه باطری روشن میکنم.
تغذیه مثبت همون پایه 1و2 هست و منفی مدار هم 5و6 هستش.
حالا این بورد یه پایه برای خاموش و روشن کردن داره که با ولتاژ 3.3 کنترل میشه و یه پایه برای کم و زیاد کردن نور که اونم 3.3 هست.
حالا شما لامپ بکلایت رو با همین برد با یه پاور کامپیوتر روشن کن



[ahwaz 91]

ممنون از همراهی تون مهندس نصوحی عزیز و بقیه همکاران
سیم کشی به اینورتر جدید رو انجام دادم و ولتاژ 19 رو از مادربورد کشیدم و 3/3 و گراند از کانکتور و سیم السی دی روچیدم زدم به اینورترجدید ولی لایت ندارم تصویرتاریکه

روی اینورتر جدید 19 رو دارم روی پایه3و4 1ولت رو دارم و خروجی که به ال سی دی میره اصلا ولتاژندارم ؟؟

باتشکر
