مشکل: کم نوربودن بک لایت inspiron 6400

[مسعود نصوحی]

درود
یه عکس از برد اینورتر و همچنین از کانکتور روی ال سی دی و کانکتور روی مادربورد قرار بده تا بشتر راهنمایی کنم



[ahwaz 91]

مشاهده فایل‌پیوست 87397

این هم عکس

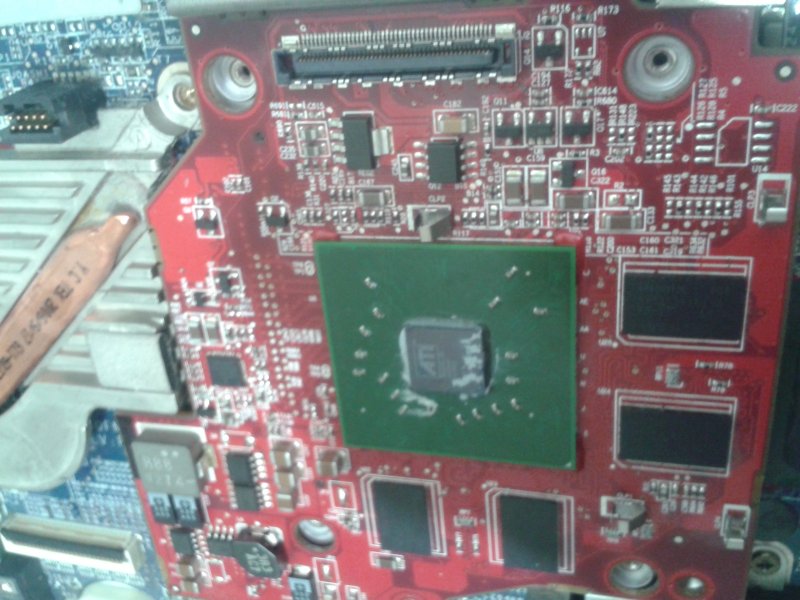

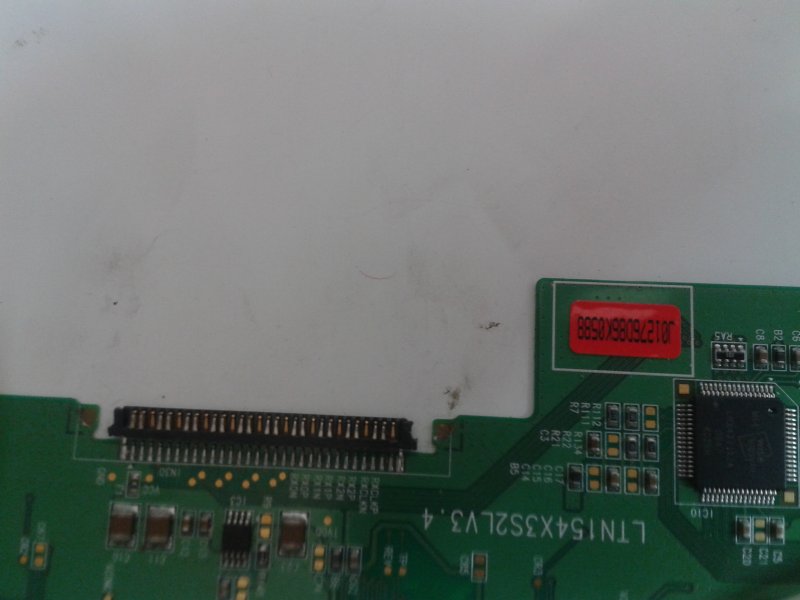

روی کانکتور مادربورد دیتاشیتی 5 و 3/3 ولت هست و روی کانکتور ال سی دی 3/3 هست

باتشکر



[مسعود نصوحی]

از لینک زیر پست ششم دیاگرام اینورتر رو دانلود کن و سعی کن پایه های روی سوکت های ولتاژ رو طبق دیاگرام پیدا کنی.
احتمال داره پایه کنترل نور قطع شده باشه(مقدارش بین 1.2 تا 3.3 ولته)اگر این پایه رو به 3.3 بزنی نور حداکثر میشه
http://www.irantk.ir/irantk49291/



[ahwaz 91]

سپاس از راهنمایی تون

دیاگرام رو دانلود کردم و طبق فرمایش شما که ولتاژ pwm inverter که باید بین 1/2تا3/3 باشه نبود یا ولتاژ زیر 1 ولت (مثلا533 که چندتاموجوده) یا بالای 3/3 ولت هست (4/16 و بالاتر) 19 ولت و چندتا3/3 ولت رو داره

توی دیاگرام روی pwm دوتا ولتاژ نوشته شده هست کدوم پایه مربوط به brightes control هست ؟

اگه امکان داره بیشتر راهنمایی بفرمایید باتشکر



[p.zonouz]

دوست عزیز روی لپ تاپ دل این مشکل وجود داره. ال سی دی مورد استفاده خاصه و باید دقیقا ال سی دی درست استفاده کنی. برام چندین بار پیش اومده. خودتو خسته نکن. ال سی دی درستو پیدا کن.



[مسعود نصوحی]

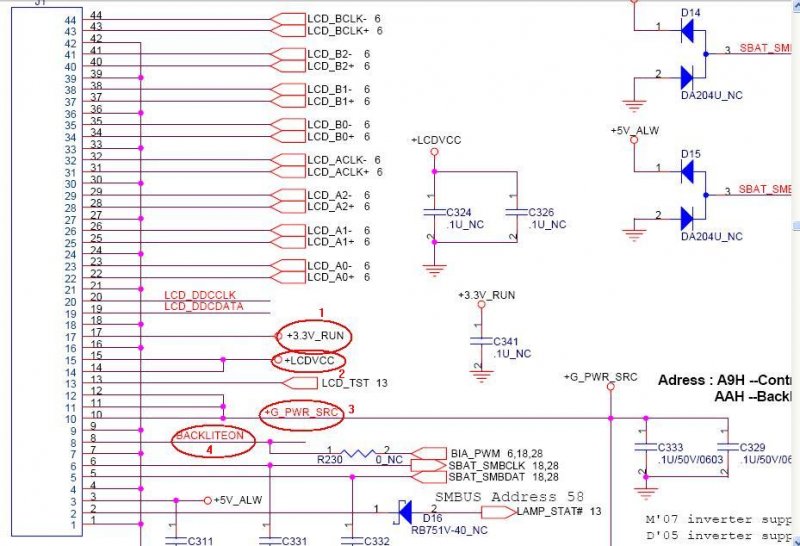

این ولتاژها که مشخص کردم رو از روی کانکتور روی مادربورد بگیر و اعلام کن



[ahwaz 91]

شماره 1 (پین17) = 3/3 ولت
شماره2 (پین15) = 1/5 ولت
شاره 3 (پین10) = 19/56 ولت
شماره 4 (پین8) = 20 ولت

باتشکر



[ahwaz 91]

دوست عزیز روی لپ تاپ دل این مشکل وجود داره. ال سی دی مورد استفاده خاصه و باید دقیقا ال سی دی درست استفاده کنی. برام چندین بار پیش اومده. خودتو خسته نکن. ال سی دی درستو پیدا کن.

ممنون دوست عزیز بابت راهنمایی خوبتون ولی دوست دارم سیم کشی کنم واسه کارهای بعدی به درد میخوره



[مسعود نصوحی]

کاری که به نظر من میرسه اینه

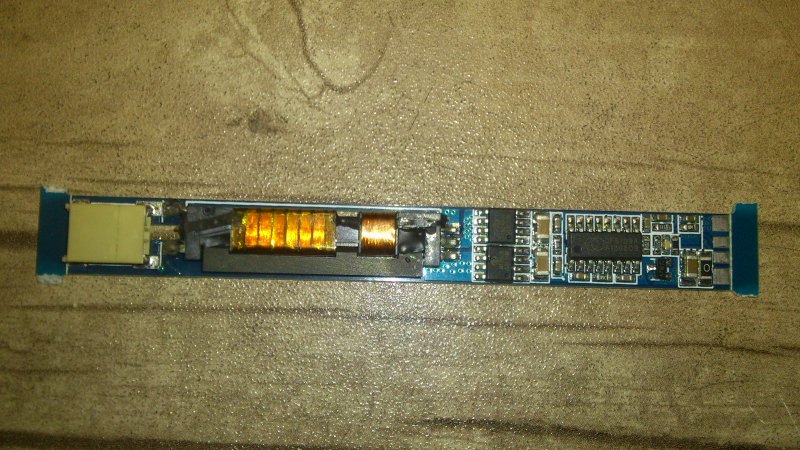

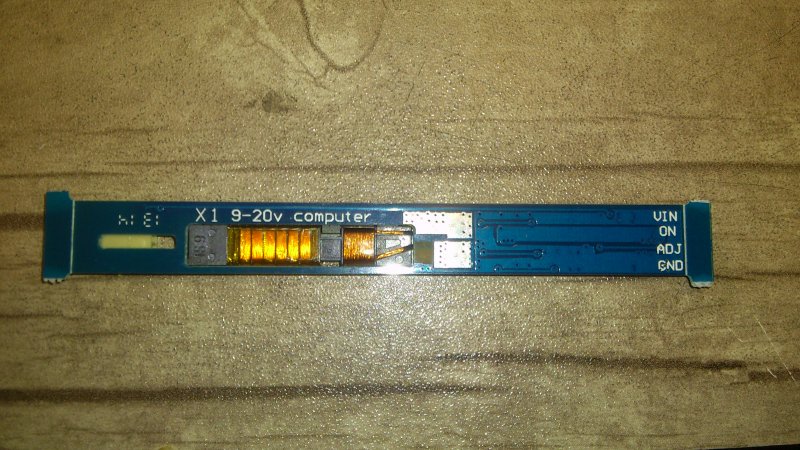

باید اینورتور رو عوضش کنی و یه اینورتور تک خروجی بگیری.
بعد از روی کانکتور مقادیر مورد نیازش رو تامین کنی.



[ahwaz 91]

یعنی به قول فرمایش همکار خوبمون P.Zenouz ال سی دی خودش رو بگیرم درد سرش کمتره

اینورتر ها چند نوع هستند و ایا ایسر به ایسر دل به دل و ..... به هم میخورند ؟

با تشکر
