درود بر شما
اهم دو سیم آبی نسبت به هم همانگونه که فرمودید کم است و 0.2 اهم است و تست بازر هم بوق میزنه (البته نسبت به سیم سیاه هم همینه و بوق میزنه )
البته اهم سیم های سفید نسبت به هم 0.7 و سیم های سبز نسبت به هم 0.5 است
اهم سیم آبی نسبت به یکطرف سیم سفید 0.3 اهم و دیگر طرف سیم سفید 0.7 اهم است
اهم سیم آبی نسبت به هر دو طرف سیم سبز 0.5 اهم است

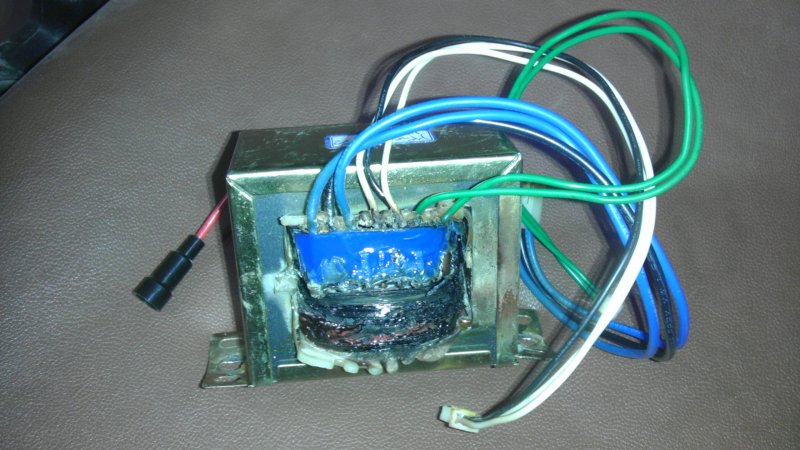

البته این مساله را عرض کنم که قسمت خروجی ترانس هم سوختگی داره و سیم پیچ های آن سیاه شده
سپاس
سلام
به این ترتیب ولتاژها برخلاف نظر شما مجزا نیستند و همچنین 7 سیم خروجی داره
هسته را باز کن ( یکی دو تا از لایه های هسته را خارج کنی دیگه بقیه بسادگی خارج میشه )
سیم ثانویه را باز کن و تعداد دور های هر رنگ را یادداشت کن
مثلا به این صورت
سیم آبی پس از 50 دور دوباره به آبی دیگر متصل شده و همچنین متصل به ردیف بعدی است که 30 دور دیگه پیچیده شده و به سیم سفید متصل شده و .....
ضمنا چطور فهمیدی ولتاژهای خروجی 23 و 17 و 10 است ؟
که اگه 7 سیم باشه قطعا اشتباه میکنی
و ضمنا کدام رنگ مربوط به چه ولتاژی است ؟
سپاس
