پشتيباني و رفع اشکال پروگرامر هاي شرکت طراحان نوين مدار TNM

[TNM]

سلام
خودتان شماره را در اینترنت با گوگل چک کنید حتی یک مورد هم پیدا نمیشود!
شماره ریمارک است تا شماره اصلی پنهان شود
پایه های زمین و 5 ولت قطعه را روی مدار پیدا کنید و اعلام کنید

باسلام روی ای سیks24c16eنوشته شده است



[saeed_x111]

با سلام و خسته نباشید. من از پروگرامر 5000 استفاده میکنم و جهت انجام پروژه ای با آی سی H8/3048-ONE دارم کار میکنم که باید روی برد پروگرام بشه و ظاهرا از طرف این پروگرامر ساپورت نمیشه. آین آیسی یه میکرو از نوع میکروکامپیوتره و محصول renesas هستش..آیا امکان اضفه نمودن این آیسی به لیست این پروگرامر هست؟لطفا من رو راهنمایی کنید. متشکرم.



[TNM]

سلام
H8/3048-ONE نام سری خانواده قطعه است . شماره خود قطعه را مشخص کنید مثلا HD64F3048
ضمنا این سری قطعات با کابل پروگرام نمیشوند و باید توسط سوکت یا فیبر 100 پایه خارج مدار پروگرام شود

در صورتیکه با این شرایط برایتان امکان پذیر بود به ما اطلاع دهید و با توجه به نیاز به ساخت تبدیل 100 پایه زمان 2 ماهه میبرد

با سلام و خسته نباشید. من از پروگرامر 5000 استفاده میکنم و جهت انجام پروژه ای با آی سی H8/3048-ONE دارم کار میکنم که باید روی برد پروگرام بشه و ظاهرا از طرف این پروگرامر ساپورت نمیشه. آین آیسی یه میکرو از نوع میکروکامپیوتره و محصول renesas هستش..آیا امکان اضفه نمودن این آیسی به لیست این پروگرامر هست؟لطفا من رو راهنمایی کنید. متشکرم.



[saeed_x111]

قطعه من F3048F25V هست . ولی این آیسی در مداراتی که بکار رفته یه کانکتور 20 پایه جهت پروگرام و دیباگ کردن پیش بینی شدهکه از همین طریق میشه پروگرام کرد.که مدار من هم این پورت رو داره. این pdf گویای این مطلب هستش .http://www.dip8.ru/pdf/app11110.pdf



[saeed_x111]

ممنونم از پاسخگویی شما. شماره آیسی مدار منF3048F25V هستش ضمنا در این مدارات یک سوکت 20 پین جهت پروگرام و دیباگ کردن بکار میره که مدار من هم این سوکت رو داره ضمنا این pdf کاملا این مطلب رو تایید میکنه. http://www.dip8.ru/pdf/app11110.pdf .اگه من بتونم با 5000 این کار رو بکنم ازتون ممنون میشم.



[saeed_x111]

حتی اگر دوست عزیز نیاز به طراحی یک مدار جانبی که به همراه 5000 بتونم با این ایسی کار کنم حاضرم جهت این مدار هزینه های مربوطه رو پرداخت کنم. چون خود شرکت renesas یک پروگرامر ساده با همون کابل 20 پین معرفی کرده که در سایت renesas قابل رویته.



[TNM]

رابط 20 پین برای بوت لود قطعه است . هیچگونه خواندن از قطعه از طریق آن ممکن نیست. تنها در صورتیکه دامپ کامل آی سی را داشته باشید
برای پر کردن قطعه قابل استفاده است.

حتی اگر دوست عزیز نیاز به طراحی یک مدار جانبی که به همراه 5000 بتونم با این ایسی کار کنم حاضرم جهت این مدار هزینه های مربوطه رو پرداخت کنم. چون خود شرکت renesas یک پروگرامر ساده با همون کابل 20 پین معرفی کرده که در سایت renesas قابل رویته.



[sardarshams]

سلام

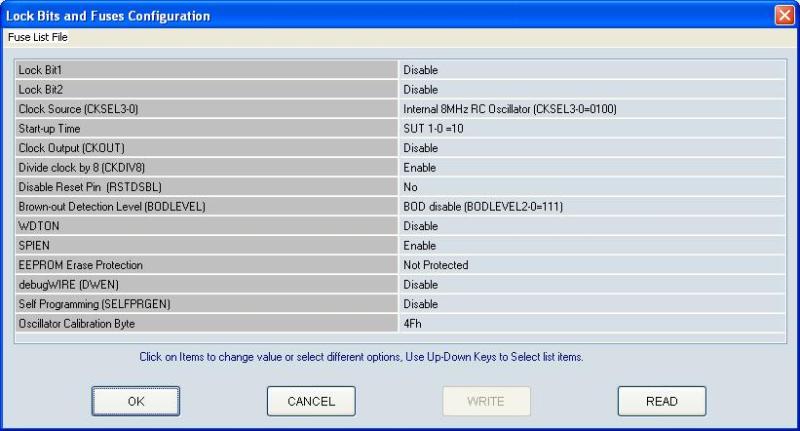

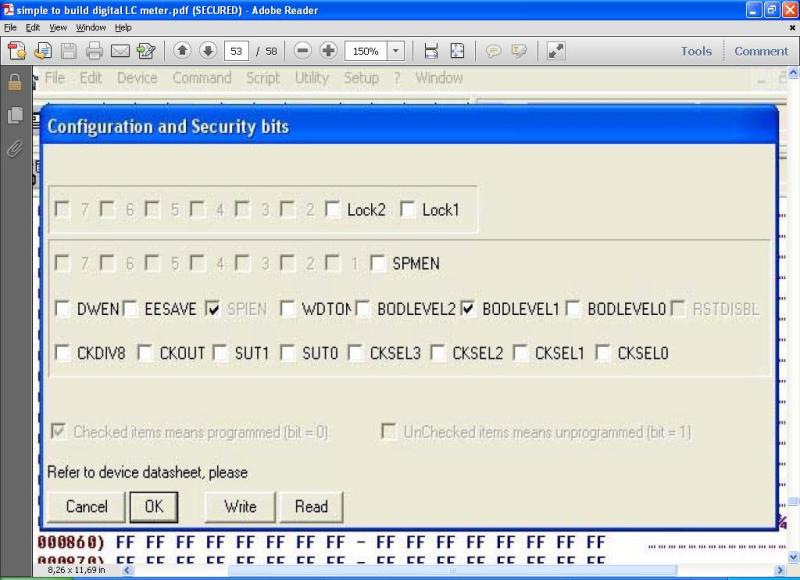

در مورد پروگرام کردن فیوز بیتهای آیسی ATTINY 2313 طبق تصاویر زیر راهنماییم کنید که تو پروگرامر TNM2000 کدام گزینه را تغییر بدم با تشکر



[jozi]

سلام
لطفا توضیحاتی کامل در مورد استفاده از سوکت جیتک پروگرامر 2000 بدهید ایا برای استفاده ازکابل جیتک این مدل با ید همان نرم افزار tnm 2000 را اجرا کرد درصورت امکان> اموزش تصویری گذاشته شود .با تشکر از زحمات شما



[TNM]

سلام

BODLEVEL=2700mv (BODLEVEL2-0)=101
SUT=11
external crystal 1111
CKDIV8=Disable

کلا فیوزهایی که تیک خورده است =0 بقیه فیوزها =1 میباشد

سلام
در مورد پروگرام کردن فیوز بیتهای آیسی ATTINY 2313 طبق تصاویر زیر راهنماییم کنید که تو پروگرامر TNM2000 کدام گزینه را تغییر بدم با تشکر
مشاهده فایل‌پیوست 67981مشاهده فایل‌پیوست 67982
