مشکل: پروتکت امپلی چهار کانال ۵۵۰۰جی وی سی

[hamid9873]

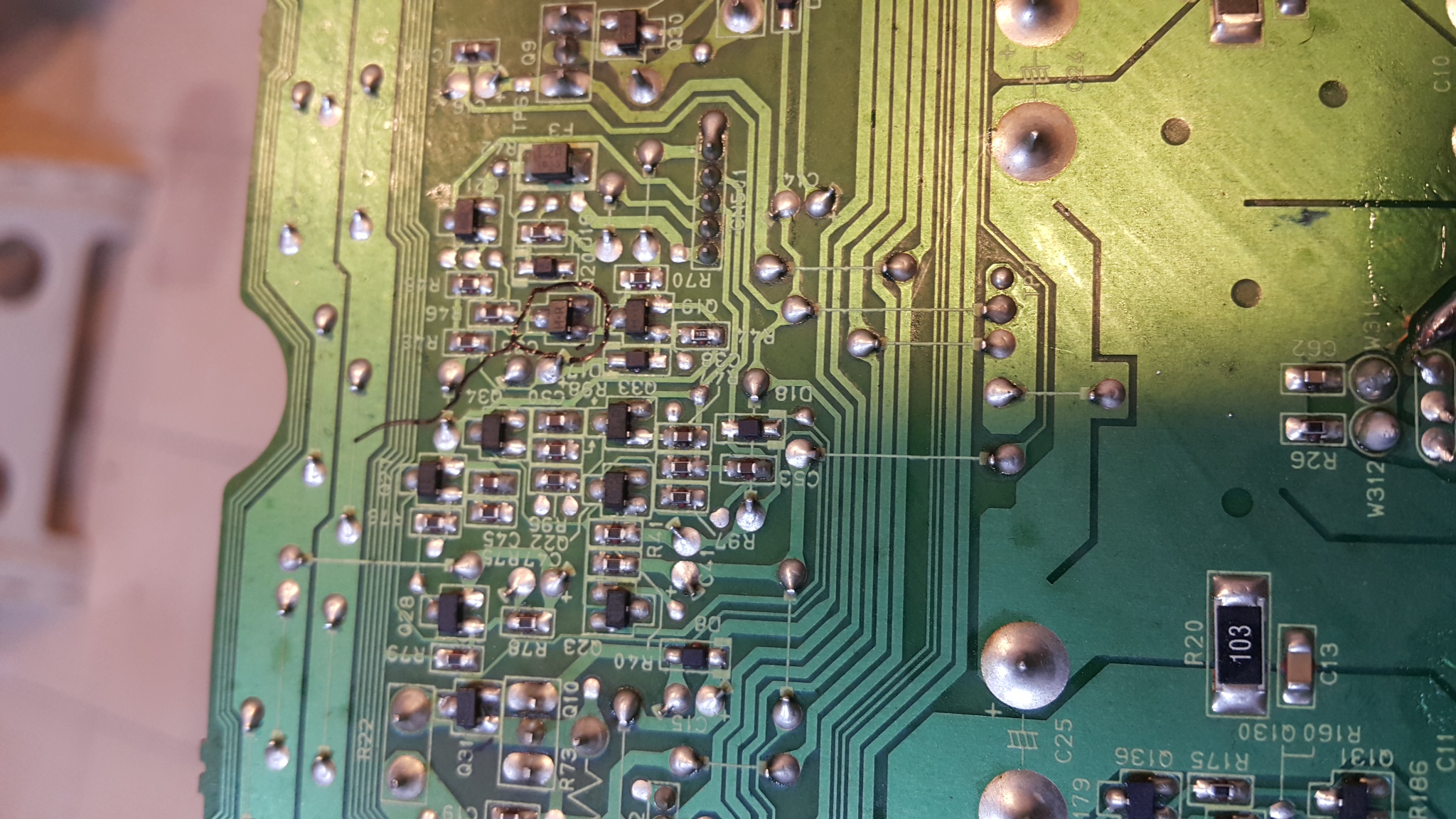

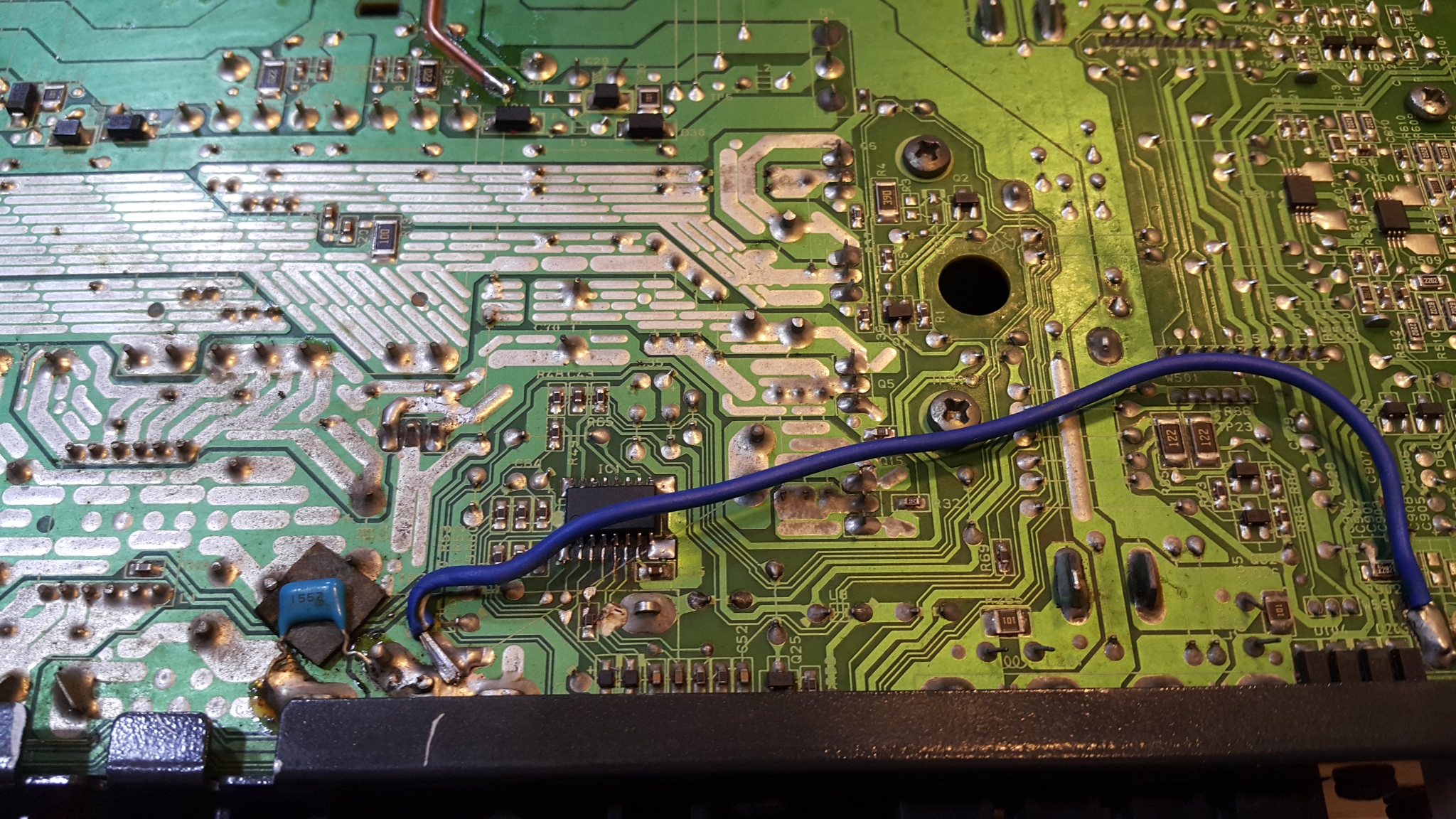

این عکسهای قسمت بالا و قسمت ای سی تغذیه



[hamid9873]

کسی تا حالا این امپلی رو تعمیر نکرده؟



[hamid9873]

ممنون از اینکه هیچ کس کمکی نمیکنه قبلا فعالیت سایت بیشتر بود



[mohammad313]

سلام دوست عزیز
همون ترانزیستوری که دستکاری شده بود رو پایه هاشو چک‌کن-چون خطوط مسیر نازک کنار همن ببین پایه به بدنه اتصال نکرده
مطلب بعد چون ممکنه دستگاه توسط کس دیگه ای دستکاری شده باشه شاید قطعی چیزی پیشش دو‌نطقه از مدار رو بهم وصل کرده باشه مخصوصا کنار خازن های اسم ام دی و قطعات کنار آیسی 494
مطلب بعدالان شما قبل از اینکه سیم ریموت رو وصل کنید با اتصال ولتاژ و بدنه به دستگاه اتصال کوتاه میشه؟
یا نه وقتی سیم ریموت رو وصل میکنید اتصال کوتاه میشه؟



[hamid9873]

من یدونه امپلی سالم این مدل رو دارم تمام قطعات رو چک کردم که جابجا نباشه وقتی برق وصل میشه اتصال کوتاه نداره ریموت که وصل میشه مدار چراغ پروتکت روشن میشه



[hamid9873]

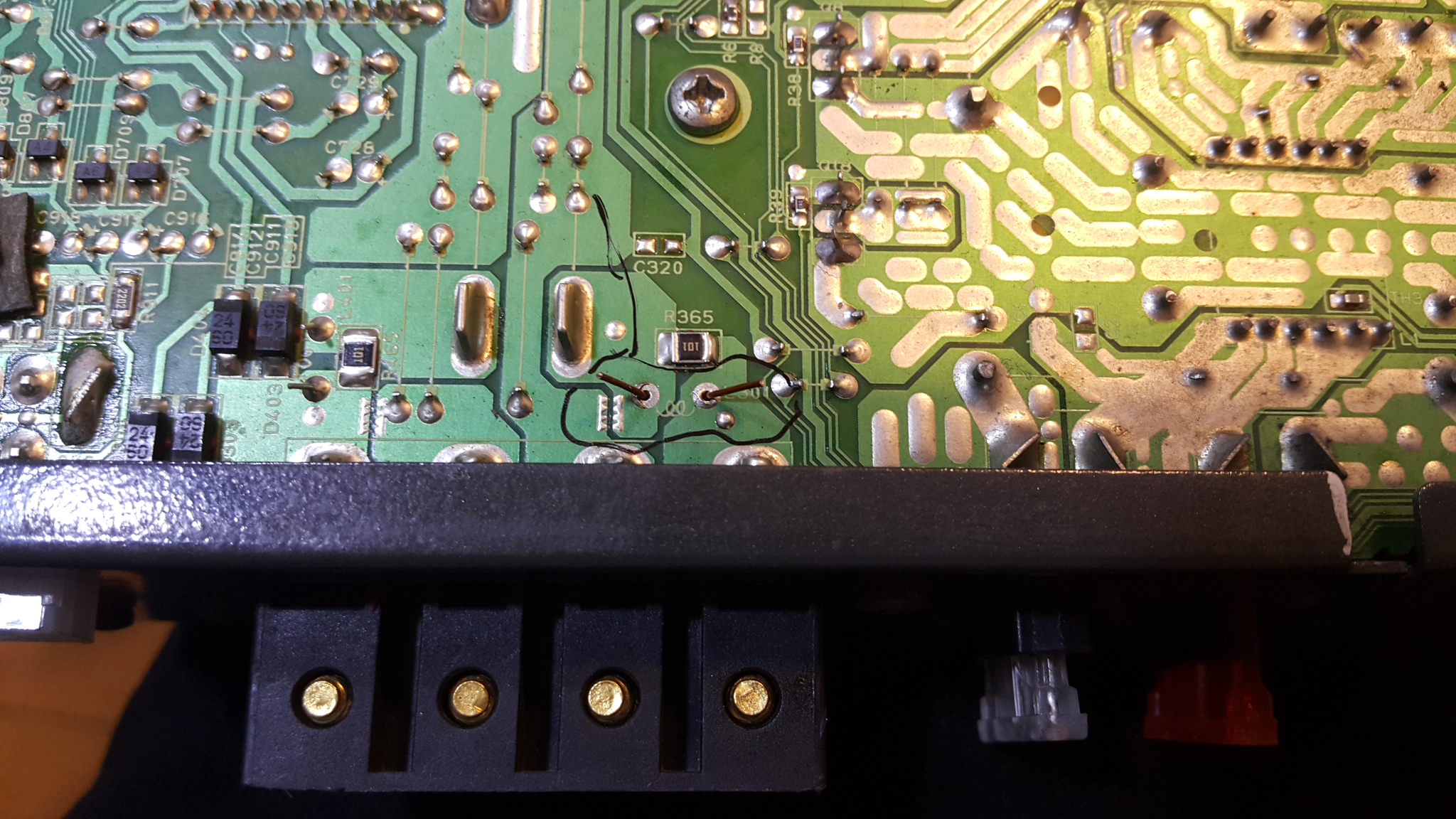

کنار اون ترانزیستور که علامت زدم دوتا دیود هم بود که سوخته بود تعویض کردم ولی همچنان فرقی نکرد اون هر عیبی هست توی همین قسمت میتونه باشه



[irania1]

کنار اون ترانزیستور که علامت زدم دوتا دیود هم بود که سوخته بود تعویض کردم ولی همچنان فرقی نکرد اون هر عیبی هست توی همین قسمت میتونه باشه

سلام
دوست عزیز شما باید عیب را محدود کنید
اول پایه وسط دوبل دیود ها را از مدار خارج کن اگر بازم پروکت بود تو قسمت پاور دنبال قطعه معیوب بگرد ولی اگر پروتکت نبود یکیاز کانال های خروجی ایراد داره
شما تست کن و نتیجه را اعلام کن



[~modern~]

سلام، پین ۳ tl494 رو به گراند اتصال کنید چراغ سبز میشه و آمپ روشن میشه، ولی اگر قسمت آمپلیفایر جریان کشی داشته باشه اینورتر میسوزه، پس حواستونو جمع کنید که دردسر درست نکنید واس خودتون، بعد از روشن شدن آمپ اگر جریان کشی به وجود نیومد با صدا گرفتن و طی روند عادی تعمیرش کنید و در آخر اتصال کوتاه رو بردارید



[hamid9873]

طبق گفته شما پایه ۳رو وصل کردم چراغ سبز شد ولی صدای گنگ از هر چهار خروجی میاد



[hamid9873]

تست کردم بازم پروتکته طبق گفته شما مشکل از قسمت پاوره کدوم قطعات بیشتر عیب میکنه چون توی تست اکثرا سالمن عیبی ندیدم
