نظرخواهی درمورد صدای اسپیکر ایستاده

[daniyal18]

بایستی صدای هوم قوی داشته باشید.



[FX55]

سلام.

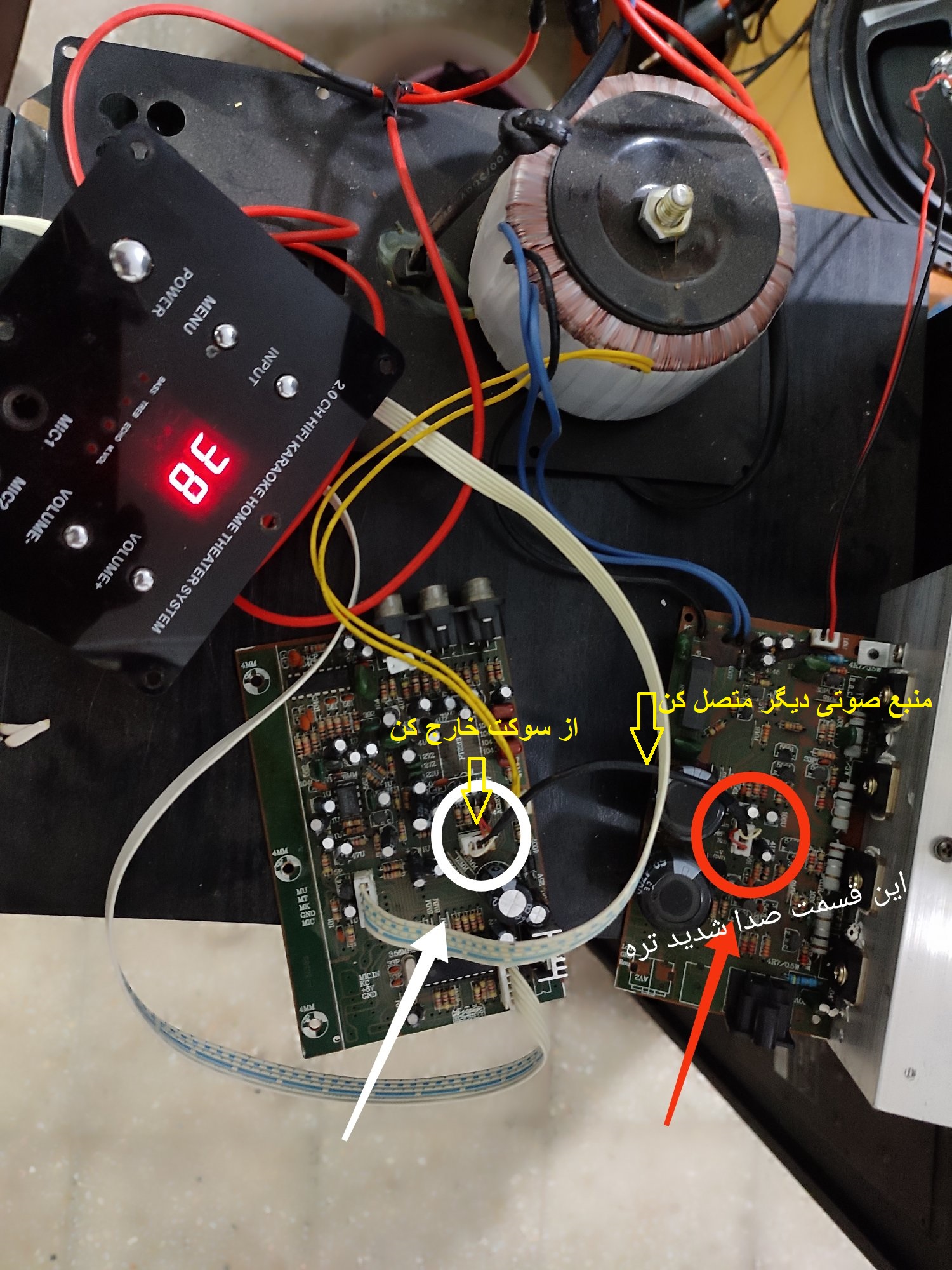

دوست عزیز چندین نوبت در پست های مختلف ( 18 و 25 ) گفتم به ورودی سه پین روی برد آمپلی فایر بصورت مجزا - یعنی فیش سه پین روی پری آمپ را از مدار خارج کن و یک پلیر دیگر به سیم متصل به برد آمپ وصل کن و تست بگیر. شما باز هم کار خودت را میکنی!



[daniyal18]

سلام.

دوست عزیز چندین نوبت در پست های مختلف ( 18 و 25 ) گفتم به ورودی سه پین روی برد آمپلی فایر بصورت مجزا - یعنی فیش سه پین روی پری آمپ را از مدار خارج کن و یک پلیر دیگر به سیم متصل به برد آمپ وصل کن و تست بگیر. شما باز هم کار خودت را میکنی!

مشاهده فایل‌پیوست 210156

درود متوجه شدم فقط موفق نشدم چیزی پیدا کنم وصل کنم بهش ..ولی درکل متوجه شدم



[daniyal18]

سلام.

دوست عزیز چندین نوبت در پست های مختلف ( 18 و 25 ) گفتم به ورودی سه پین روی برد آمپلی فایر بصورت مجزا - یعنی فیش سه پین روی پری آمپ را از مدار خارج کن و یک پلیر دیگر به سیم متصل به برد آمپ وصل کن و تست بگیر. شما باز هم کار خودت را میکنی!

مشاهده فایل‌پیوست 210156

درود بالاخره تست زدم ..و بله صدا واضح خوب دارم



[daniyal18]

جس

سلام.

اولا برای تغذیه ماژول MP3 ، منبع تغذیه جداگانه نصب کنید.
خروجی سیم های ماژول را به ورودی AUX با خازن 10 میکرو 25 ولت ( 2 عدد ) متصل کنید.
ماژول MP3 را صدایش را افزایش دهید و تست کنید.

ارتا سری کنم خازن هارو یا موازی لطف میکنید بگید طریقه نصب خازن این وسط



[FX55]

جس

ارتا سری کنم خازن هارو یا موازی لطف میکنید بگید طریقه نصب خازن این وسط

سلام.

خروجی صوتی ماژول MP3 درای 3 سر است - خروجی R و خروجی L و سیم شیلدر که به گراند یا بدنه ( منفی ) مدار متصل میشه. سر دو خروجی R و L هر کدام بصورت مجزا یک خازن سری میشود و سر دیگر خازن به ورودی صوتی متصل میگردد.



[dds1]

با پاسخ هایی که دادی مشخص شد برد آمپلی‌فایر سالمه و مشکل از برد پری آمپلی هست.
خازن‌های اطراف آی سی ۸ پایه را در حالیکه سیم یا اسیم‌های رابط بین دو برد (از جمله همون سیم سه رشته) به هم وصله تست کن. برای تست هم لازم نیست خازن‌ها را از برد جدا کنی، بلکه یک خازن هم ظرفیت خودشون بردار و از پشت برد بذار رو پایه‌های تمام خازن‌ها
اگر یکی از خازن‌ها خراب باشه با اینکار مشخص میشه.



[daniyal18]

سلا

با پاسخ هایی که دادی مشخص شد برد آمپلی‌فایر سالمه و مشکل از برد پری آمپلی هست.
خازن‌های اطراف آی سی ۸ پایه را در حالیکه سیم یا اسیم‌های رابط بین دو برد (از جمله همون سیم سه رشته) به هم وصله تست کن. برای تست هم لازم نیست خازن‌ها را از برد جدا کنی، بلکه یک خازن هم ظرفیت خودشون بردار و از پشت برد بذار رو پایه‌های تمام خازن‌ها
اگر یکی از خازن‌ها خراب باشه با اینکار مشخص میشه.

م ممنون برا توجه
لحیم سردی عامل سردر گمی تو پایه های خروجی
الان صدا عالی
ممنون از همه دوستانی که پاسخگو بودند



[daniyal18]

سلام.

خروجی صوتی ماژول MP3 درای 3 سر است - خروجی R و خروجی L و سیم شیلدر که به گراند یا بدنه ( منفی ) مدار متصل میشه. سر دو خروجی R و L هر کدام بصورت مجزا یک خازن سری میشود و سر دیگر خازن به ورودی صوتی متصل میگرد

جسارتا مثبت منفی مطرح نیست ؟؟



[dds1]

جسارتا مثبت منفی مطرح نیست ؟؟

این مورد که دوستمون فرمودند باید از خازن بی پلار (بدون قطب) استفاده بشه معمولا. ولی عمدتاً خروجی پخش کننده به منفی خازن و مثبت خازن هم به آمپلی وصل میشه.
