با سلام خدمت اساتید و دوستان گرامی

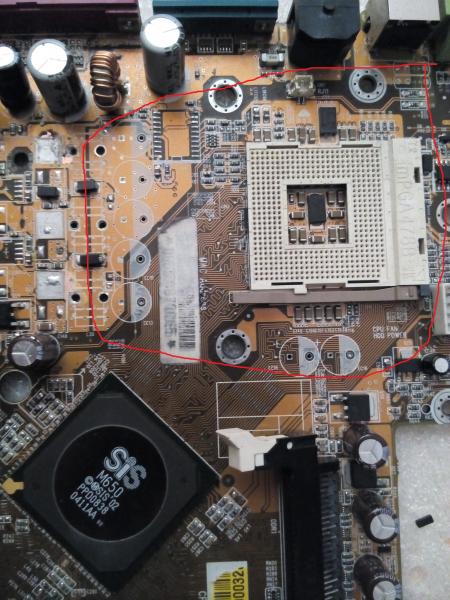

امروز بنده سلف ها را جدا نموده که با توجه به تصویر ذیل جاهای مشخص مشخص شده تست دیودی با گراند مقدار 0.077 نشان می دهند
اما تمامی خازن ها اس ام دی و مقاومت ها را تست کردم درست بودنند
اساتید و دوستان گرامی اگر راهنمایی بفرمائیند خیلی ممنون میشم خیلی وقت مرا گرفته این مادر برد!
مشاهده فایل‌پیوست 131336
سلام دوست عزیزم

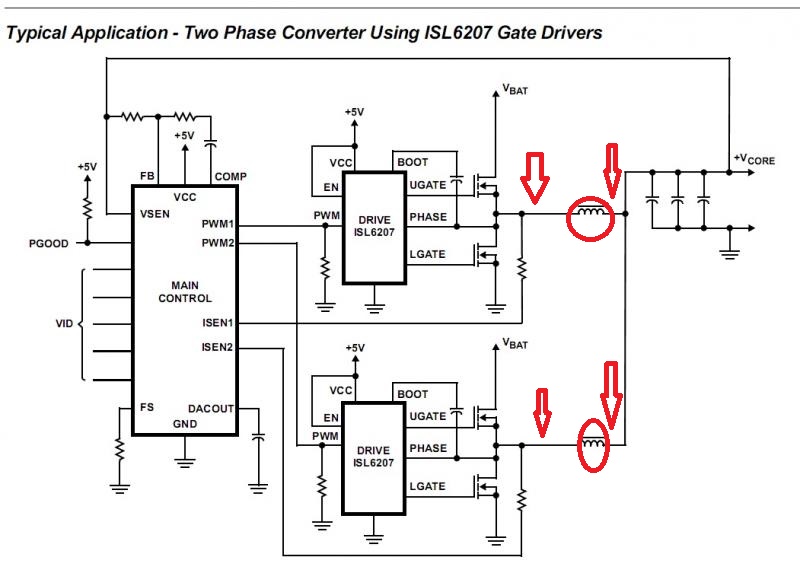

مشخص شد که شما در خروجی مدار کور اتصال دارید
بعد از سلفها تو خود سوکت سی پی یو باید تمامی قطعات خصوصا خازنهای smd و دیود های smd را چک کنید
اگر باز قطعه اتصال شده را پیدا نکردید از روش بنده برای اتصال یابی استفاده کنید
روش بنده در عین کار امدی بسیار خطر ناک است اما چون شما سلفها را از مدار خارج کرده اید در واقع ان بخش از مدار که اتصالی دارد از بخشهای دیگر ایزوله هست
اما روش کار بدین صورت است
یک منبع تغذیه مجهز به تظیم ولت وامپر نیاز است
ولتاژ مبع را به میزان 6 ولت تنظیم کنید
سر مثبت را به خزوجی سلف اتصال کنید (همان سمت cpu)
ولوم محدود کننده امپر دستگاه را تا اخر باز کنید
سر منفی را در دست داشته باشید و برای چند لحظه به شاسی یا منفی بورد وصل کنید
در این حالت از منبع تغذیه باید نهایت جریان کشیده شود (اگر منبع شما 3 امپر باشد یا 5 امپر تقریبا تمامی این جریان بروی برد اعمال میشود)
با دست دیگر ان محدوده ای که باخط قرمز مشخص کرده اید لمس کنید به صورت دوره ای
دست خود را بر روی المانهای ان محدوده بکشید
در این حالت قطعه اتصال داغ می کند
و شما به راحتی قطعه مشکل ساز را پیدا می کنید
فراموش نکنید که این عملیات باید با سرعت انجام شود چرا که در این رنج امپر امکان منفجر شدن قطعه اتصال شده وجود دارد
موفق باشید
