مشکل در عمل کرد محافظ برق میکرو

[mehdifulot]

سلام
ببخشید استاد

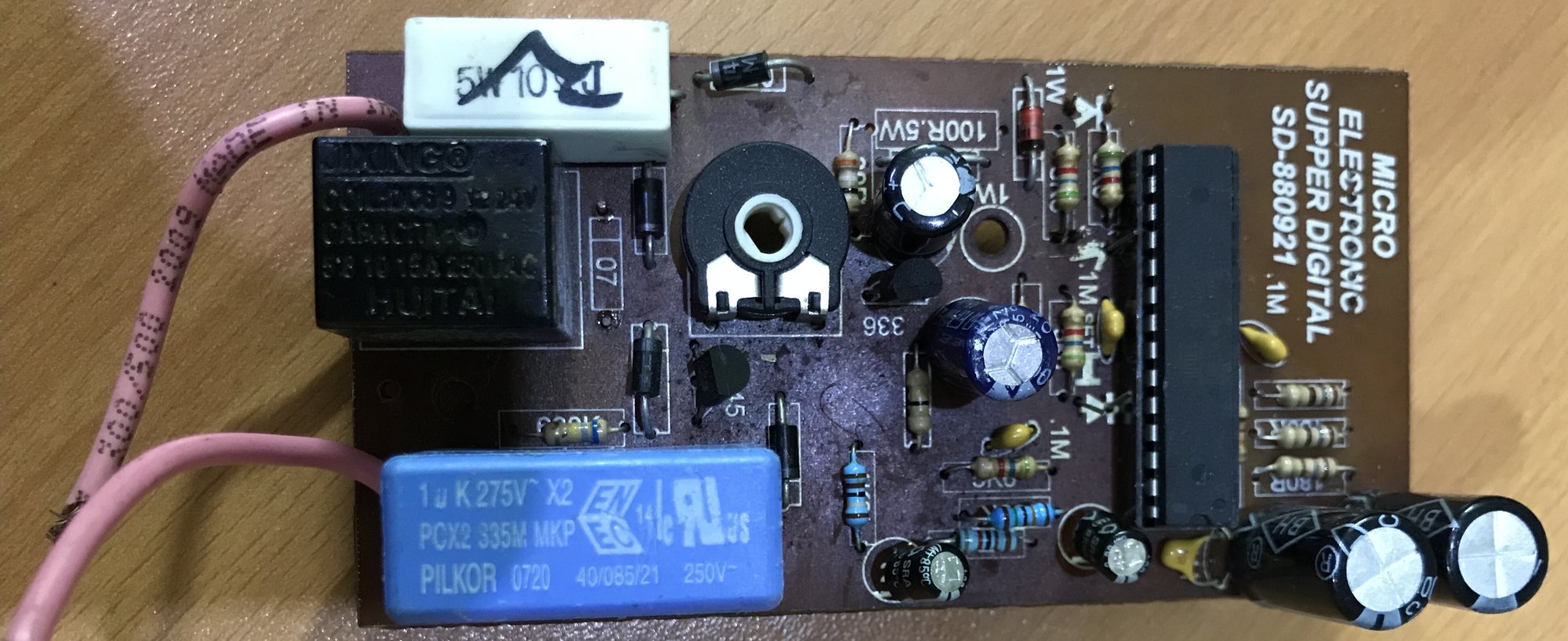

همین مدل محافظ
بعد از ۳ ثانیه که رله چسبید میره روی تایمر دوباره همین عملیات ادامه دارد ولتاژ هم درست است



[yousef0441]

سلام .یه نفر برای منم همچین محافظی اورده بود برای تعمیر دقیقا این مشکل رو داشت.

اول اینکه شما باز دو تا ترانزیستور رو دوباره تعویض کنید و سه تا خازن ۱۰۰۰ میکرو فاراد ۱۰ ولت هست اونارو هم تعویض کنید حل میشه.
باتشکر مهندس جوانی



[akesteh]

سلام وقت بخیر یک محافظ ولتاژ میکرو مشکل ال ای دی قرمز و نمایشگر روی دو صفر چشمک می زند .
خازن -دیود زنر-تراریستور -تعویض شد ولی باز تغییر نکرد بی زحمت راهنمایی



[HS13&86]

سلام وقت بخیر یک محافظ ولتاژ میکرو مشکل ال ای دی قرمز و نمایشگر روی دو صفر چشمک می زند .
خازن -دیود زنر-تراریستور -تعویض شد ولی باز تغییر نکرد بی زحمت راهنمایی

در این صورت معمولا مقاومت های بالای 100 کیلو اهم نمونه بردار برق شهری سوختن و قطع شدن.



[akesteh]

در این صورت معمولا مقاومت های بالای 100 کیلو اهم نمونه بردار برق شهری سوختن و قطع شدن.

سلام
مقاومت نمونه بردار ۱۵۰ کیلو اهم هستش
با مولتیمتر دقیقا همون اهم نشون میده
میتونه مشکل دیگه داشته باشه؟



[HS13&86]

سلام
مقاومت نمونه بردار ۱۵۰ کیلو اهم هستش
با مولتیمتر دقیقا همون اهم نشون میده
میتونه مشکل دیگه داشته باشه؟

خب پس بررسی کنید به پایه نمونه بردار میکروکنترلر چند ولت میرسه.
اگر ولتاژ بالای 0 ولت داشتید ، احتمال ۹۰ درصد پایه نمونه بردار میکروکنترلر سوخته.
اگر ولتاژ 0 ولت داشتید ، اتصال کوتاه بودن رو بررسی کنید.
