درخواست: مدار شوگر

[غزال]

باسلا من میخوام این مدارو بسازم لطف کنید نقشه مدارچاپی ولیست قطعات روواضح بنویسید همچنین طرزتهیه ترانس ممنون

​

سلام
درخصوص آخرین نقشه که واضحه

و کلیه دیودها 1N4007
کلیه خازنها 100 نانو 1000 ولت
مقاومت 47 اهم دو وات

هر چه تعداد دیود و خازنها را ادامه دهید ولتاژ بیشتری تولید میشود بطوریکه

ولتاژ خروجی = تعداد خازنهای ردیف پایین ضربدر 620

سپاس



[torkan]

باسلا من میخوام این مدارو بسازم لطف کنید نقشه مدارچاپی ولیست قطعات روواضح بنویسید همچنین طرزتهیه ترانس ممنون

===================================================================
با سلام

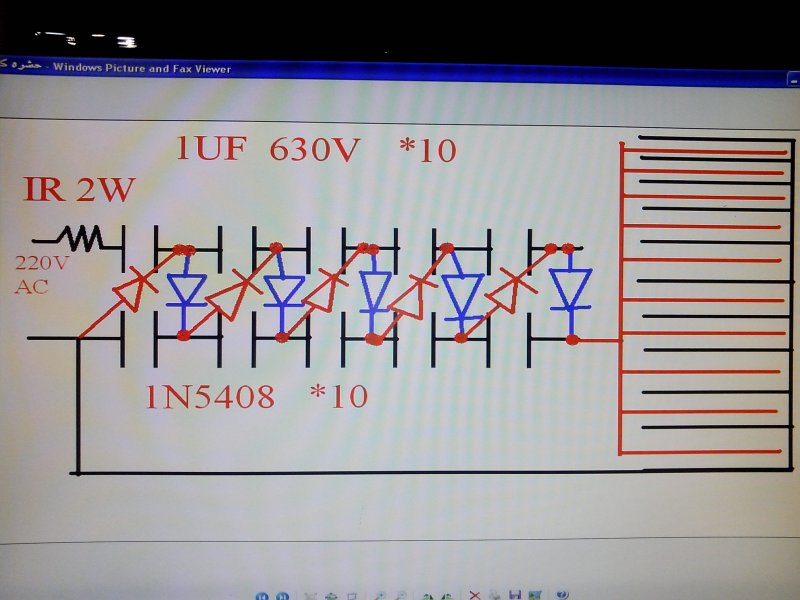

دوست عزیز چون این مدار چند برابر کننده ولتاژ یعنی کاسکات است به نظر من روی فیبر نباشد
بهتر است چون خود فیبر در مدت طولانی باعث ایراد می شود پس تمامی دیودها را 1N5408
وتمامی خازنها را 1UF 630V و مقاومت ورودی را 1R 2Wانتخاب کنید
همیشه شاد باشید مخصوصا وقتی پشه ای منفجر می شود



[torkan]

===================================================================
با سلام
دوست عزیز چون این مدار چند برابر کننده ولتاژ یعنی کاسکات است به نظر من روی فیبر نباشد
بهتر است چون خود فیبر در مدت طولانی باعث ایراد می شود پس تمامی دیودها را 1N5408
وتمامی خازنها را 1UF 630V و مقاومت ورودی را 1R 2Wانتخاب کنید
همیشه شاد باشید مخصوصا وقتی پشه ای منفجر می شود

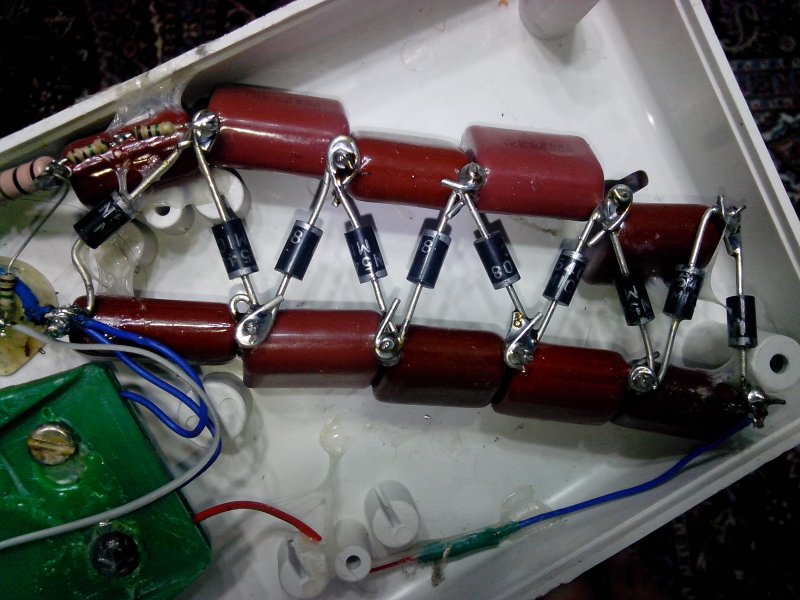

مشاهده فایل‌پیوست 75891



[غزال]

===================================================================
با سلام
دوست عزیز چون این مدار چند برابر کننده ولتاژ یعنی کاسکات است به نظر من روی فیبر نباشد
بهتر است چون خود فیبر در مدت طولانی باعث ایراد می شود پس تمامی دیودها را 1N5408
وتمامی خازنها را 1UF 630V و مقاومت ورودی را 1R 2Wانتخاب کنید
همیشه شاد باشید مخصوصا وقتی پشه ای منفجر می شود

مشاهده فایل‌پیوست 75891

سلام

فقط همانگونه که عرض کردم مشخصه ولتاژ خازنها باید بیش از 620 ولت باشد و 620 ولت لب مرز است و عمر زیادی ندارد

و ظرفیت 1 میکرو مانعی ندارد اما ضرورتی هم ندارد اینقدر بزرگ و گران باشد
لذا خازنهای 100 نانو 1000 ولتی مناسب و ارزانتر هم هست
دیود 1N4007 هم کفایت میکند و ارزانتر از 1N5408 است

ضمنا هرچند نحوه محاسبه خروجی را در پست 6 ذکر کردم اما در ضرب و جمع اعداد اشتباها ولتاژ خروجی را 1550 ولت اعلام کردم که عذرخواهی میکنم و 3100 ولت صحیح است و لذا با توجه به تعداد طبقات که خروجی 3100 ولت مهیا میسازد لذا میله ها با فاصله قابل توجه هم جیگر حشرات را درمیاره و مضافا که احتمال چسبیدن حشرات به میله ها هم کمتر میشود
و من حیث المجموع عالی است.

​

سلام

جناب آقای ترکان عزیز
ضمن تشکر و تقدیر بابت توفیق حاصله و ارائه عکس و موضوع

پست 11 را که بشرح فوق کپی کردم مطالعه نفرمودید خازنهای شما دوام نمی آورد

سپاس



[علی پاشایی]

سلام

به عرض برسونم استاد غزال درست میگن
با خازنهایی که شما گذاشتین 630 ولت فکر کنم بعد از مدتی
خازنها همه خرابشن. بهتره از خازنهای 1000 ولت یا بیشتر استفاده کنین
هر چی تحمل ولتاژ بیشتری داشته باشن عمر مفیدتری برای کار دارن.

موفق باشید. پاشا



[علی پاشایی]

یه سوال:

یه مدار شوگر دستی که توی قاب گوشی n73 قرار میدن
ترجیحا با باتری گوشی راه اندازی بشه 3.7 ولت
احتیاج دارم دوس دارم بسازم. البته چوگش طوری باشه که گیرم بیاد
یا اینکه خودم بتونم بسازم. البته دوست سیم پیچ کار دارم.

ممنون



[غزال]

یه سوال:

یه مدار شوگر دستی که توی قاب گوشی n73 قرار میدن
ترجیحا با باتری گوشی راه اندازی بشه 3.7 ولت
احتیاج دارم دوس دارم بسازم. البته چوگش طوری باشه که گیرم بیاد
یا اینکه خودم بتونم بسازم. البته دوست سیم پیچ کار دارم.

ممنون

سلام

انواع و اقسام مدارهای مورد نیاز در انجمن وجود داره بطوریکه گاهی بااین تصور که مدار مورد نظر من تازگی داره و حاوی مطلب جدیدی است مطرح نمودم ولی پس از مدتی تصادفا با نمونه مشابهی در انجمن برخورد کردم که سالها قبل ، خیلی کاملتر و دقیقتر از سوی اساتید محترم انجمن بویژه جناب استاد رسولی و استاد رجبی مطرح شده و لذا تردید ندارم نقشه مورد نیاز به وفور در انجمن وجود داره که غالبا شامل اسیلاتور تک ترانزیستوری قدرت و چند برابر کننده ( شبیه مدار آقای ترکان ) است

اما ساده ترین راه اینه که مگس کش شارژی خراب و اوراق بخری که مدار بسیار ساده و کوچکی داره و پس از تعمیر از مدارش استفاده کنید و هر چقدر دوست داری دیود و خازنها را اضافه کن ( نه اونقدر که به خودت شوک بده و با هر کسی دعوا کردی بالای سرت بخنده )

فقط جاسازی ترانسش توی گوشی ( البته گوشه های قدیمی بدلیل ضخامت بیشتر ) کمی زحمت و دردسر داره
ضمنا مدار موصوف با باطری گوشی هم کار میکنه

سپاس



[torkan]

​

سلام

جناب آقای ترکان عزیز
ضمن تشکر و تقدیر بابت توفیق حاصله و ارائه عکس و موضوع

پست 11 را که بشرح فوق کپی کردم مطالعه نفرمودید خازنهای شما دوام نمی آورد

سپاس

===================================================
با سلام
استاد گرامی فرمودید (خازنهای شما دوام نمی آورد) حدود یک هفته است
که 3 عدد از این مدار را ممتاژ کرده ام وهر 3 بدون عیب وعالی کار می کنه
در ضمن فاصله میله ها که به با اسبوک دوچرخه درست کرده ام نیم سانت
است :wink:



[torkan]

سلام

به عرض برسونم استاد غزال درست میگن
با خازنهایی که شما گذاشتین 630 ولت فکر کنم بعد از مدتی
خازنها همه خرابشن. بهتره از خازنهای 1000 ولت یا بیشتر استفاده کنین
هر چی تحمل ولتاژ بیشتری داشته باشن عمر مفیدتری برای کار دارن.

موفق باشید. پاشا

==================================================
با سلام استاد شما هم بد نمی گید
ولی اگر خواستم بجای 10 عدد خازن از 20 عدد خازن استفاده کنم بله ولتاژ خازنها
را 1000 ولت وفاصله های میله ها را 1 سانت انتخاب می کنم
با تشکر



[غزال]

===================================================
با سلام
استاد گرامی فرمودید (خازنهای شما دوام نمی آورد) حدود یک هفته است
که 3 عدد از این مدار را ممتاژ کرده ام وهر 3 بدون عیب وعالی کار می کنه
در ضمن فاصله میله ها که به با اسبوک دوچرخه درست کرده ام نیم سانت
است :wink:

سلام

یک هفته و حتی یکسال هم دلیل صحت و دوام نیست

طبیعیه که اگر با ماکزیمم توانایی هر وسیله از اون استفاده کنید بزودی باباش درمیاد و جر میخوره

همچنین درصورتیکه تعداد دیودها و خازنها مطابق مدار باشه ، فاصله نیم سانت کمه یعنی 3 ایراد داره
1- احتمال چسبیدن حشرات به میله ها بیشتر میشه درحالیکه بواسطه ولتاژ 3100 ولت میتونید فاصله را بیشتر کنید
2- صدای ویز ویز خفبفی تولید میکنه
3- برق بی موردی مصرف میکنه که البته خیلی ناچیزه ولی با این فاصله مدام خازنها درحال تخلیه ناچیزی هستند و نمیتونن کاملا شارژ بشن و لذا ولتاژ خروجی هم کمتر میشه و البته خازنها دیرتر جر میخورن

بنابمراتب هرچند فاصله نیم سانتیمتری برای ولتاژهای پایین تر مناسبه و استفاده میشه اما برای 3100 ولت مدار شما کمه

مضافا با خازنهای 1 میکرو دود مگس درمیاد و کبابشون میکنه و لذا ضرورتی نداره 1 میکرو باشه و هرچه ظرفیت خازن بیشتر باشه احتمال صدمه اونها هم بیشتر میشه و از این جهت هم دوامش کمتر میشه

بد نیست با همین وضعیت استفاده کنید ببینیم چه مدتی دوام میاره شاید کاهش ولتاژ ناشی از تخلیه دائمی خازنها عمرشو قابل توجه کنه

سپاس
