با سلام به استاد گرامی
با دادن توضیحات خوب شما به این نتیجه رسیدم ویک مدار حشره کش را ممتاژ کردم چند روز هم داره کار می کنه
البته چند ال ای دی هم در ان روشن کردم که پشها جذب ان بشوند وخیلی عالی جواب داد
اگر دوستان خواستند مدار ال ای دی ها را هم بزارم

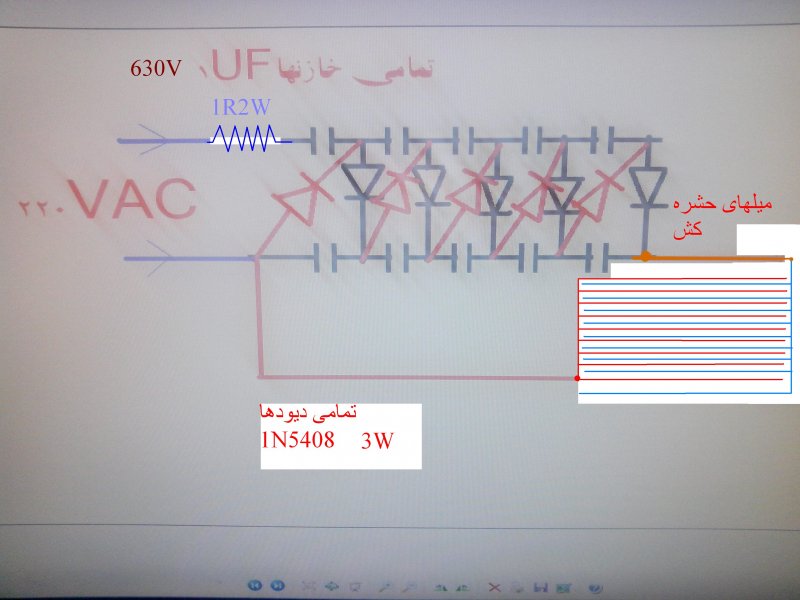

مشاهده فایل‌پیوست 75539[/QUOTE]
سلام
نظر لطف و محبت شماست و ممنونم
فقط همانگونه که عرض کردم مشخصه ولتاژ خازنها باید بیش از 620 ولت باشد و 620 ولت لب مرز است و عمر زیادی ندارد
و ظرفیت 1 میکرو مانعی ندارد اما ضرورتی هم ندارد اینقدر بزرگ و گران باشد
لذا خازنهای 100 نانو 1000 ولتی مناسب و ارزانتر هم هست
دیود 1N4007 هم کفایت میکند و ارزانتر از 1N5408 است
ضمنا هرچند نحوه محاسبه خروجی را در پست 6 ذکر کردم اما در ضرب و جمع اعداد اشتباها ولتاژ خروجی را 1550 ولت اعلام کردم که عذرخواهی میکنم و 3100 ولت صحیح است و لذا با توجه به تعداد طبقات که خروجی 3100 ولت مهیا میسازد لذا میله ها با فاصله قابل توجه هم جیگر حشرات را درمیاره و مضافا که احتمال چسبیدن حشرات به میله ها هم کمتر میشود
و من حیث المجموع عالی است.
سپاس
با دادن توضیحات خوب شما به این نتیجه رسیدم ویک مدار حشره کش را ممتاژ کردم چند روز هم داره کار می کنه
البته چند ال ای دی هم در ان روشن کردم که پشها جذب ان بشوند وخیلی عالی جواب داد
اگر دوستان خواستند مدار ال ای دی ها را هم بزارم
مشاهده فایل‌پیوست 75539[/QUOTE]
سلام
نظر لطف و محبت شماست و ممنونم
فقط همانگونه که عرض کردم مشخصه ولتاژ خازنها باید بیش از 620 ولت باشد و 620 ولت لب مرز است و عمر زیادی ندارد
و ظرفیت 1 میکرو مانعی ندارد اما ضرورتی هم ندارد اینقدر بزرگ و گران باشد
لذا خازنهای 100 نانو 1000 ولتی مناسب و ارزانتر هم هست
دیود 1N4007 هم کفایت میکند و ارزانتر از 1N5408 است
ضمنا هرچند نحوه محاسبه خروجی را در پست 6 ذکر کردم اما در ضرب و جمع اعداد اشتباها ولتاژ خروجی را 1550 ولت اعلام کردم که عذرخواهی میکنم و 3100 ولت صحیح است و لذا با توجه به تعداد طبقات که خروجی 3100 ولت مهیا میسازد لذا میله ها با فاصله قابل توجه هم جیگر حشرات را درمیاره و مضافا که احتمال چسبیدن حشرات به میله ها هم کمتر میشود
و من حیث المجموع عالی است.
سپاس
