با سلام

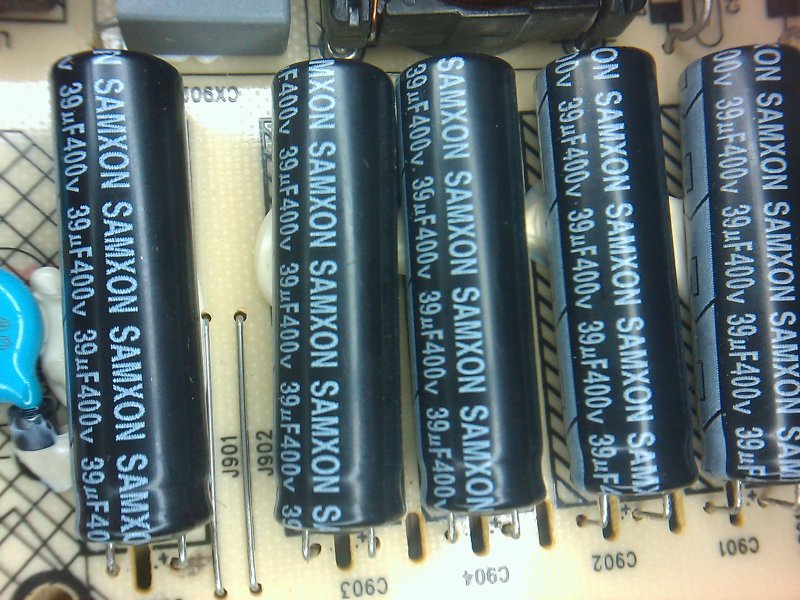

اگر تو ی مدار 5عدد خازن 39mf400v بصورت موازی با هم باشه و اونها خراب باشن توبازار هم گیر نیان چ شماره ای با ید جای اونها بزنیم

با سلام :
در بازار نزدیکترین خازن {یک عددی } 220 میکروفاراد 400 ولت موجود هست میتوانید جایگزین کنید اما توصیه میکنم حداقل از دو یا سه عدد خازن که جمع ظرفیت انها در محدوده جمع این 5 عدد { 39×5= 195 ~ 200 میکروفاراد } باشد استفاده شود در ضمن حجم خازنها را نیز در مد نظر داشته باشید .
توصیه این هست که بجای 39 میکرو از 47 میکرو { همون 5 عدد } استفاده کنید .
موفق باشید .



[jasonp]

با سلام

اگر تو ی مدار 5عدد خازن 39mf400v بصورت موازی با هم باشه و اونها خراب باشن توبازار هم گیر نیان چ شماره ای با ید جای اونها بزنیم



[غزال]

با سلام

اگر تو ی مدار 5عدد خازن 39mf400v بصورت موازی با هم باشه و اونها خراب باشن توبازار هم گیر نیان چ شماره ای با ید جای اونها بزنیم

سلام
هر خازن بزرگتر از 400 ولت مقدوره
بطوریکه جمع ظرفیت آنها با جمع ظرفیت خازنهای کنونی هم برابر باشه یعنی جمعا 195 میکرو بشه

سپاس



[jasonp]

با سلام
این 5 خازن روی هم 660vولت ac روی



[gadraj]

با سلام
این 5 خازن روی هم 660vولت ac روی



[jasonp]

با سلام
نه شوکر نیست با ملتیمتر وروی ac هست مدار تغذیه هست ورودی 220 ولت شهری بعد از گذشتن از چند سلف به دیود میره واز طرف دیگر دیودها به خازنهای 400 ولت میرسه 4دیود 2تا مثبت و2تا منفی ولتاژ در هنگامی که مصرف نمیشه وبه دستگاه وصل نیست روی ac 680 ولت وروی dc 310رولت روی ملتیمتر دارم وزمانی که به دستگاه وصل هست روی ac673v وروی dc 303ولت دارم..



[غزال]

با سلام
نه شوکر نیست با ملتیمتر وروی ac هست مدار تغذیه هست ورودی 220 ولت شهری بعد از گذشتن از چند سلف به دیود میره واز طرف دیگر دیودها به خازنهای 400 ولت میرسه 4دیود 2تا مثبت و2تا منفی ولتاژ در هنگامی که مصرف نمیشه وبه دستگاه وصل نیست روی ac 680 ولت وروی dc 310رولت روی ملتیمتر دارم وزمانی که به دستگاه وصل هست روی ac673v وروی dc 303ولت دارم..

سلام
این جمله که فرمودید
روی ac673v وروی dc 303ولت دارم..

یعنی چی ؟
​

ولی بنظر میرسه خازنها سالمه و نمیتونی مشکل را توضیح بدی
این موضوع که فرمودید 660 ولت AC روی خازنها هست اگه صحت داشت و واقعا اینطور بود فورا این خازنها را منفجر میکرد

چرا ولتمتر را در حالت AC استفاده میکنی در حالت DC بگذار و ولتاژ دو سر هر خازن را اعلام کن

این قطعات مربوط به چه دستگاهی است؟

سپاس



[jasonp]

با سلام
نه شوکر نیست با ملتیمتر وروی ac هست مدار تغذیه هست ورودی 220 ولت شهری بعد از گذشتن از چند سلف به دیود میره واز طرف دیگر دیودها به خازنهای 400 ولت میرسه 4دیود 2تا مثبت و2تا منفی ولتاژ در هنگامی که مصرف نمیشه وبه دستگاه وصل نیست روی acملتیمتر 680 ولت هست و بعضی وقتها تا 778ولت هم میره و رویdc ملتیمتر310ولت روی ملتیمتر دارم وزمانی که به دستگاه وصل هست روی ac673v وروی dc 303ولت دارم ولتاژ خازنها باید dcباشه به علت اینکه بعد از دیود به خازنها میرسه اگر dcاگر ac ولتاژ درست چند باید باشه ؟؟



[غزال]

با سلام
نه شوکر نیست با ملتیمتر وروی ac هست مدار تغذیه هست ورودی 220 ولت شهری بعد از گذشتن از چند سلف به دیود میره واز طرف دیگر دیودها به خازنهای 400 ولت میرسه 4دیود 2تا مثبت و2تا منفی ولتاژ در هنگامی که مصرف نمیشه وبه دستگاه وصل نیست روی acملتیمتر 680 ولت هست و بعضی وقتها تا 778ولت هم میره و رویdcملتیمتر310ولت روی ملتیمتر دارم وزمانی که به دستگاه وصل هست روی ac673v وروی dc 303ولت دارم ولتاژ خازنها باید dcباشه به علت اینکه بعد از دیود به خازنها میرسه اگر dcاگر ac ولتاژ درست چند باید باشه ؟؟

سلام

عزیزم عرض کردم جملات شما نامفهومه ولی شما همان جملات را کپی کردید که دو بار متوجه نشم ! ! !

سپاس



[jasonp]

با سلام
ملتیمتر روی dcهست دو سر خازن 310 ولت نشون میده زمانی ک به برد دستگاه وصل نیست وقتی وصل میشه 303ولت dcمیشه
