آموزشی: طرز کار چند برابر کننده ولتاژ شوکر

[09130911970]

سلام
خوب اگه خازن ها dc باشند و مدار رو به برق شهر وصل کنیم مشکلی برای خازن ها پیش نمیاد ؟
ضمنا من این مدار رو برای یه حشره کش می خواستم آیا ظرفیت خازن ها برای این کار کافیه ؟



[غزال]

سلام
خوب اگه خازن ها dcباشند و از برق شهر استفاده کنیم مشکلی برای خازن ها پیش نمیاد ؟
ضمنا من این مدار رو برای یه حشره کش می خواستم آیا ظرفیت این خازن ها برای حشره کش کافیه ؟
با تشکر

سلام
اساسا اگه متناوب نباشه چند برابر نمیشه ولی به خازنها ولتاژ مستقیم میرسه و صدمه ای نمیزنه
ظرفیت هم برای حشره کش مناسبه

سپاس



[gadraj]

سلام
خوب اگه خازن ها dc باشند و مدار رو به برق شهر وصل کنیم مشکلی برای خازن ها پیش نمیاد ؟
ضمنا من این مدار رو برای یه حشره کش می خواستم آیا ظرفیت خازن ها برای این کار کافیه ؟

با سلام :
با تشکر از جناب غزال ... و با اجازه ایشون یک توضیح مختصر اضافه میکنم .
- دوست عزیز در تحلیل مدار دقت نکردین !! لذا نقش دیود ها را در نظر بگیرید مسله براتون حل میشه .
- با توجه به زمان شارژ خازنها { در هر نیم سیکل برق شهر } در صورتیکه ظرفیت خازنها بیش از حد {نصف زمان شارز 50 سیکل } باشد خازنها در ولتاژ نامی شون شارژ نخواهد شد و خروجی ضعیف تر از طرح مدار خواهد بود ... همین مقدارها مناسب هستند.
{ چهار پست تکراری تون حدف گردیدند }
موفق باشید .



[jasonp]

با سلام
جایی برا شوکر بیدا نکردم برا همین اینجا مطرح شد

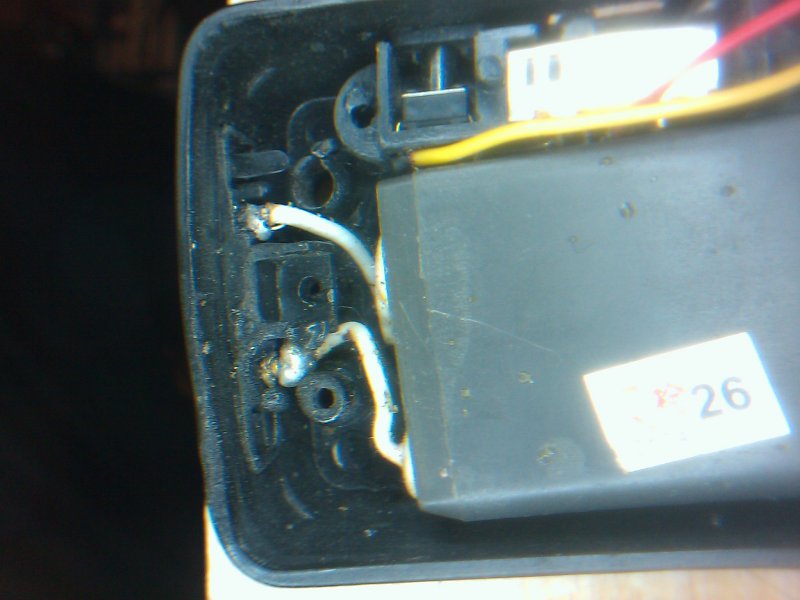

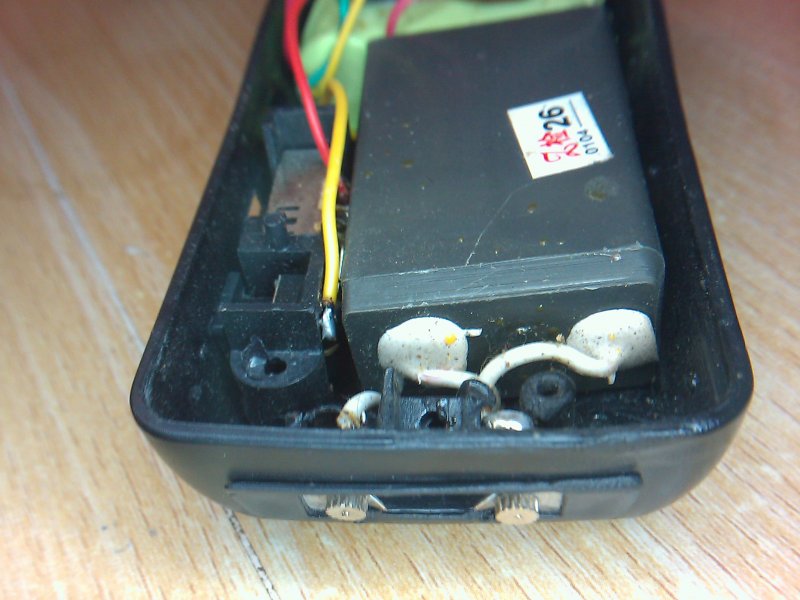

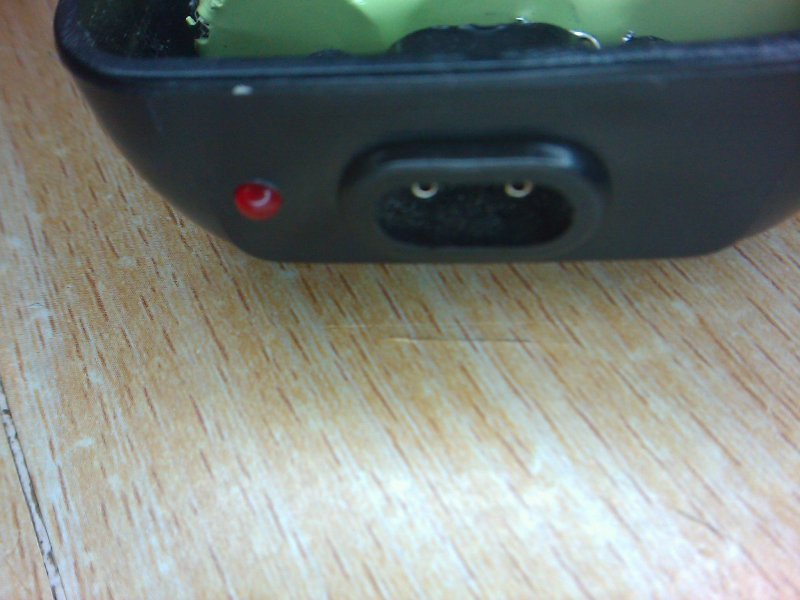

یه شوکر هست سیمهای ورودی شارژ کاملن کنده شده ومشخص نیست چی به چیه اینم عکسش



[reza_476]

با سلام
عکس کامل و روشن و خوانا بودن قطعات برای بررسی از زیر و روی مدار چاپی آن قرار بده تا راحتتر راهنمایی شوی



[jasonp]

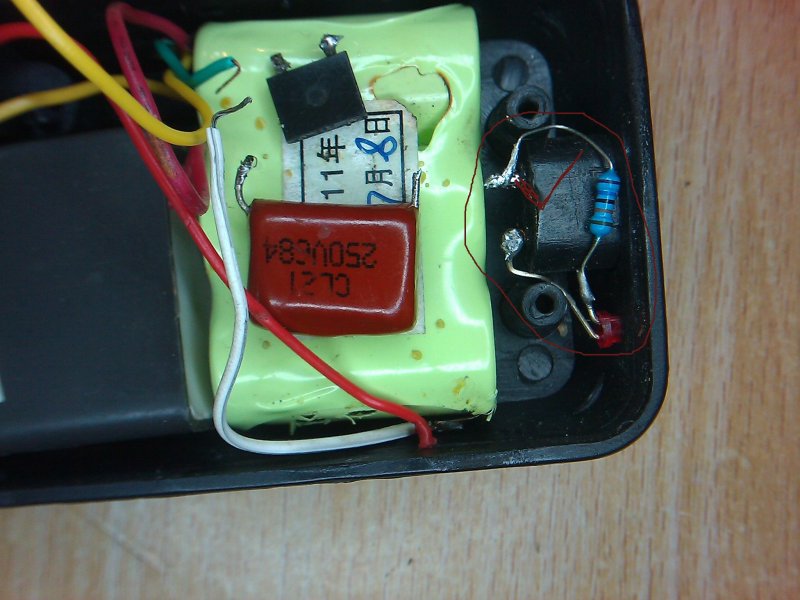

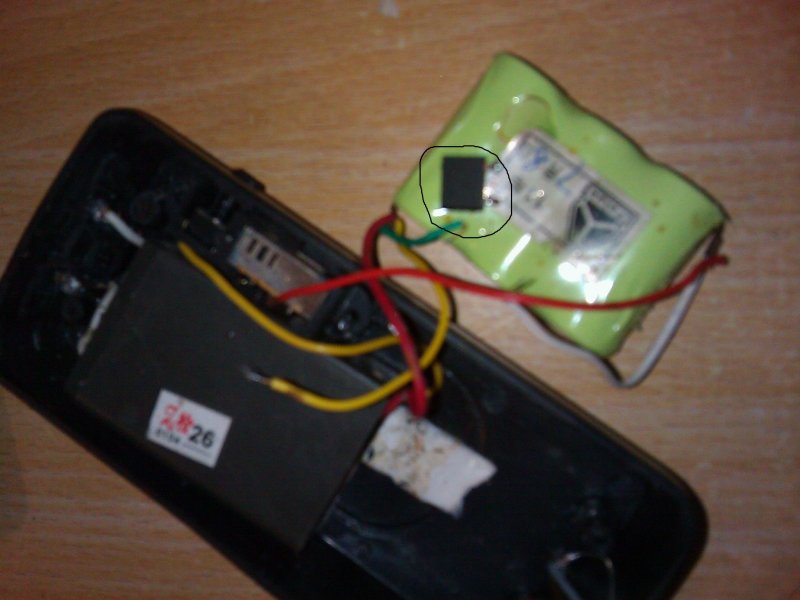

دوست عزیز هیچ بردی نداره 3عدد باتری باهم بسته شدن وبه یکی دیگه وصل میشه ک باتری نیست تقویت کننده باید باشه از زیر به باتری وصل میشه واز بالا به خروجی شوکر -یک عدد خازن cl21-250v684+d یک



[gadraj]

با سلام :

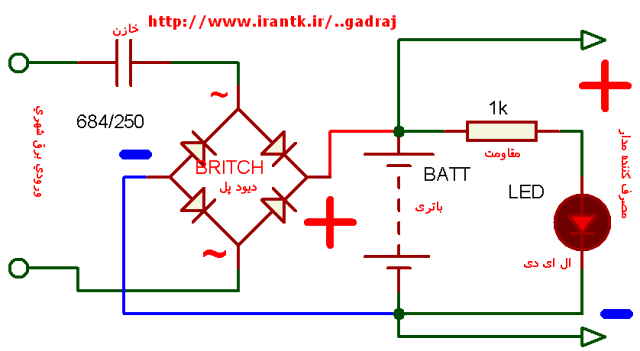

طبق نقشه زیر سیم کشی کنید :
دانلود :
[hide] [/hide]
موفق باشید .



[jasonp]

با سلام

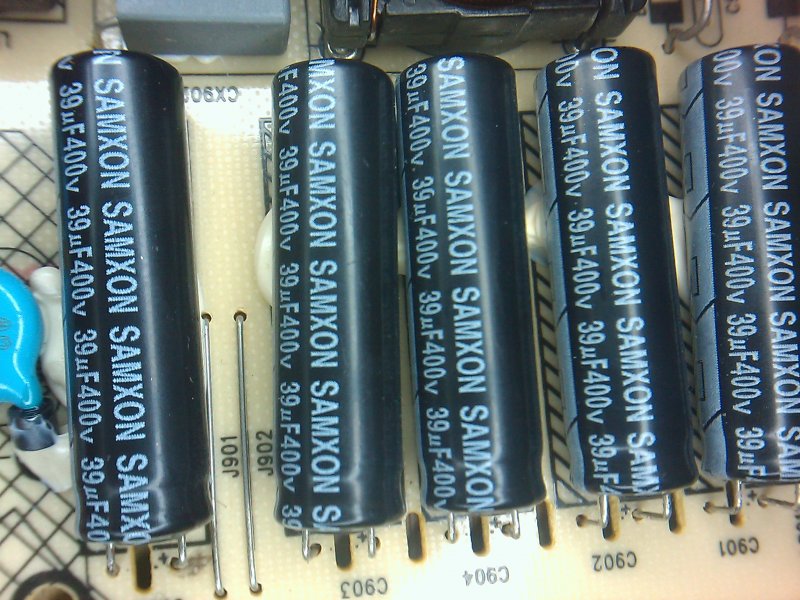

اگر تو ی مدار 5عدد خازن 39mf400v بصورت موازی با هم باشه و اونها خراب باشن توبازار هم گیر نیان چ شماره ای با ید جای اونها بزنیم



[jasonp]

با سلام

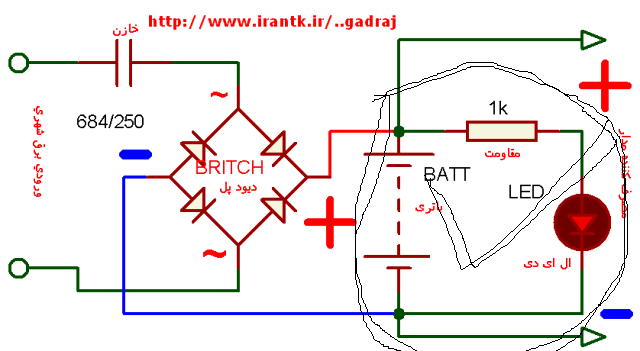

داخل ورودی برق led با یه مقاومت مستقیم به 220 وصل هست ولی مدار شما روی باتری ایا این طوری ledیه سره روشن نمیمونه وباعث خالی شدن باتری نمیشه؟؟



[gadraj]

با سلام
داخل ورودی برق led با یه مقاومت مستقیم به 220 وصل هست ولی مدار شما روی باتری ایا این طوری ledیه سره روشن نمیمونه وباعث خالی شدن باتری نمیشه؟؟

با سلام :

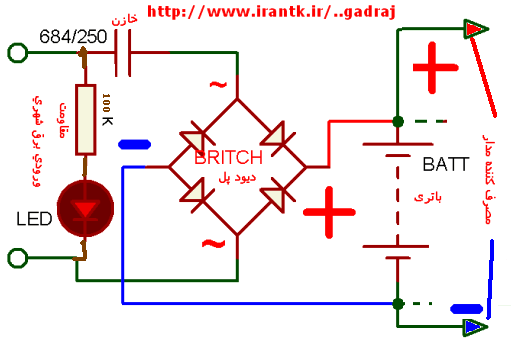

- البته مصرف یک ال ای دی چشمگیر نیست با این وجود میتونید توسط یک مقاومت حدود 100 کیلو طبق شکل زیر وصل کنید که در اینصورت فقط زمانیکه دوشاخه در برق وصل باشد ال ای دی روشن خواهد بود .
[hide] [/hide]
موفق باشید .
