سوختن igbt اینورتر 200 آمپر synyoung

[darabi81]

سلام
امشب از بچه های تعمیرگاهم سوال کردم که مطمئن بودند 3842 و 3845 بجای یکدیگه کار نمیکنن و گفتند حتی پسوند a , b هم باید رعایت بشه

اگه عوض کردی بدون تردید همون مشکل هست یعنی احتمالا این آی سی را هم از همون فروشگاه یا همون شماره استفاده کردی
همینطوره یا نه ؟

اگر شماره ای که لحیم کردی همون شماره اصلی دستگاهه و از فروشگاه دیگه تهیه کردی اعلام کن .
تا احتمالات تازه را بررسی کنم.
آیا آی سی خودش 3845 است و الان 3842 نصب کردی؟
بعد از نظر همکارانم دیتاشیت را عمیق تر مطالعه کردم و ولتاژ آستا نه 3845 کمتره

سپاس

سلام وقت بخیر
بله آی سی دوم هم که عوض کردم ۳۸۴۲ است و هر دو را از یکجا تهیه کرده بودم. آی سی فابریکش ۳۸۴۵ که چون پیدا نکردم ۳۸۴۲ گذاشتم.
با تشکر فراوان



[darabi81]

سلام

با توجه به دیتاشیت پایه 8 مستقل از پروتکته و لذا در هر شرایطی باید 5 ولت داشته باشه و لذا تصور نمیکنم حتی پروتکت موجب قطع این ولتاژ بشه
اگه دوستان تجربه خلاف این موضوع دارند یا قادر به تست روی دستگاه خود هستند بذل عنایت فرمیند

برای تست پروتکت کافیه با یک مقاومت بین پایه 3 و تغذیه ( 7 ) ولتاژ پایه 3 را بالا ببرید که دراینصورت پروتکت میکنه و میتوانید ولتاژ پایه 8 را ببینید که همون 5 ولت است یا قطع شده ؟

و آقای دارابی عزیز هم میتونه پایه 3 را به گراند ( 5 ) متصل کنه و ببینه ولتاژ 5 ولت روی پایه 8 ظاهر میشه یا نه ؟ که قطعا مطابق بلوک دیتاشیت نمیشه
اگه پایه 2 به گراند متصله میتونه 2 و 3 را بهم متصل کنه که راحت تره


و لذا بدون تردید آی سی مشکل اساسی داره

سپاس

سلام
حتما فردا اول وقت این مورد را آزمایش میکنم
با تشکر



[غزال]

سلام وقت بخیر
بله آی سی دوم هم که عوض کردم ۳۸۴۲ است و هر دو را از یکجا تهیه کرده بودم. آی سی فابریکش ۳۸۴۵ که چون پیدا نکردم ۳۸۴۲ گذاشتم.
با تشکر فراوان

سلام

فروشگاهی که طی پیام خصوص معرفی کردم این آ سی را داره و پست میکنه
عیب مربوط به آی سی است

سپاس



[darabi81]

سلام

فروشگاهی که طی پیام خصوص معرفی کردم این آ سی را داره و پست میکنه
عیب مربوط به آی سی است

سپاس

سلام
یک آی سی 3845 از روی برد یک دستگاه اوراقی پیدا کردم و نصب کردم روی دستگاه و ولتاژگیری کردم
پایه1 : 0.75 ولت
پایه2 :1 میلی ولت
پایه 3 :8.5 میلی ولت
پایه 4 : 107 میلی ولت
پایه5 :0
پایه 6 :0.9 میلی ولت
پایه 7 :15 ولت
پایه8: 5 ولت
و روی پایه 6 هم سیگنال ندارم.حالا نمیدونم که آی سی سالم است یا نه
سپاس



[غزال]

سلام
یک آی سی 3845 از روی برد یک دستگاه اوراقی پیدا کردم و نصب کردم روی دستگاه و ولتاژگیری کردم
پایه1 : 0.75 ولت
پایه2 :1 میلی ولت
پایه 3 :8.5 میلی ولت
پایه 4 : 107 میلی ولت
پایه5 :0
پایه 6 :0.9 میلی ولت
پایه 7 :15 ولت
پایه8: 5 ولت
و روی پایه 6 هم سیگنال ندارم.حالا نمیدونم که آی سی سالم است یا نه
سپاس

سلام

قطعا لامپ پروتکت روشنه که پایه 1 حدود صفر ولته و قطعا پایه 1 (224) هم صفره

لذا ولتاژ پایه 12 (224) را با مقاومت 1 کیلو به 11 متصل کن تا لامپ پروتکت خاموش و پایه 1 (3845) بالا بره و نتیجه را اعلام کن.

سپاس



[darabi81]

سلام

قطعا لامپ پروتکت روشنه که پایه 1 حدود صفر ولته و قطعا پایه 1 (224) هم صفره

لذا ولتاژ پایه 12 (224) را با مقاومت 1 کیلو به 11 متصل کن تا لامپ پروتکت خاموش و پایه 1 (3845) بالا بره و نتیجه را اعلام کن.

سپاس

سلام
فکر کنم کار بدجوری خراب شد
11 و 12 (224) را با یک کیلو بهم وصل کردم چراغ زرد خاموش شد و یک لحظه سیگنال مربعی را روی پایه 6 3845 دیدم و بعد از آن دیگر سیگنالی نیامد(البته ولتاژ پایه ها هم تغییری نکرد) به عدم اتصال پایه های آی سی شک کردم کردم و پس از لحیم کاری مجدد و همچنین تست اینکه پایه های آی سی بهم وصل نباشند ولتاژ را وصل کردم که متاسفانه یک از ترانزیستور های برد سوخت.ترانزیستور هم به دلیل سوخته شدن شماره هایش کامل مشخص نیست. البته قبل از اینکه ترانزیستور بسوزه . به 220 ولت وصل کرده بودم به فاصله هر 2 ثانیه رله قطع و وصل میکرد.
جایی سراغ ندارید که برد pwm آماده بفروشند؟
با تشکر



[darabi81]

سلام
فکر کنم کار بدجوری خراب شد
11 و 12 (224) را با یک کیلو بهم وصل کردم چراغ زرد خاموش شد و یک لحظه سیگنال مربعی را روی پایه 6 3845 دیدم و بعد از آن دیگر سیگنالی نیامد(البته ولتاژ پایه ها هم تغییری نکرد) به عدم اتصال پایه های آی سی شک کردم کردم و پس از لحیم کاری مجدد و همچنین تست اینکه پایه های آی سی بهم وصل نباشند ولتاژ را وصل کردم که متاسفانه یک از ترانزیستور های برد سوخت.ترانزیستور هم به دلیل سوخته شدن شماره هایش کامل مشخص نیست. البته قبل از اینکه ترانزیستور بسوزه . به 220 ولت وصل کرده بودم به فاصله هر 2 ثانیه رله قطع و وصل میکرد.
جایی سراغ ندارید که برد pwm آماده بفروشند؟
با تشکر

حالا هم هرچقدر از روی حروف باقیمانده از ترانزیستور برای دیتاشیت جستجو میکنم چیزی پیدا نمیشه.روی ترانزیستور نوشته شده (t2) وبقیه اش معلوم نیست.البته روی همین برد ترانزیستور هایی داریم که شماره آنها (t2x 05) است که احتمال میدهم این هم از همین شماره باشه



[غزال]

حالا هم هرچقدر از روی حروف باقیمانده از ترانزیستور برای دیتاشیت جستجو میکنم چیزی پیدا نمیشه.روی ترانزیستور نوشته شده (t2) وبقیه اش معلوم نیست.البته روی همین برد ترانزیستور هایی داریم که شماره آنها (t2x 05) است که احتمال میدهم این هم از همین شماره باشه

سلام

اشکالی نداره
چطور فهمیدی سوخته
و مقاومت پایه هاش ( داخل مدار ) چند اهمه
شماره اش مهم نیست فقط بگو پایه هاش به کجا متصله تا بهت بگم چکار کنی

اما ابتدا بگو چه عملی موجب خرابی ترانزیستور شد
آیا بعد از ظهور سیگنال ، ولتاژی در انبرهای جوش هم داشتی ؟

با توجه به قطعات SMD و محل ناجور برد بروز خطا بدیهی است اما اگه متوجه خطا شده باشی کمک زیادی میکنه که خرابی های جدید را حدس بزنیم و زودتر رفع کنیم.

نیاز به تهیه و خرید برد نداره درستش میکنیم البته تابحال چنین مدلی تعمیر نکردم ولی قطعات مهمش آی سی است که آی سی هاش پیدا میشه و لذا مشکلی پیش نمیاد

آیا از لامپ سری با برق شهر استفاده کرده بودی یا نه ؟

سپاس



[darabi81]

سلام

اشکالی نداره
چطور فهمیدی سوخته
و مقاومت پایه هاش ( داخل مدار ) چند اهمه
شماره اش مهم نیست فقط بگو پایه هاش به کجا متصله تا بهت بگم چکار کنی

اما ابتدا بگو چه عملی موجب خرابی ترانزیستور شد
آیا بعد از ظهور سیگنال ، ولتاژی در انبرهای جوش هم داشتی ؟

با توجه به قطعات SMD و محل ناجور برد بروز خطا بدیهی است اما اگه متوجه خطا شده باشی کمک زیادی میکنه که خرابی های جدید را حدس بزنیم و زودتر رفع کنیم.

نیاز به تهیه و خرید برد نداره درستش میکنیم البته تابحال چنین مدلی تعمیر نکردم ولی قطعات مهمش آی سی است که آی سی هاش پیدا میشه و لذا مشکلی پیش نمیاد

آیا از لامپ سری با برق شهر استفاده کرده بودی یا نه ؟

سپاس

سلام وقت بخیر
از ترانزیستور دود بلند شد و تغییر شکل داد.
مراحل کاری که انجام دادم.
1-عوض کردن 3845 و تست اینکه پایه ها کامل وصل باشند و همچنین به پایه های کناری اتصال نداشته باشند
2-روشن کردن با وصل 220 ولت با لامپ 1000 وات سری(در این حالت چراغ زرد روشن و رله به همراه چراغ سفید پاور هر 2 ثانیه یک بار روشن میشدند.)
3-روشن کردن با اتصال 24 ولت به ورودی رگلاتور 7815(فقط چراغ زرد روشن شد)
4-متصل کردن پایه های 11 و 12 (224)به وسیله مقاومت 1 کیلو به هم( برای یک لحظه شکل موج پله ای را روی پایه 6 (3845)دیدم و بعد دیگر سیگنال نداشتم.چراغ زرد هم خاموش)
5-شک به عدم اتصال صحیح پایه های 3845
6-مجددا لحیم کاری پایه های آی سی و تست عدم ارتباط پایه ها به هم.

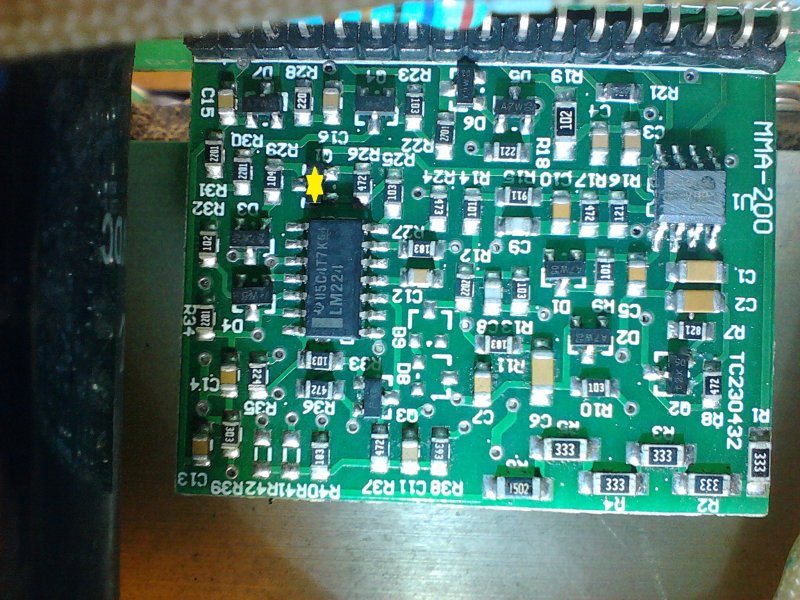

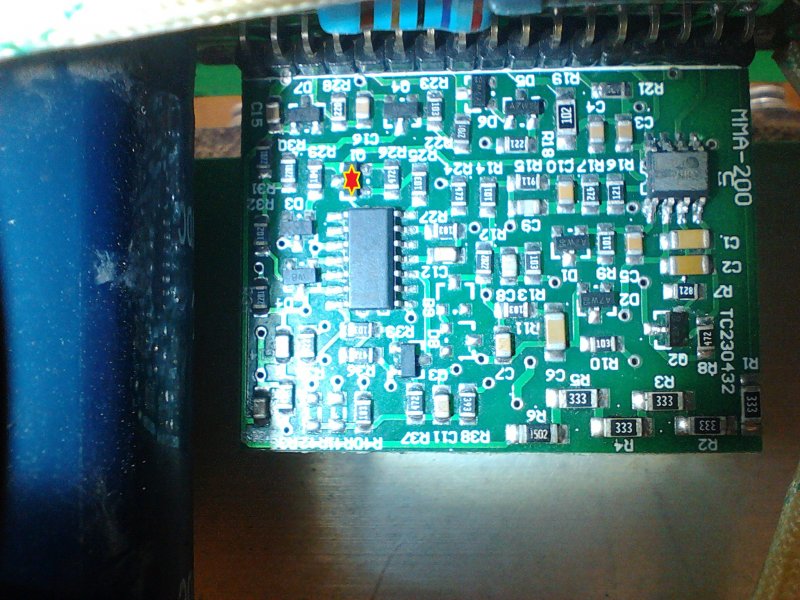

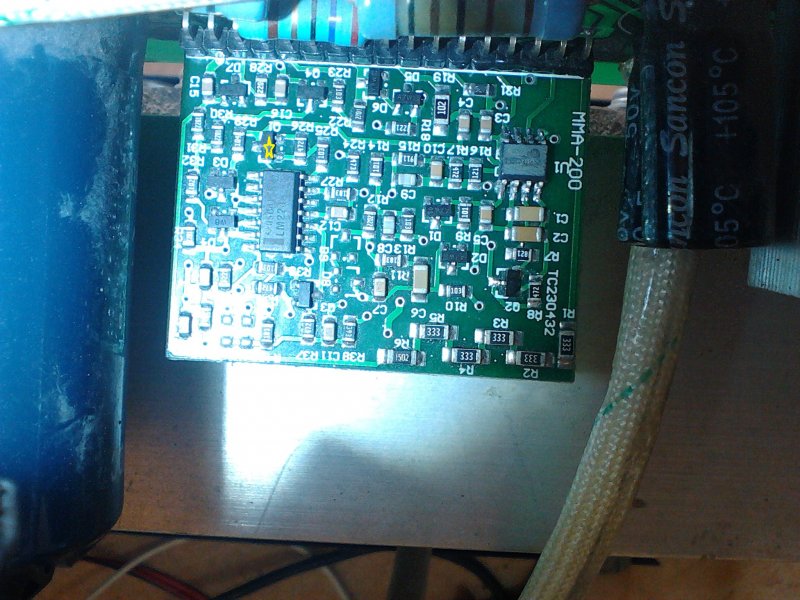

7-روشن کردن با 24 ولت(بلافاصله ترانزیستوری که روی شکل مشخص کردم دود داد و سرخ شد و به فنا رفت.

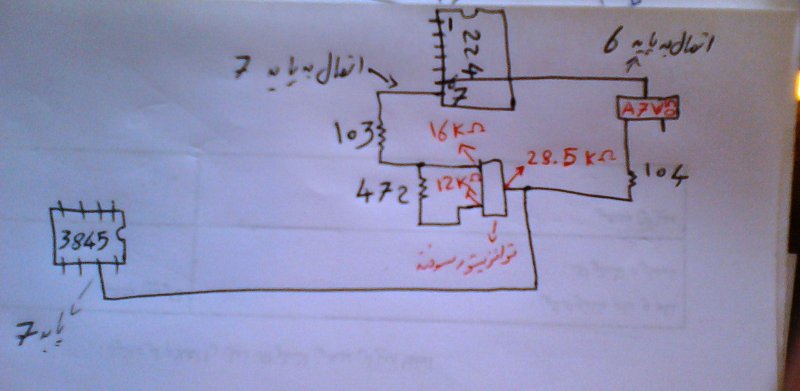

مقاومت های پایه های مختلف ترانزیستور سوخته شده نسبت به گراند میباشند.
الان هم پین پایه های3845 هیچ شورتی نمیباشد.
سیگنال را برای یک لحظه داشتم و فرصت ولتاژگیری انبرهای خروجی نشد
با تشکر فراوان



[غزال]

سلام وقت بخیر
از ترانزیستور دود بلند شد و تغییر شکل داد.
مراحل کاری که انجام دادم.
1-عوض کردن 3845 و تست اینکه پایه ها کامل وصل باشند و همچنین به پایه های کناری اتصال نداشته باشند
2-روشن کردن با وصل 220 ولت با لامپ 1000 وات سری(در این حالت چراغ زرد روشن و رله به همراه چراغ سفید پاور هر 2 ثانیه یک بار روشن میشدند.)
3-روشن کردن با اتصال 24 ولت به ورودی رگلاتور 7815(فقط چراغ زرد روشن شد)
4-متصل کردن پایه های 11 و 12 (224)به وسیله مقاومت 1 کیلو به هم( برای یک لحظه شکل موج پله ای را روی پایه 6 (3845)دیدم و بعد دیگر سیگنال نداشتم.چراغ زرد هم خاموش)
5-شک به عدم اتصال صحیح پایه های 3845
6-مجددا لحیم کاری پایه های آی سی و تست عدم ارتباط پایه ها به هم.
7-روشن کردن با 24 ولت(بلافاصله ترانزیستوری که روی شکل مشخص کردم دود داد و سرخ شد و به فنا رفت.
مقاومت های پایه های مختلف ترانزیستور سوخته شده نسبت به گراند میباشند.
الان هم پین پایه های3845 هیچ شورتی نمیباشد.
سیگنال را برای یک لحظه داشتم و فرصت ولتاژگیری انبرهای خروجی نشد
با تشکر فراوان
مشاهده فایل‌پیوست 101390مشاهده فایل‌پیوست 101391مشاهده فایل‌پیوست 101392مشاهده فایل‌پیوست 101393

سلام

بابت گزارش خوب شما ممنونم

ترانزیستور مورد نظر شما که فرمودی سوخته تیپ مثبت و حدود 5/ آمپری است

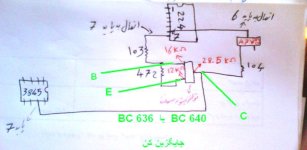

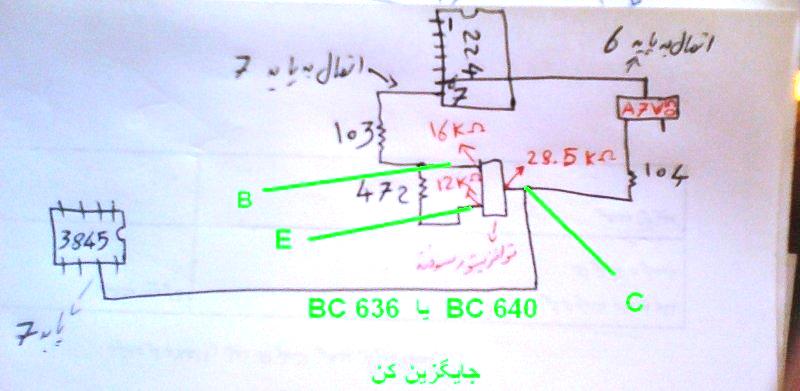

لذا هر ترانزیستور 1 آمپری تیپ مثبت به صورتی که در تصویر مشخص کردم نصب کنی از اولش هم بهتر میشه مثلا BC636 یا BC640

اما قبلا فرمودید همه پایه های 3845 ولتاژ قبلی را داره دراینصورت باید کلکتور امیتر این ترانزیستور شورت شده باشه که به آی سی ولتاژ بده و مغایر با اهم پایه هایی است که در تصویر اعلام کردی ( البته اهم پایه ها نسبت بیکدیگر را میخواستم اما اشکالی نداره )

بنابرین اگه کلکتور امیتر شورت شده باشه با همین وضع هم باید کار کنه و وظیفه این ترانزیستور ارسال تغذیه به 3845 است و اگر همیشه هم بده تاثیری در سیگنال نداره

درهرصورت اگه 15 ولت را به پایه 7 میده بنظر من فعلا نیاز به تعویض نداره و نهایتا تعویض میکنی
در هر صورت اگه ولتاژ نمیده بترتیبی که عرض کردم ترانزیستور تهیه و نصب کن و کمترین شکی هم نکن

ضمنا خیلی خیلی بعیده که شماره بقیه ترانزیستورها هم مشابه این باشه چون در ناچاری از تیپ مثبت استفاده میشه و قطعا اشتباه میکنی و شماره این ترانزیستور مشابه بقیه نیست و اگه بقیه ترانزیستورها شماره یکسانی دارند حتما همگی آنها منفی هستند و فقط این مثبته زیرا محاله اینهمه تیپ مثبت استفاده کرده باشند

با توجه به گزارش شما احتمالا درست شده بود و با لامپ 1000 هم کم میآورده و اگه دو لامپ موازی استفاده میکردی مشخص میشد ولی رله با قطع متوالی و متعدد صدمه زده البته تجربه ای روی این مدل ندارم که با چه جریانی استارت میخوره ولی خلاصه درست میشه فقط زحمتت بیشتر شد

اگه دوستان نمونه ای دارند با لامپ سری تست و اعلام فرمایند که با چه لامپی راه می افته
ضمنا هر دفعه که رله فعال میشده یعنی سیگنال داشتی که رله وصل میکرده و ضمنا انبر ها هم ولتاژ داشته ولی قطع و وصل میشده

سپاس
