سلام و درود
دو مسئله برام پیش اومده که نیاز به راهنمایی اساتید دارم.
من سه عدد آیسی دوتاش lf357 و یکیش هم lf157 فلزییه .
مدل ۱۵۷ فلزی کلا تفکیک و ثبات خوبی نداره ، اما تویه دو ۳۵۷ یکی رو ۴۰ تومن خریدم و اون یکی دیگه رو، رو حساب اصلی بودنش ژاپنی ۵۵۰ تومن اما ، ۴۰ تومنی به مراتب از ۱۵۷ فلزی بهتره با تفکیک و عمق بهتر اما مدل ژاپنی رو که میزارم رویه برد coil erorr میده . حتی bs170 رو هم تعویض کردم.
ناگفته نمونه اعداد سه گانه با آیسی ۴۰ تومنی به شدت پایینه که فیبر مسی ۲۰ در ۲۰ رو با کویل ۲۵ سانتی تو فاصله ۷۰ سانتی میزنه.

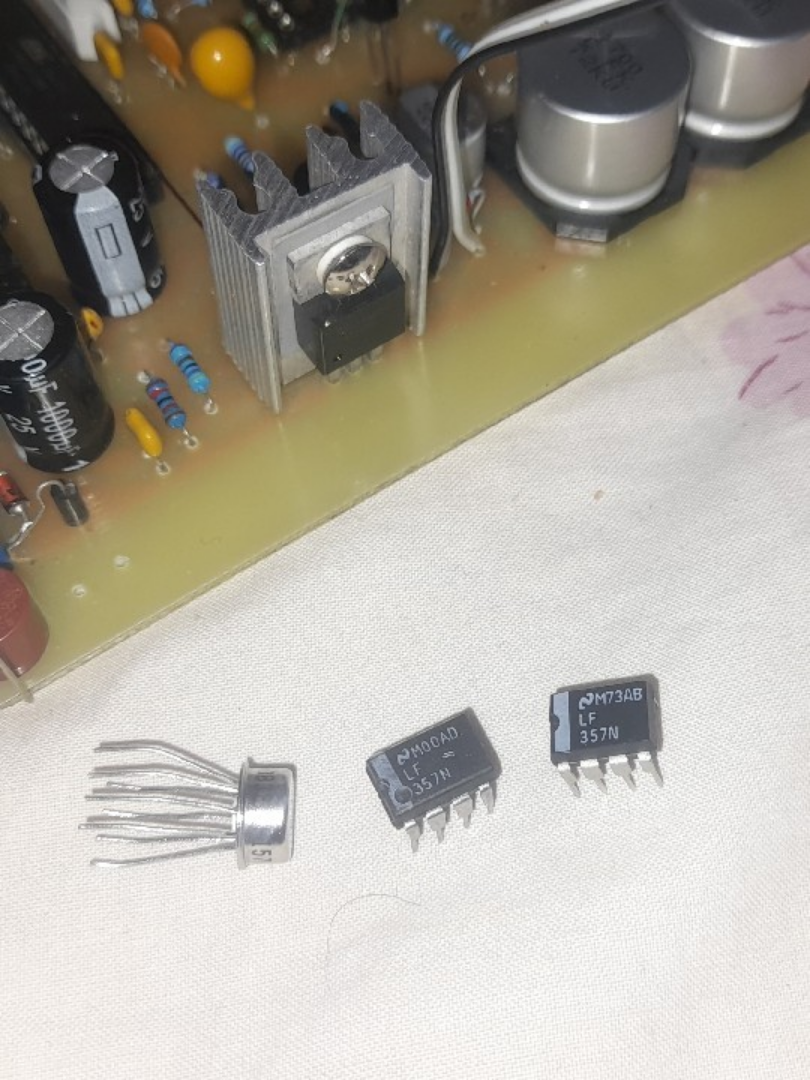

عکس آیسی ها رو پیوست میکنم.
و اینکه تا چه حد اصلی بودن آیسی تویه عمق تاثیر گذاره ؟
اگر دوستان تجربه ای دارن ممنون میشم راهنماییم کنن.
سپاس فراوان
مشاهده فایل‌پیوست 209336
سلام و درود
دو مسئله برام پیش اومده که نیاز به راهنمایی اساتید دارم.
من سه عدد آیسی دوتاش lf357 و یکیش هم lf157 فلزییه .
مدل ۱۵۷ فلزی کلا تفکیک و ثبات خوبی نداره ، اما تویه دو ۳۵۷ یکی رو ۴۰ تومن خریدم و اون یکی دیگه رو، رو حساب اصلی بودنش ژاپنی ۵۵۰ تومن اما ، ۴۰ تومنی به مراتب از ۱۵۷ فلزی بهتره با تفکیک و عمق بهتر اما مدل ژاپنی رو که میزارم رویه برد coil erorr میده . حتی bs170 رو هم تعویض کردم.
ناگفته نمونه اعداد سه گانه با آیسی ۴۰ تومنی به شدت پایینه که فیبر مسی ۲۰ در ۲۰ رو با کویل ۲۵ سانتی تو فاصله ۷۰ سانتی میزنه.
عکس آیسی ها رو پیوست میکنم.
و اینکه تا چه حد اصلی بودن آیسی تویه عمق تاثیر گذاره ؟
اگر دوستان تجربه ای دارن ممنون میشم راهنماییم کنن.
سپاس فراوان
مشاهده فایل‌پیوست 209336
دوست عزیز سلام اگه بقیه ایسی هات کویل ارور ندیده نمیده خب مشگل از اون ایس هست که میندازی ...آیسی رو بنداز و رو پایه هاش. با مولتی متر تست اتصال کوتاه بگیر جواب داد همه پایه ها آیسی سوخته بهت انداخت در مورد اعداد پایین متاسفانه این مدار خیلی به ایسی اصلی و بدل حساسه منم چهارتا فلزی و سه تا کربنی خریدم البته چندسال پیش فقط از سه تاش راضیم یعنی حساب کن چقدر جنس آشغال تو مملکت هست .... اعداد دیباگ اول رو چک کم ببین نویز وارد مدار میشه یا نه حساسیت رو کم کن با لوپ حداکثر ۲۰ تو خونه تست کن بعد برو سراغ صحت اعداد تا نویز لوپت برطرف نشه اعداد درستی نخواهی داشت
