ساخته فلزیاب پالسی فلزجو

ajamee

VIP+ افتخاری
کاربر
2009-09-14
1,727
4,735
سلام
همکاران گرامی
دستگاه فلز جو را ساختم فقط یک مشکل دارم وقتی لوپ را وصل میکنم دستگاه اتصال کوتاه میشود و ماسفت میسوزد
لطفا در این مورد راهنمایی فرماید


aryamon

VIP+ افتخاری
کاربر
2012-10-25
1,316
2,945
خسته نباشید عکس برد یا شماتیک مدار شما هیچ توضیحی ندادید لطف بفرمایید عکس برد که ساختی رو بزار


ajamee

VIP+ افتخاری
کاربر
2009-09-14
1,727
4,735
سلام مشکل حل شد لوپ را باید بعد از روشن شدن دستگاه وصل کنم


arashpi

کاربر
2023-09-09
29
12
Iran
سلام مشکل حل شد لوپ را باید بعد از روشن شدن دستگاه وصل کنم
سلام
وسیله شمامطمئنامشکل داردچون در وضعیت عادی میبایست لوپ قبل ازروشن کردن به سیستم وصل باشدقبلابه این موردبرخوردم دقیقادرذهنم نیست اشکال ازچی بودفکرکنم ازدرست لودنکردن برنامه میکروبود


moradi71

VIP PLUS
VIP PLUS
vip
کاربر
سلام مشکل حل شد لوپ را باید بعد از روشن شدن دستگاه وصل کنم
ماسفت اصلی نیست و بهتره جای 840 از ماسفت قوی تر استفاده کنید 600 ولت 20 امپر نوع n با مقاومت خیلی کم
جای 7812 از برد DCToDc سه آمپر استفاده کنید
اینجوری قدرت لوپ اینقدر زیاد میشه که صدا سیم پیچ را با تغییر فرکانس با گوش خواهید شنید

  • Like
واکنش‌ها[ی پسندها]: ajamee

ajamee

VIP+ افتخاری
کاربر
2009-09-14
1,727
4,735
سلام ممنون میشوم یک ماسفت معرفی فرماید


FX55

کاربر vip
کاربر
2014-10-18
236
270
اصفهان
سلام.

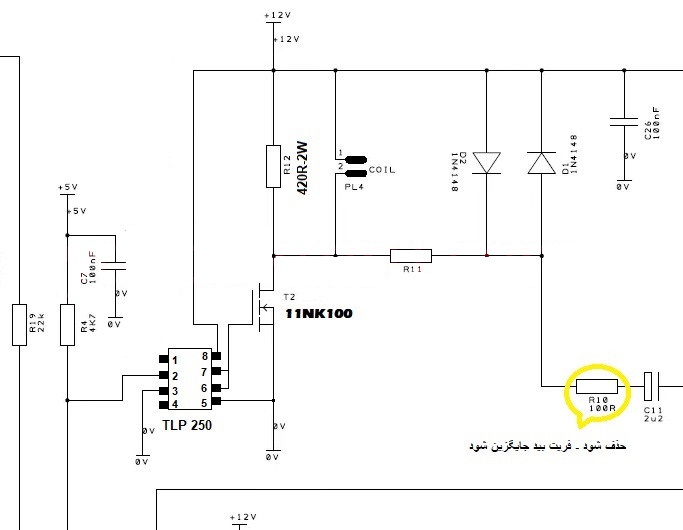

در انجمنی دیدم که تغییرات در فلزجو صورت گرفته با عنوان " تغیییرات مهم در فلزیاب فلزجو FPI " که شامل :

بجای ماسفت 840 از 11NK100 استفاده شود.
BS170 حذف شود و بجای آن از آی سی گیت درایو TLP250 جایگزین شود .
خروجی آی سی مستقیما به ماسفت وصل شود.
جای R10 از فریت بید استفاده شود.
جای مقاومت های 390 از مقاومت های 420 اهم دو واتی استفاده شود.

امپدانس لوپ هم 1.8 محاسبه و انتخاب شود.

تغییرات فلزجو.jpg

دوستان و اساتید اگر اطلاعاتی دارند لطفا اعلام کنند.


آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: moradi71

arashpi

کاربر
2023-09-09
29
12
Iran
ماسفت اصلی نیست و بهتره جای 840 از ماسفت قوی تر استفاده کنید 600 ولت 20 امپر نوع n با مقاومت خیلی کم
جای 7812 از برد DCToDc سه آمپر استفاده کنید
اینجوری قدرت لوپ اینقدر زیاد میشه که صدا سیم پیچ را با تغییر فرکانس با گوش خواهید شنید
بزرگوارشمااین دوموردکه اشاره کردین عملاهم چک کردین؟مثلاقدرتش چقدربالامیره ؟باعددودرصورت امکان نتیجه تست عملی.
لطفاشماره ماسفت روهم ذکرکنیدمثلاIRFP460 چطوره؟چون خودم چندتاجایگزین کردم اما تفاوت محسوسی درقدرت نداشت.
دلیل استفاده ازمبدلdc to dc سه آمپری چیه؟دلیلش صرفاامپردهی بیشتره یانه مسئله ایزوله ورودی و خروجی هم مطرحه؟
اگه مورد۲منتفیه راحتترنیست که ازرگولاتورامپربالاترویامثلاازایسی LM317استفاده بشه؟


arashpi

کاربر
2023-09-09
29
12
Iran
سلام.

در انجمنی دیدم که تغییرات در فلزجو صورت گرفته با عنوان " تغیییرات مهم در فلزیاب فلزجو FPI " که شامل :

بجای ماسفت 840 از 11NK100 استفاده شود.
BS170 حذف شود و بجای آن از آی سی گیت درایو TLP250 جایگزین شود .
خروجی آی سی مستقیما به ماسفت وصل شود.
جای R10 از فریت بید استفاده شود.
جای مقاومت های 390 از مقاومت های 420 اهم دو واتی استفاده شود.

امپدانس لوپ هم 1.8 محاسبه و انتخاب شود.

مشاهده فایل‌پیوست 208012

دوستان و اساتید اگر اطلاعاتی دارند لطفا اعلام کنند.

بزرگواراطلاعات خوب روشمادارین پس بهتره کمی شفافتر توضیح بدین.
خودتون این مواردروچک کردین نتیجه چقدربهترشده؟
