مشکل: راهنمایی تعمیر منبع تغذیه سویچینگ لوازم خانگی

[hadi_651]

سلام حتما از دیود با همین شماره استفاده کن
خازن توی همین مسیر رو هم عوض کن

fh با تشکر استاد دیود her 207 رو به جاش her 208 انداختم و خازن هارو هم چک کردم همشون سالم هستند



[غزال]

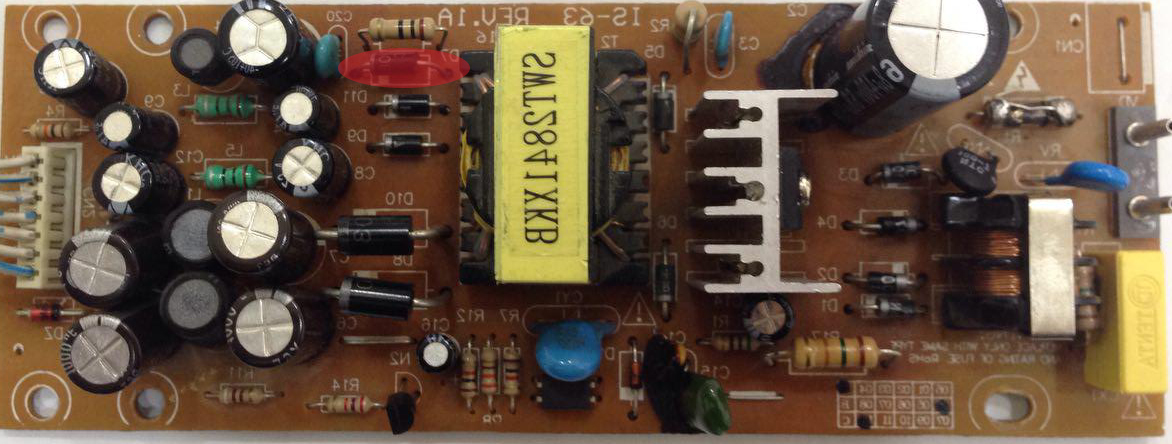

مشاهده فایل‌پیوست 145786مشاهده فایل‌پیوست 145787

درود
عجب نقشه دقیق و کاملی
پاسخ دقیق و کامل : صدمه مستمر دیود دلیلی داره .

سپاس



[hadi_651]

درود
عجب نقشه دقیق و کاملی
پاسخ دقیق و کامل : صدمه مستمر دیود دلیلی داره .

سپاس

خیلی زحمتتون شد ممنون



[غزال]

خیلی زحمتتون شد ممنون

درود
محبت داری
وظیفه بود

سپاس



[hadi_651]

درود
محبت داری
وظیفه بود

سپاس



[hadi_651]

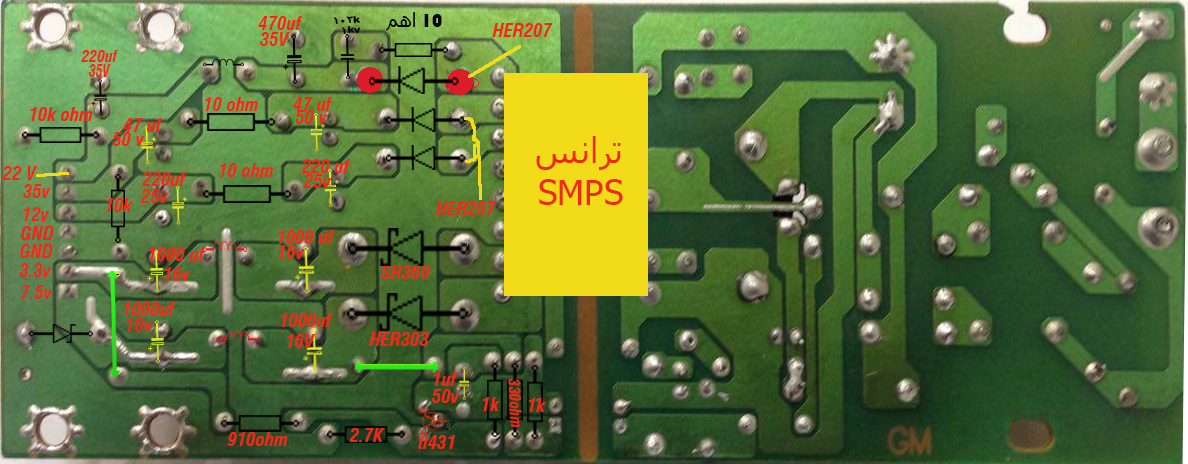

مشاهده فایل‌پیوست 145823

دیود sr360 نشتی داشت با شماره sr5200 تعویض کردم



[غزال]

دیود sr360 نشتی داشت با شماره sr5200 تعویض کردم

درود
دیودی که جایگزین کردی هیچ ارتباطی با دیود مورد اشاره که میسوزه نداره.

سپاس



[hadi_651]

درود
دیودی که جایگزین کردی هیچ ارتباطی با دیود مورد اشاره که میسوزه نداره.

سپاس

بله میدونم پس از چی میتونه باشه البته به جای her 207 من her 208 قراردادم



[غزال]

بله میدونم پس از چی میتونه باشه البته به جای her 207 من her 208 قراردادم

درود
اگه این دیود داغ نمیشه میتونی از دو دیود سری استفاده کنی که هرگز نسوزه
ولی دراینصورت احتمالا خازن ۱۰۲ متصل به کاتد خرابه

.سپاس



[reza_m72]

پاسخ : راهنمایی منبع تغذیه

سلام غزال جان منظورتون اینه اگه این مدار را که با مقاومت 47 کیلو و زینر 14 ولت و خازن 100 میکرو را بسازیم و مثبت خازن را به ورودی مسفت بزنیم بجای ایسی کار میفته ?ورودی کوبلر را چکار کنیم ؟. ممنون میشم یکم باز ترش کنید متوجه بشم چون ایسی فوق پیدا نمیشه . متشکرم

سلام

اگر در مواردی آی سی تغذیه دستگاه تحت تعمیر شما دارای پین تغذیه نیست و با همان قدرت و ویژگی فقط آی سی های دارید که نیاز به تغذیه ( مثلا 14 یا 16 ولت ) داره دراینصورت با یک مقاومت حدود 47 کیلو اهم وات بالا و زینر 14 یا 16 ولت و خازن 100 میکرو ، ولتاژ مورد نیازش را از 310 ولت خازن بزرگ بسازید و دهنشو ببندید .

سپاس
