درخواست فايل ايپرام برد الكترونيكي فريزر پارس

[sidhadi2000]

با سلام خدمت دوستان
منم برد فریزرم دچار عیب شده واون اینکه وقتی دما از حدی که تعیین میکنیم کمتر میشه(مثلا روی 16- تنظیم میکنم دما همچنان میاد پایین تر) فرمان قطع صادرنمیشه وکمپرسور یکسره کار میکنه....
به نظرتون مشکل از چیه؟؟؟



[NICHICON]

درخواست فايل ايپرام برد الكترونيكي فريزر پارس

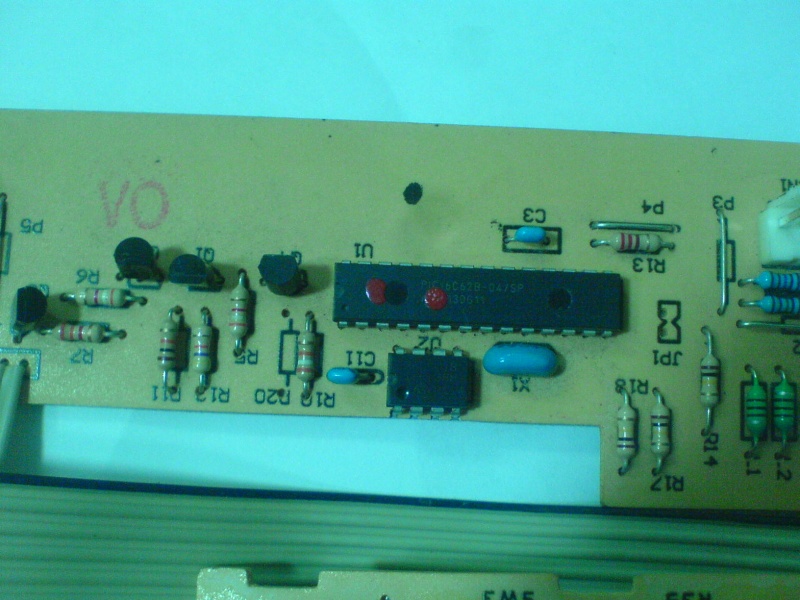

IC PIC16C62B-04-SP + EPROM 24LC01B

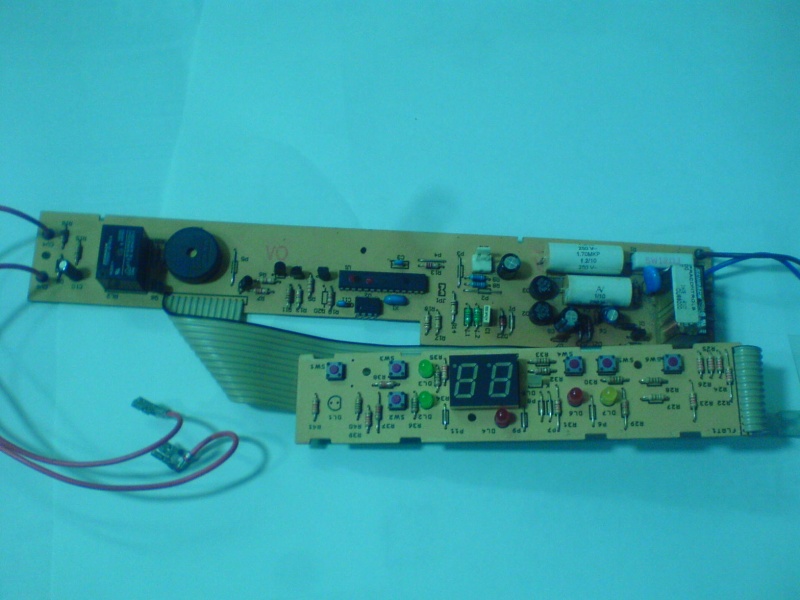

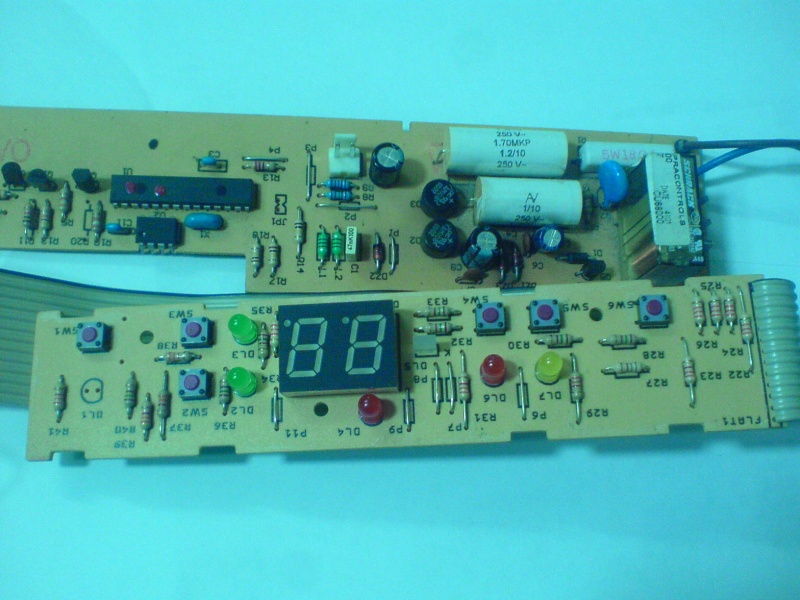

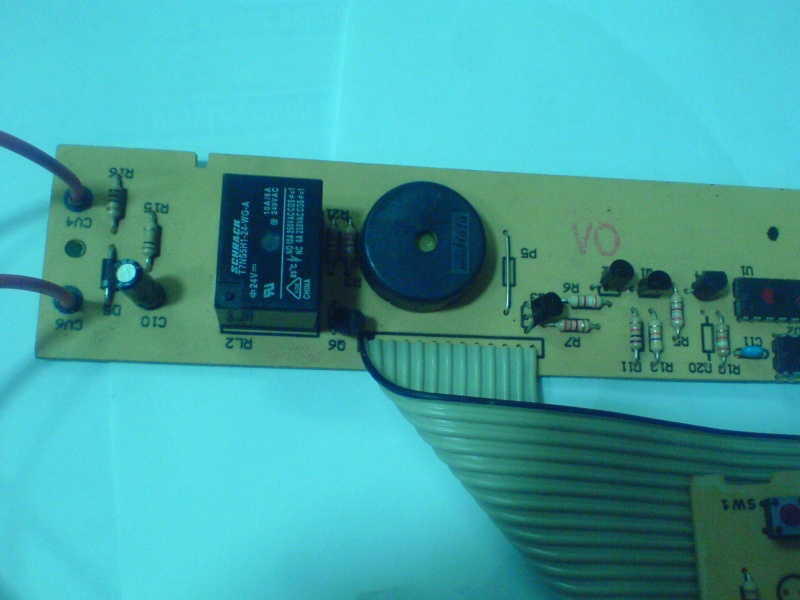

مشاهده فایل‌پیوست 42036مشاهده فایل‌پیوست 42037مشاهده فایل‌پیوست 42038مشاهده فایل‌پیوست 42039
​

به نام خدا
با سلام خدمت شما
یکی از دوستام یکی از این بردهای یخچال اورده پیشم که درستش کنم عکسش دقیقا همین بالایی هست
سیم های ورودی برق 220 ولت این مدار کدام هست



[clementr]

با سلام خدمت دوستان فکر میکنم انجمن تو این پست فعال نباشه ولی مشکلی برام پیش اومده که از اساتید میخوام کمکم کنن منم مثل همین بورد دارم که رله رو فعال نمی کنه ولتاژ پشت رله 12.5 هسته در صورتی که رله با 24 ولت فعال میشه خازن و دیود زنر 24 رو عوض کردم رله رو هم چک کردم باز درست نشد مشکل از چیه؟



[paryjoon]

احتمالا از میکروکنترلر هستش در مورد بردی که دما پایین میاد هم چک کنید ببینید رله سالم هستش اگه سالم بود قطعات متصله مثل ترانزیستور و دیود چک بشه در نهایت ایراد از میکرو



[asd gegar]

سلام

دوست عزیز دو تا خازن بزرگ 400 یا 600 ولتی سرامیکی یا سفید رنگ رو عوض کن

خازن 50 ولت 100 میکرو رو هم عوض کن

یا حق



[meigoon]

جناب بردش هست ولي به مبلغ بيست و هشت هزار تومان
يعني هيچ راهي براي تعمير اين برد وجود ندارد الا با تعويض برد مذكور ....

سلام استاد محترم
در تهران برد کنترل نو برای فریزر شش کلیدی پارس از کجا میتوان تهیه نمود ؟ ضمناً یک نمونه برد همین مدل ساخت شرکت Alton ray با مدل Parstermo_HCA02_6 دارم که به نظرم آی سی میکروکنترلر آن به ATMEGA8L-8PU سوخته آیا این آی سی به صورت برنامه ریزی شده در بازار پیدا میشود اگر پروگرام شده آن نباشد ، میتوان آی سی خام جایگزین نمود؟ از محبت شما جهت اختصاص وقت به این حقیر پیشاپیش سپاسگزارم



[meigoon]

سلام دوستان
من همچنان منتظر دریافت پاسخ پست شماره 26 همین تاپیک در مورد برد کنترل فریزر پارس هستم اگر اساتید به اینجانب هم نظری بنمایند ممنون میشوم



[badr_b61]

باسلام خدمت همکارگرامی این مشکل زمانی رخ میدهدکه خازنهای C4وC5تغییرظرفیت داده انهاراتعویض نماییددرصورتی که دربازارموجودنبودخازن الکترولیتی C9راکه ظرفیت ان 100میکرواست خارج و330 میکرو 50ولت جایگزین کنید موفق باشید#$V686



[badr_b61]

باعرض ادب واحترام این فایل رودارم براتون اپلودمیکنم



[meigoon]

به نام خدا
با سلام خدمت شما
یکی از دوستام یکی از این بردهای یخچال اورده پیشم که درستش کنم عکسش دقیقا همین بالایی هست
سیم های ورودی برق 220 ولت این مدار کدام هست

سلام دوست عزیز
در کنار رله شیشه ای که رله کمپرسور هست ، سه عدد فیش برای اتصال سه عدد سیم وجود دارد که فیش وسط برای کمپرسور است و دو تای اول و آخر برای ورودی 220 ولت که اگر اشتباه نکنم سیم کمپرسور سیاه رنگ است و پوشش عایق دارد که نسبت به سیمهای برق ورودی قابل تفکیک شده است
