خرابی برد کولر پنجره ای سامسونگ

[Amin.no]

یک نکته در مورد خرابی پد کربنی؛
با بررسی بیشتر مشخص شد پد کربنی در دکمه کاهش دما یکسره شده با پیدا کردن مسیر و جدا کردن دیود زنر مربوط به همین مسیر ( یکی از دیود های زیر سگمنت که در تصویر هم مشخص هست ) پد کربنی الان به درستی کار میکند.
با این تفاسیر یکسره بودن یکی از مسیر ها احتمال دارد باعث آسیب دیدن میکرو شده باشد



[Mahdi neda]

ترکها رو خوب چک کن که قطعی نداشته باشی،
احتمال داره uln جدید معیوب باشه،
موقعی که برق و وصل می کنی صدای برد عادیه؟
من فکر می کنم مشکل از کنترل باشه
موفق باشی



[infoshinfo]

سلام و عرض ادب؛
با بررسی بیشتر هیچ ولتاژی از سمت میکرو به پایه های ۱تا۷ ایسی شماره 03 نمیرسه اما آیسی دیگر (که مربوط به سگمنت هست) ورودی از سمت میکرو دارد و خروجی Gnd برای تغذیه سگمنت ها میدهد.
با اینحال با توجه به اینکه پایه های ۱تا ۷ مستقیما از میکرو ورودی میگیرند آیا میکرو معیوب هست یا اینکه علت دیگری هم وجود داره؟

سلام
ضمن پوزش ابتدا اجازه دهید نکات ظریفی که در پست ۶ اشتباه درج کردم را تصحیح کنم: (رنگهای قرمز تصحیح شده)

برای تفکیک عیب بین آیسی 84E9X16 و ULN2003 می بایست پراب منفی اهمتر رو به پایه ۸ ULN2003 (به لوکیشن IC03) و پراب مثبت رو یکی یکی به پایه‌های ۱ تا ۷ این آیسی وصل و همزمان یه فرمان خاص رو اجرا کنید (مثلا روشن کردن فن) اگر حدود ۲ ولت رو هنگام اجرای فرمان روی یکی از این پایه‌ها داشتید؛ دستور از سمت 84E9X16 برای فن صادر میشه. در این صورت پراب منفی رو روی پایه متناظر اون قرار بدید (متناظر پایه ۱ میشه ۱۶ ، پایه ۲ میشه ۱۵ و به همین ترتیب پایه ۷ میشه ۱۰) و پراب مثبت رو روی پایه ۹ که می‌بایست حدود ۱۲ ولت، روی اهمتر داشته باشید.
اگر داشتید؛ عیب از رله هست و اگر نداشتید؛ ایراد از ULN2003.
در نظر داشته باشید که عدم ارسال فرمان از سمت 84E9X16 به مفهوم خرابی قطعی این آیسی نیست.

لذا تقاضا دارم مجددا تست را با شرایط فوق انجام و گزارش فرمایید.



[infoshinfo]

روی یکی از پایه های رله ها ولتاژ 12+ رو داریم

مثبت ۱۲ ولت باید روی پایه هر ۵ رله وجود داشته باشد. (تصویر زیر)

در واقع این منفی است که از خروجی ULN2003 روی پایه رله‌ها سوئیچ می‌شود و آنچه شما روی این پایه رله دارید؛ منفی است و نه مثبت.
حالا بفرمایید منفی و مثبت ۱۲ ولت را روی کدام رله دارید؟
و پایه منفی این رله به کدام پایه‌ی ULN2003 متصل است؟



[Amin.no]

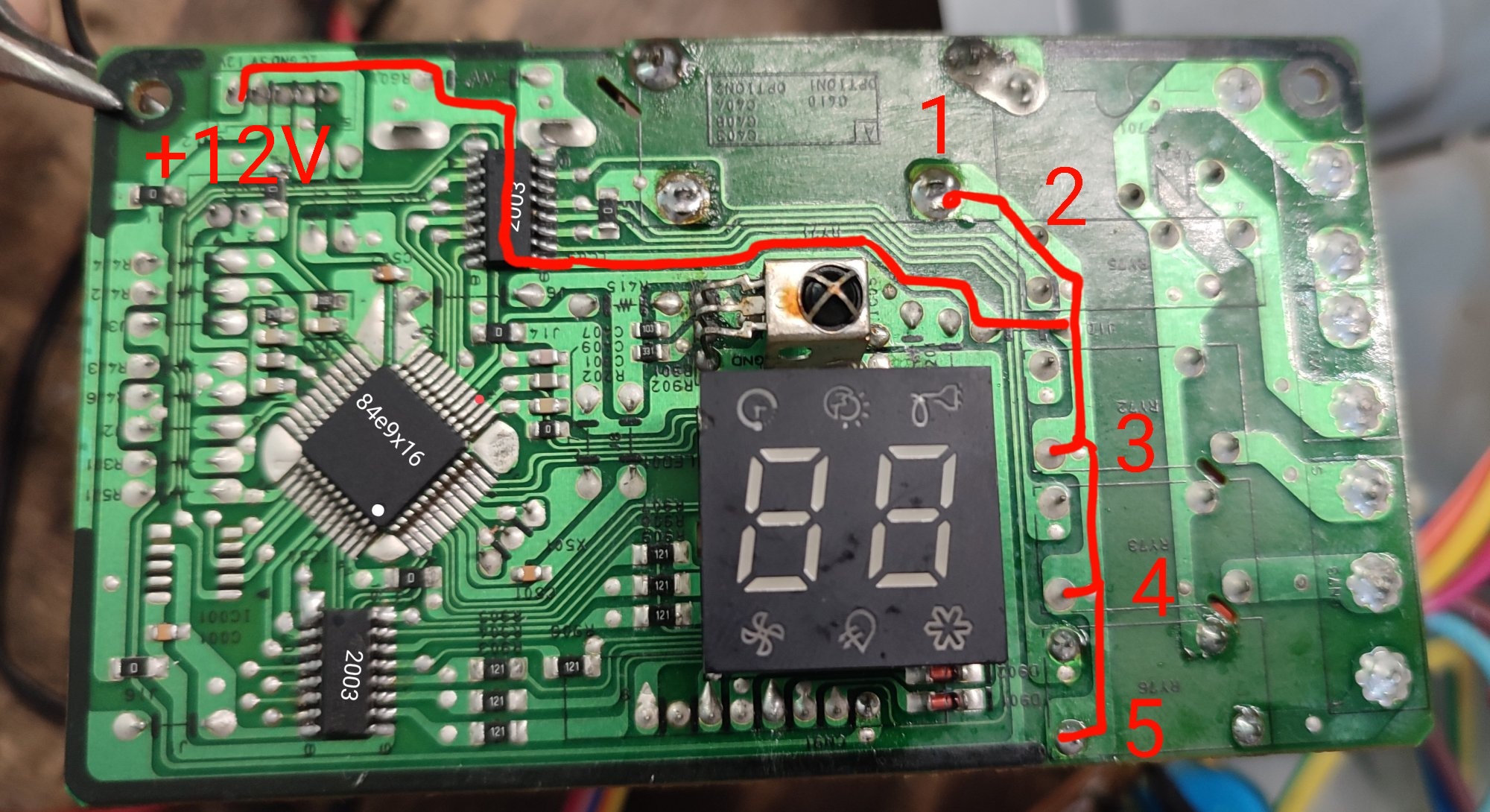

مثبت ۱۲ ولت باید روی پایه هر ۵ رله وجود داشته باشد. (تصویر زیر)

مشاهده فایل‌پیوست 203663

در واقع این منفی است که از خروجی ULN2003 روی پایه رله‌ها سوئیچ می‌شود و آنچه شما روی این پایه رله دارید؛ منفی است و نه مثبت.
حالا بفرمایید منفی و مثبت ۱۲ ولت را روی کدام رله دارید؟
و پایه منفی این رله به کدام پایه‌ی ULN2003 متصل است؟

در این مسیر 12+ روی هر 5 رله برقرار بوده و با دریافت GND در پایه دیگر رله فعال میشود

سلام
ضمن پوزش ابتدا اجازه دهید نکات ظریفی که در پست ۶ اشتباه درج کردم را تصحیح کنم: (رنگهای قرمز تصحیح شده)

برای تفکیک عیب بین آیسی 84E9X16 و ULN2003 می بایست پراب منفی اهمتر رو به پایه ۸ ULN2003 (به لوکیشن IC03) و پراب مثبت رو یکی یکی به پایه‌های ۱ تا ۷ این آیسی وصل و همزمان یه فرمان خاص رو اجرا کنید (مثلا روشن کردن فن) اگر حدود ۲ ولت رو هنگام اجرای فرمان روی یکی از این پایه‌ها داشتید؛ دستور از سمت 84E9X16 برای فن صادر میشه. در این صورت پراب منفی رو روی پایه متناظر اون قرار بدید (متناظر پایه ۱ میشه ۱۶ ، پایه ۲ میشه ۱۵ و به همین ترتیب پایه ۷ میشه ۱۰) و پراب مثبت رو روی پایه ۹ که می‌بایست حدود ۱۲ ولت، روی اهمتر داشته باشید.
اگر داشتید؛ عیب از رله هست و اگر نداشتید؛ ایراد از ULN2003.
در نظر داشته باشید که عدم ارسال فرمان از سمت 84E9X16 به مفهوم خرابی قطعی این آیسی نیست.

لذا تقاضا دارم مجددا تست را با شرایط فوق انجام و گزارش فرمایید.

با احترام ؛ با ولتاژ گیری هیچگونه ولتاژی روی پایه های 1تا 7 وجود ندارد همچنین در خروجی آیسی هم ولتاژی نداریم عملا از سمت میکرو هیچ ولتاژی به آیسی ULN2003 نمیرسه.
با خارج کردن کریستال از روی برد تمام رله ها فعال میشوند و همچنین ولتاژ به پایه های ورودی ULN2003 میرسد.



[Amin.no]

ترکها رو خوب چک کن که قطعی نداشته باشی،
احتمال داره uln جدید معیوب باشه،
موقعی که برق و وصل می کنی صدای برد عادیه؟
من فکر می کنم مشکل از کنترل باشه
موفق باشی

برد چک شد ULN مجددا تعویض شد از عملکرد آیسی مطمئن هستم. با توجه به اینکه پد کربنی درست شده فرمان ها با پد هم به همین صورت هست. هنگام روشن شدن تک بوق شنیده میشه. بازر از آیسی لوکیشن‌ ic03 فرمان میگیره که رله ها نیز به همین آیسی متصل هستند‌...



[infoshinfo]

همچنین در خروجی آیسی هم ولتاژی نداریم عملا از سمت میکرو هیچ ولتاژی به آیسی ULN2003 نمیرسه.

سلام
۱- به نظر میرسد گزارش شما تناقض دارد. چرا که وقتی بازر فعال می‌شود؛ یعنی فرمان از پایه (احتمالا) ۳۸ 84E9X16 به پایه‌ ۱ ULN2003 میرسد.

۲- در حالت عادی و بدون ارسال هیچ فرمانی، در صورتی که پراب مثبت را به پایه ۹ و پراب منفی را به هر کدام از پایه های ۱ تا ۷ وصل کنید، می بایست حدود ۱۲ ولت داشته باشید. چرا که پایه‌های مرتبط با ULN2003 در آیسی 84E9X16 پول‌دان است.



[Amin.no]

سلام
۱- به نظر میرسد گزارش شما تناقض دارد. چرا که وقتی بازر فعال می‌شود؛ یعنی فرمان از پایه (احتمالا) ۳۸ 84E9X16 به پایه‌ ۱ ULN2003 میرسد.

۲- در حالت عادی و بدون ارسال هیچ فرمانی، در صورتی که پراب مثبت را به پایه ۹ و پراب منفی را به هر کدام از پایه های ۱ تا ۷ وصل کنید، می بایست حدود ۱۲ ولت داشته باشید. چرا که پایه‌های مرتبط با ULN2003 در آیسی 84E9X16 پول‌دان است.

با عرض پوزش ؛
۱-‌ بله کاملا درست هست پایه ۱ که مربوط به بازر هست ولتاژ لحظه ای حدود ۲ ولت از پایه ۳۴ آیسی دریافت میکند چون ولتاژ بصورت لحظه ای بوده متوجه نشده بودم.

۲-‌ ولتاژ ۱۲ ولت روی پایه ها با توجه به گفته شما وجود دارد.



[infoshinfo]

۱- آیا پیش نیازی برای فعال سازی فن لازم نیست؟ مثلا سنسور یا هر چیز دیگر که در حال حاضر فعال نیست و فعال نبود آن باعث شود 84E9X16 دستورات لازم را صادر نکند.
۲- سیم کانکتور پاور که با zc مشخص کردید وارد آیسی 84E9X16 می‌شود.این سیم روی برد پاور به کجا وصل شده؟
لطفا یه تصویر از پشت برد پاور هم ارسال بفرمایید.



[infoshinfo]

ضمنا مدل دقیق کولر رو هم بفرمایید ببینم میشه سرویس منوال اونو پیدا کرد.
