خرابی برد کولر پنجره ای سامسونگ

[Amin.no]

درود ؛

برد این کولر پنجره ای سامسونگ دستور کنترل رو دریافت میکنه و ولتاژ های تغذیه ۱۲و۵ ولت هست اما هیچکدام از رله ها وصل نمیشه و ولتاژی روی سیمپیچ رله نمیاد؛

کار هایی که انجام شده:

خازن های تغذیه تعویض شدند هرچند که تغذیه سالم بود

برد از نظر قلع مردگی کامل چک شده

رله ها سالم هستن

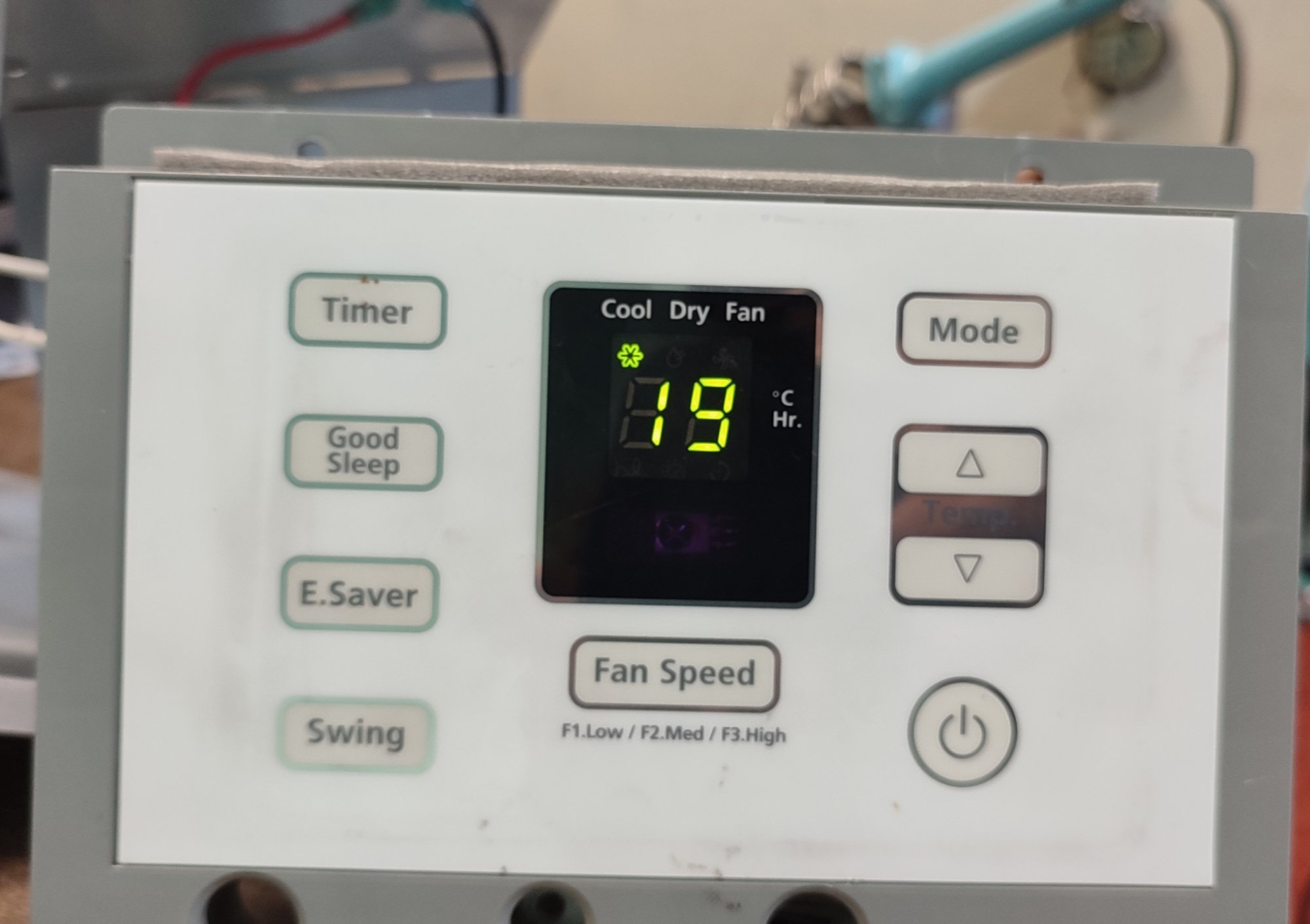

پنل لمسی مشکل داره و هیچکدام از دکمه ها عمل نمیکنه و کنترل هم خراب بوده ؛ کنترل همه کاره مچ کردم و برد تمام فرمان هارو به درستی دریافت میکنه و روی سگمنت نوشته میشه ( cool ; dry; fan) اما نه فن و کمپرسور روشن میشه و نه موتور بادگردان (رله هیچکدام وصل نمیشه)

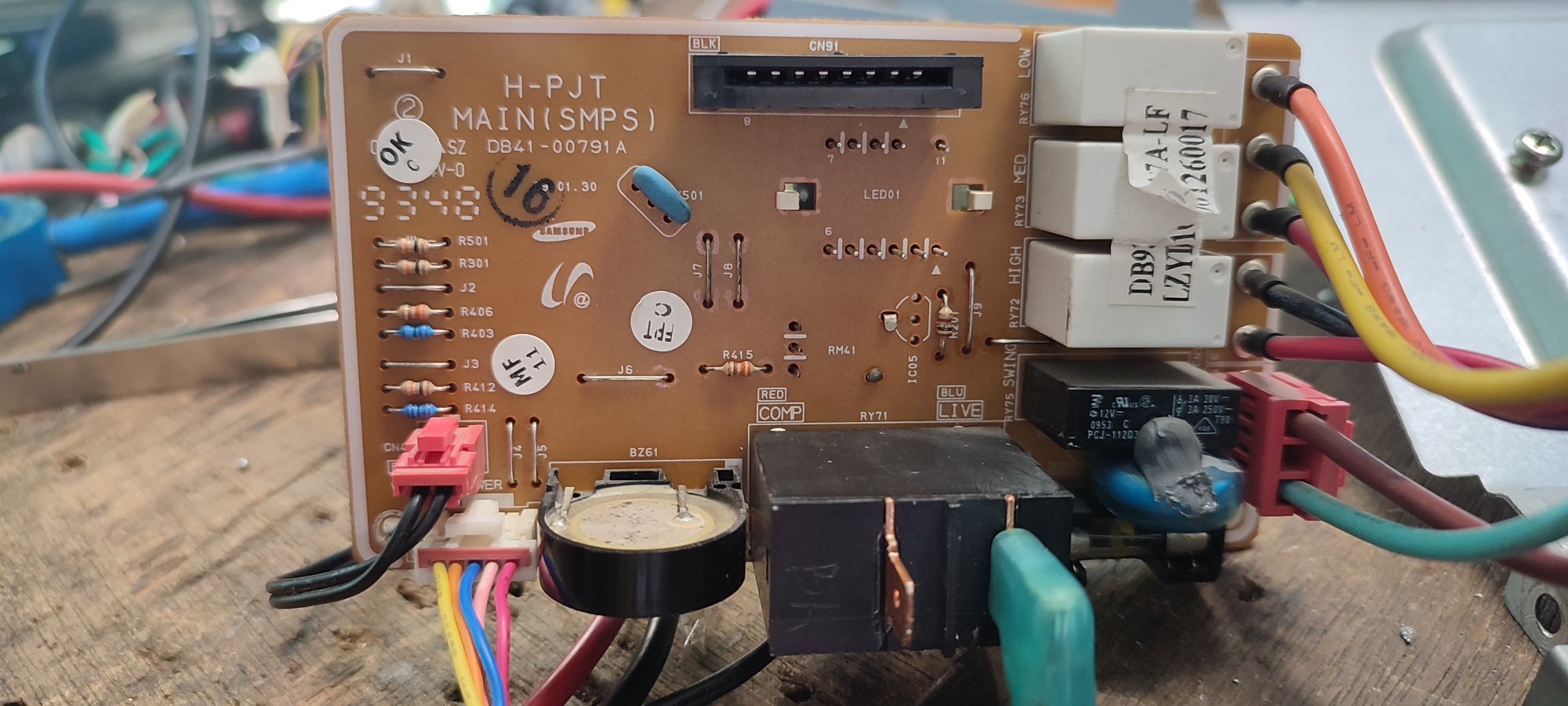

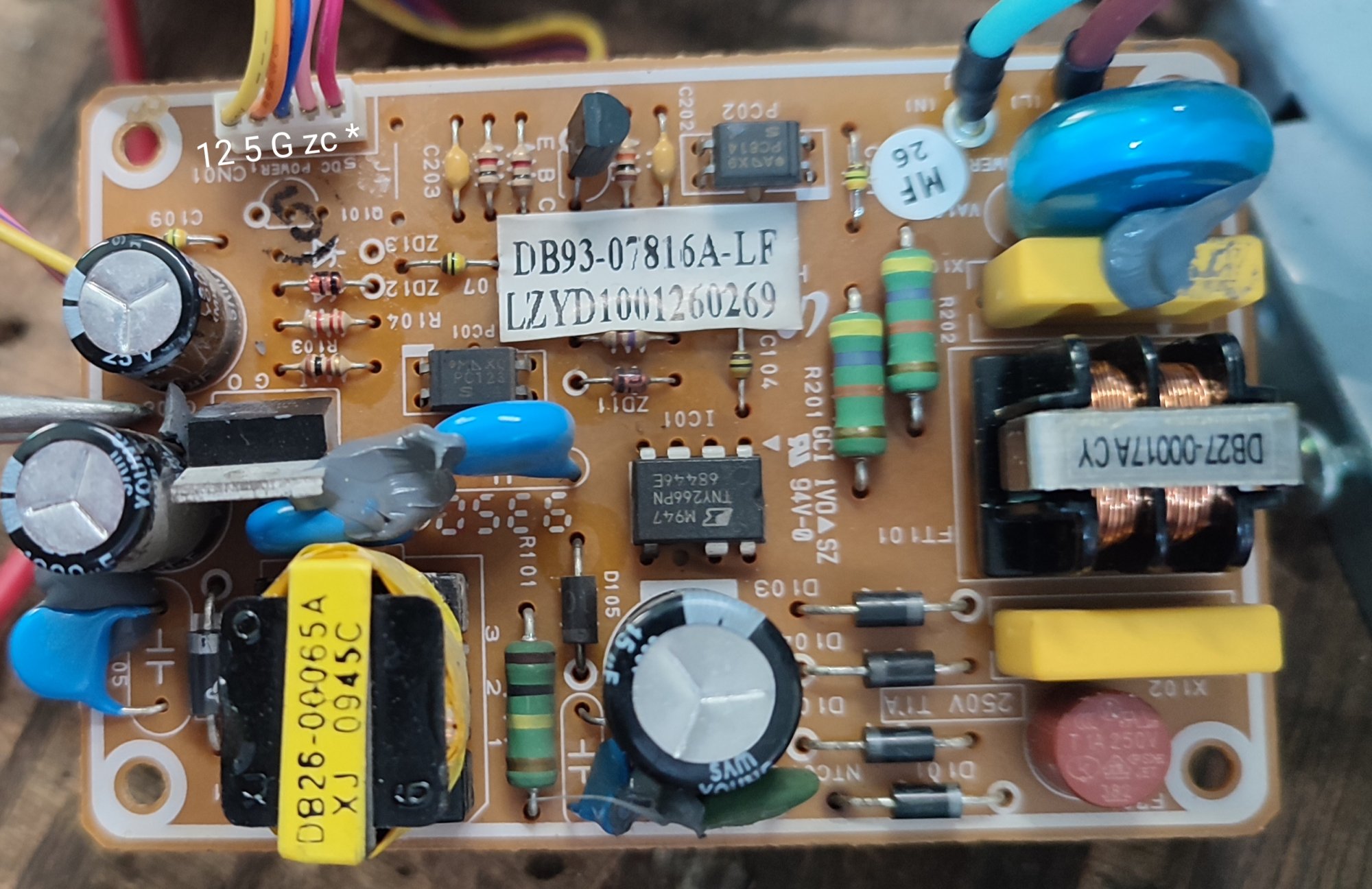

از تغذیه 5 سیم رفته سمت برد اصلی دوتا ولتاژ 5;12 و یک gnd و zc (مخفف چی میتونه باشه?) ولتاژ ثابت 2.8 داره و مستقیم رفته به پایه 14 آیسی میکرو که با نقطه قرمز مشخص کردم (فکر کنم به حالت استندبای برد تغذیه مریوط باشه) پایه بعدی هم آزاده ( با اینحال سوکت ۵ سیمه !‌ )
سعی کردم بیشتر اطلاعات مربوط به برد رو مشخص کنم
در انتظار راهنمایی 🙂



[Mahdi neda]

سلام دوست عزیز
روی پایه های بوبین رله باید ۱۲ ولت داشته باشی.
درسته؟
یه بارم دمای کنترل رو روی ۲۱ بزار و تست کن،جواب بده.



[yaser1988]

با سلام آی سی های uln2003 رو چک کن و اگه سالمش رو داری تعویضش کن



[Ahoora1396]

درود بر شما از اونجاییکه سون سگمنت نمایش داره و ریموت کنترل هم با چشمی و میکرو در تماس هست یعنی مدار فرمان دستگاه سالمه. همونطور که دوست دیگه مون فرمودن آی سی uln2003 رو تعویض کنید دستگاه اوکی میشه.



[AsgharAAA]

درود، ابتدا ولتاژ تغذیهULN را چک بفرمایید ببینید تغذیه میشه، اگه تغذیه میشه تعویض بفرمایید



[infoshinfo]

سلام
در تکمیل صحبت همکاران، برای تفکیک عیب بین آیسی 84E9X16 و ULN2003 می بایست پراب مثبت اهمتر رو به پایه ۹ ULN2003 (به لوکیشن IC03) و پراب منفی رو یکی یکی به پایه‌های ۱ تا ۷ این آیسی وصل و همزمان یه فرمان خاص رو اجرا کنید (مثلا روشن کردن فن) اگر حدود ۲ ولت رو هنگام اجرای فرمان روی یکی از این پایه‌ها داشتید؛ دستور از سمت 84E9X16 برای فن صادر میشه. در این صورت پراب منفی رو روی پایه متناظر اون قرار بدید (متناظر پایه ۱ میشه ۱۶ ، پایه ۲ میشه ۱۵ و به همین ترتیب پایه ۷ میشه ۱۰) که می‌بایست حدود ۱۲ ولت، روی اهمتر داشته باشید.
اگر داشتید؛ عیب از رله هست و اگر نداشتید؛ ایراد از ULN2003.
در نظر داشته باشید که عدم ارسال فرمان از سمت 84E9X16 به مفهوم خرابی قطعی این آیسی نیست.



[Amin.no]

سلام دوست عزیز
روی پایه های بوبین رله باید ۱۲ ولت داشته باشی.
درسته؟
یه بارم دمای کنترل رو روی ۲۱ بزار و تست کن،جواب بده.

درود ؛ روی یکی از پایه های رله ها ولتاژ 12+ رو داریم



[Amin.no]

با سلام آی سی های uln2003 رو چک کن و اگه سالمش رو داری تعویضش کن

درود برشما؛ Uln ها تعویض شدند متاسفانه جوابگو نبود



[Amin.no]

درود، ابتدا ولتاژ تغذیهULN را چک بفرمایید ببینید تغذیه میشه، اگه تغذیه میشه تعویض بفرمایید

درود ؛ Gnd پایه ۸ برقرار هست ولتاژ ۱۲ ولت روی پایه ۹ وجود دارد تعویض آیسی انجام شده



[Amin.no]

سلام
در تکمیل صحبت همکاران، برای تفکیک عیب بین آیسی 84E9X16 و ULN2003 می بایست پراب مثبت اهمتر رو به پایه ۹ ULN2003 (به لوکیشن IC03) و پراب منفی رو یکی یکی به پایه‌های ۱ تا ۷ این آیسی وصل و همزمان یه فرمان خاص رو اجرا کنید (مثلا روشن کردن فن) اگر حدود ۲ ولت رو هنگام اجرای فرمان روی یکی از این پایه‌ها داشتید؛ دستور از سمت 84E9X16 برای فن صادر میشه. در این صورت پراب منفی رو روی پایه متناظر اون قرار بدید (متناظر پایه ۱ میشه ۱۶ ، پایه ۲ میشه ۱۵ و به همین ترتیب پایه ۷ میشه ۱۰) که می‌بایست حدود ۱۲ ولت، روی اهمتر داشته باشید.
اگر داشتید؛ عیب از رله هست و اگر نداشتید؛ ایراد از ULN2003.
در نظر داشته باشید که عدم ارسال فرمان از سمت 84E9X16 به مفهوم خرابی قطعی این آیسی نیست.

سلام و عرض ادب؛
با بررسی بیشتر هیچ ولتاژی از سمت میکرو به پایه های ۱تا۷ ایسی شماره 03 نمیرسه اما آیسی دیگر (که مربوط به سگمنت هست) ورودی از سمت میکرو دارد و خروجی Gnd برای تغذیه سگمنت ها میدهد.
با اینحال با توجه به اینکه پایه های ۱تا ۷ مستقیما از میکرو ورودی میگیرند آیا میکرو معیوب هست یا اینکه علت دیگری هم وجود داره؟
