مشکل: جرقه شدید بعداز تعویض فیوز سوخته درپاور 540 وات

[غزال]

با سلام وادب
جناب مهندس
جسارتا فکر نکنم چندان نامفهوم باشه
سوال اصلیم اینه که اگر دیود رو پیچ کنم به هیتسینگ خب به پایه ترانزیستورها اتصال میشه درحالیکه درمدار بهم وصل نیستند

سلام

شما باید میگفتی
دو فت در مدار هست که یکی از پایه های هر فت به هیت سینگ متصله
از طرفی یک دیود هم روی این هیت سیک نصب میشه که نباید مرتبط با فت بشه ولی از طریق هیت سینگ متصل میشه

1- آیا رادیاتور دیود و یا فلز دیود با پایه های همین دیود از داخل مرتبطه یعنی آیا ایزوله نیست ؟
و اگر ایزوله است دراینصورت اشکالی پیش نمیاد و به پایه فت متصل نمیشه

و اگر ایزوله نیست

راه اول = باید از طلق و واشر مخصوص استفاده کنی

راه دوم = میتونی دیود ایزوله تهیه و استفاده کنی

سپاس



[a.ferdosi]

سلام

شما باید میگفتی
دو فت در مدار هست که یکی از پایه های هر فت به هیت سینگ متصله
از طرفی یک دیود هم روی این هیت سیک نصب میشه که نباید مرتبط با فت بشه ولی از طریق هیت سینگ متصل میشه

1- آیا رادیاتور دیود و یا فلز دیود با پایه های همین دیود از داخل مرتبطه یعنی آیا ایزوله نیست ؟
و اگر ایزوله است دراینصورت اشکالی پیش نمیاد و به پایه فت متصل نمیشه

و اگر ایزوله نیست

راه اول = باید از طلق و واشر مخصوص استفاده کنی

راه دوم = میتونی دیود ایزوله تهیه و استفاده کنی

سپاس

بله ایزوله نیست وقبلا بینشون یه پد سیلیکونی بوده اما سوالم اینه که اگر پد رو هم بذارم ولی پیچش کنم بوسیله پیچ اتصال میشه آیا باید پیچ عایق بذارم ؟



[reza_476]

باسلام
آیا دیود قبلی با عایق به بدنه پیچ شده بود یا خودش عایق دار بود شما همانند آن عمل کن
چون از روی اولین عکس هم مشخص است حتما بایک عایق نسوزی به آن هیتسینگ وصل کن
دیودت هم یک دیود 600 ولت 6 آمپر است



[a.ferdosi]

باسلام
آیا دیود قبلی با عایق به بدنه پیچ شده بود یا خودش عایق دار بود شما همانند آن عمل کن
چون از روی اولین عکس هم مشخص است حتما بایک عایق نسوزی به آن هیتسینگ وصل کن
دیودت هم یک دیود 600 ولت 6 آمپر است

بله با عایق بود ولی پیچ کنم اتصال میشه درسته
نمیشه؟



[sam21]

دوست عزیز یه نوع دیود هست دو پایه وسه پایه که هم فرکانسی و هم آمپر بالا وهم ولت بالاداره و هم ایزوله است ازاونها استفاده کن
در اوراقی های شاسی تلویزیون پیدا میشه​



[reza_476]

باسلام

باعایق اتصالی بوجود میآید
آیا دیود جایگزینی همان شماره است اگر مشابه است ممکن است جهت دیود برعکس باشد و یا جریان و ولتاژش کمتر از دیود اصلی باشد یعنی 600ولت 6 آمپر



[غزال]

سلام

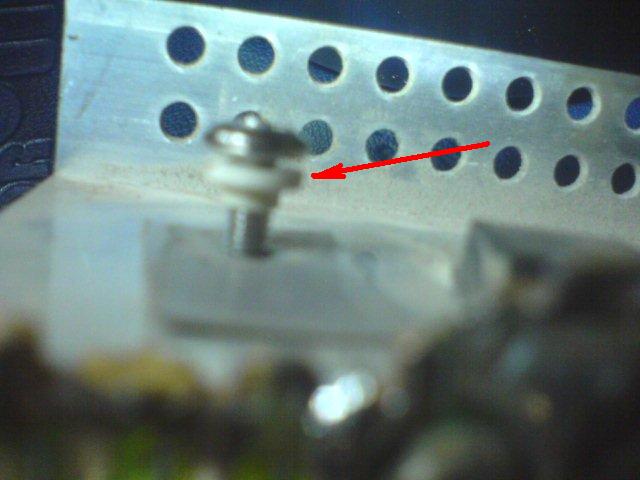

اگه قبلا هم ایزوله نبوده باید از واشر مخصوص که در تصویر می بینید استفاده کنید
واشر سفید شبیه تنبک یا ضرب
که قسمتی از این واشر عایق داخل سوراخ دیود میره و بقیه بیرون می مونه که پیچ روی آن قرار میگیره



[reza_476]

باسلام

مطلب را روشن نمیگویی من تازه متوجه شدم که چرا دیود با هیتسینگ اتصال میکند بشرح زیر:

[hide]
معلوم است شما باید پیچ هم ایزوله میکردی موقه باز کردن دید سوخته دقت نکردی در سورا خ ترانزیستور و یا اینگونه دیود یک لوله پلاستیکی مخصوص طرف بیرونی که محل ورودی پیچ است یک کمی پهن است و این لوله تا انتهای هیتسینگ پایین میآید طوری که پیچ و مهره زا که بستی بین بدنه دیود یا ترانزیستور و هیتسینک کاملا ایزوله میشود این عمل را انجام ندادی و اتصالی بوجود آمده است
[/hide]



[reza_476]

باسلام

استاد غزال گرامی خسته نباشی خیلی جالب است هر دو ما در یک لحظه و همزمان یک فکر کردیم و دو تاپیک بالا ایجاد شد
زمان ایجاد شما 07:00
زمان ایجاد تاپیک من 07:01



[غزال]

باسلام

استاد غزال گرامی خسته نباشی خیلی جالب است هر دو ما در یک لحظه و همزمان یک فکر کردیم و دو تاپیک بالا ایجاد شد
زمان ایجاد شما 07:00
زمان ایجاد تاپیک من 07:01

سلام

استاد رضا عزیز

بله همزمانی پاسخ اینجانبان مشخص کرد گزارش ایشون فقط برای من گنگ نبوده و برای دیگران هم گنگ بوده

سپاس
