سوال: جایگزین آی سی پاور NCP1055 در دستگاه جوش آلمانی Welding inverter Gysmi 161

[Prid]

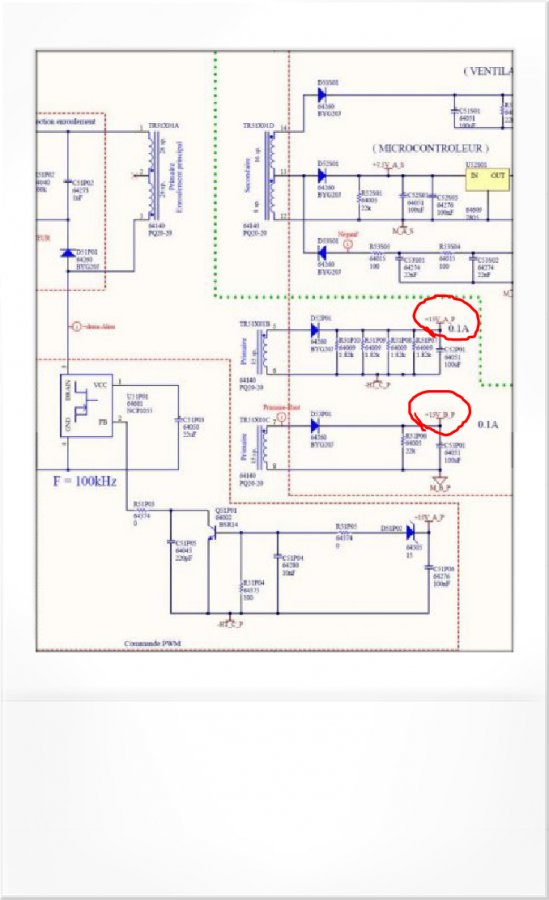

با سلام خدمت اقا غزال و جناب اقای شاطی زاده و دیگر دوستان موارد را خواستم اجرا کنم ولی خواستم قبل از اون 15 ولت فیدبک را تکلیفشو روشن کنم که تو مدار ندارم از سر خروجی ترانس تا خازنها همه المانها را چک کردم ( دیود و مقاومتهای مسیر ) ولی موردی نبود فقط موردی که هست اینکه 2 تا خروجی که تو عکس مشخص کردم باید 15 ولت رو داشته باشه یا بعد از کار کردن ای سی پاور باید ولتاز رو خازناش بیاد یکمی برام مبهم بود الان رو هیچکدوم از این خروجی ها ولتاز ندارم البته اینم بگم که ای سی پاور تو مدار نیست



[غزال]

با سلام خدمت اقا غزال و جناب اقای شاطی زاده و دیگر دوستان موارد را خواستم اجرا کنم ولی خواستم قبل از اون 15 ولت فیدبک را تکلیفشو روشن کنم که تو مدار ندارم از سر خروجی ترانس تا خازنها همه المانها را چک کردم ( دیود و مقاومتهای مسیر ) ولی موردی نبود فقط موردی که هست اینکه 2 تا خروجی که تو عکس مشخص کردم باید 15 ولت رو داشته باشه یا بعد از کار کردن ای سی پاور باید ولتاز رو خازناش بیاد یکمی برام مبهم بود الان رو هیچکدوم از این خروجی ها ولتاز ندارم البته اینم بگم که ای سی پاور تو مدار نیستمشاهده فایل‌پیوست 90224

سلام

اگر 265 استفاده کردی و موارد قبلی که اعلام کردم بدرستی اجرا و تست کردی دراینصورت D51P01 را تست کن
ضمنا قبل از راه افتادن مدار نباید ولتاژی در خروجی داشته باشی که نداری
چهار دیود ثانویه که به راه اندازی آی سی ربطی نداره آزاد کن ( فقط یک پایه را آزاد کن و بیرون نیار )
اینجور که بوش میاد پایه های ترنزیستور را اشتباه نصب کردی

سپاس



[Prid]

سلام

اگر 265 استفاده کردی و موارد قبلی که اعلام کردم بدرستی اجرا و تست کردی دراینصورت D51P01 را تست کن
ضمنا قبل از راه افتادن مدار نباید ولتاژی در خروجی داشته باشی که نداری
چهار دیود ثانویه که به راه اندازی آی سی ربطی نداره آزاد کن ( فقط یک پایه را آزاد کن و بیرون نیار )
اینجور که بوش میاد پایه های ترنزیستور را اشتباه نصب کردی

سپاس

سلام از ای سی tny255 استفاده کردم و دستگاه درست شد ال ای دی سبز هم روشن شد دستگاه را جمع کردم و رفتم تست کنم دیدم جرقه اولیه خوبی میزنه ولی بعدش ضعیف میشه باز از نوع که انبر رو میزنم جرقه اولیش خوبه باز ضعیف میشه دیدم خروجی دستگاه حدود 1/5 ولت دارم وقتی قسمت برد اسیلاتور را فشار میدم 50 ولت ظاهر میشه دستمو بر میدارم ولتاز افت میکنه دیدم یکی از پایه های برد ریکتی فایر که توسط پیچ و مهره اسپینسر به هم وصلند از روی برد شکسته ولی وقتی توسط سیم این دو نقطه را به هم اتصال دادم بازم مشکل حل نشد ولی چیزی که شک بر انگیزه وقتی فن دستگاه را وصل میکنم دستگاه خاموش روشن میشه فن سالمه و روی رله 21 ولت دارم 3 ولت افت داره خازنها هم جامدند و تمام دیودهای زنر سالم
الان باید تمام اتصالات پین هدر بین دو برد را به سختی از هم جدا کنم تا ببینم دیسکانکتی از برد پایین هست یا نه
وقتی ولوم که یک کلید سلکتوری روشه بابت قطع کردن جریان خاموش میکنم ولتاز تا 14/5 ولت سعود میکنه ولی ولتاز 5 ولت رو دارم



[غزال]

سلام از ای سی tny255 استفاده کردم و دستگاه درست شد ال ای دی سبز هم روشن شد دستگاه را جمع کردم و رفتم تست کنم دیدم جرقه اولیه خوبی میزنه ولی بعدش ضعیف میشه باز از نوع که انبر رو میزنم جرقه اولیش خوبه باز ضعیف میشه دیدم خروجی دستگاه حدود 1/5 ولت دارم وقتی قسمت برد اسیلاتور را فشار میدم 50 ولت ظاهر میشه دستمو بر میدارم ولتاز افت میکنه دیدم یکی از پایه های برد ریکتی فایر که توسط پیچ و مهره اسپینسر به هم وصلند از روی برد شکسته ولی وقتی توسط سیم این دو نقطه را به هم اتصال دادم بازم مشکل حل نشد ولی چیزی که شک بر انگیزه وقتی فن دستگاه را وصل میکنم دستگاه خاموش روشن میشه فن سالمه و روی رله 21 ولت دارم 3 ولت افت داره خازنها هم جامدند و تمام دیودهای زنر سالم
الان باید تمام اتصالات پین هدر بین دو برد را به سختی از هم جدا کنم تا ببینم دیسکانکتی از برد پایین هست یا نه
وقتی ولوم که یک کلید سلکتوری روشه بابت قطع کردن جریان خاموش میکنم ولتاز تا 14/5 ولت سعود میکنه ولی ولتاز 5 ولت رو دارم

سلام

چرا پاسخ های نهایی شما گویای معجزه است
بابت اینورتر در تاپیک دیگری هم متشابها فرمودید فت هایی که منفجر میشد و خروجی دستگاه قابل جوشکاری نبود ناگهان در پست نهایی درست شد و جوشکاری هم کردید ( البته با حرارت نسبی فت ها )
و نفرمودید ایراد چه بوده و چکار کردید عمده ایراد نسبتا رفع شد

در ایندستگاه هم ناگهان تغذیه درست شده اما نفرمودید چکار کردید تغذیه درست شد ؟ و ایراد چه بوده؟

برخی از مدارهای دستگاه جوش قابل جایگزینی با سیم نیست باید مشخص کنید کدام مدار ترک داشته تا قابل ارزیابی بشه

فن از کدام بخش تغذیه میشه ؟
اگه ارسال تصویر ترک دشوار نیست و نیاز به عملیات دشواری نداره تصویر آنرا ارسال فرمایید.
اگه ارتباط فن موجب کاهش ولتاژه دراینصورت خرابی خازن بخش مرتیط با تغذیه فن محتمله

سپاس



[Prid]

سلام

چرا پاسخ های نهایی شما گویای معجزه است
بابت اینورتر در تاپیک دیگری هم متشابها فرمودید فت هایی که منفجر میشد و خروجی دستگاه قابل جوشکاری نبود ناگهان در پست نهایی درست شد و جوشکاری هم کردید ( البته با حرارت نسبی فت ها )
و نفرمودید ایراد چه بوده و چکار کردید عمده ایراد نسبتا رفع شد

در ایندستگاه هم ناگهان تغذیه درست شده اما نفرمودید چکار کردید تغذیه درست شد ؟ و ایراد چه بوده؟

برخی از مدارهای دستگاه جوش قابل جایگزینی با سیم نیست باید مشخص کنید کدام مدار ترک داشته تا قابل ارزیابی بشه

فن از کدام بخش تغذیه میشه ؟
اگه ارسال تصویر ترک دشوار نیست و نیاز به عملیات دشواری نداره تصویر آنرا ارسال فرمایید.
اگه ارتباط فن موجب کاهش ولتاژه دراینصورت خرابی خازن بخش مرتیط با تغذیه فن محتمله

سپاس

با سلام
من كه همه كارامو تمام وكمال توضيح ميدم باز ميگيد معجزه شده پنج شش تا ايسي تغذيه سوزوندم به خاطر درست باياس نكردن ايسي ولي اين ايسي را از طريق ديتا شيت ايسي و مدارات تغذيه مشابه اين ايسي سيم بندي كردم و ايسي كار كرد مشكل تغذيه ايسي پاور بود البته شماتيك نصب ايسي روي مدارو فردا ارسال ميكنم فن هم از سوكت پين هدر كنار اي سي ميكرو كنترلر تغذيه ميكنه و فردا ارسال ميكنم و
در مورد سيم كشي بين دو طبقه فقط براي محدود كردن محل عيب بود نه رفع عيب و تحويل به مشتري ودر ضمن يكي از پايه هاي خروجي فتها به ترانس شكستگي داره



[غزال]

با سلام
من كه همه كارامو تمام وكمال توضيح ميدم باز ميگيد معجزه شده پنج شش تا ايسي تغذيه سوزوندم به خاطر درست باياس نكردن ايسي ولي اين ايسي را از طريق ديتا شيت ايسي و مدارات تغذيه مشابه اين ايسي سيم بندي كردم و ايسي كار كرد مشكل تغذيه ايسي پاور بود البته شماتيك نصب ايسي روي مدارو فردا ارسال ميكنم فن هم از سوكت پين هدر كنار اي سي ميكرو كنترلر تغذيه ميكنه و فردا ارسال ميكنم و
در مورد سيم كشي بين دو طبقه فقط براي محدود كردن محل عيب بود نه رفع عيب و تحويل به مشتري ودر ضمن يكي از پايه هاي خروجي فتها به ترانس شكستگي داره

اگر مداری با جایگزینی سیم کار نکنه دراینصورت برای مشتری هم کار نمیکنه و موقتا جهت آزمایش هم کار نمیکنه

انشاءا.. با توضیحات آتی میفرمایید چه عاملی موجب عدم راه اندازی آی سی میشد
سپاس



[Prid]

اگر مداری با جایگزینی سیم کار نکنه دراینصورت برای مشتری هم کار نمیکنه و موقتا جهت آزمایش هم کار نمیکنه

انشاءا.. با توضیحات آتی میفرمایید چه عاملی موجب عدم راه اندازی آی سی میشد
سپاس

با سلام خدمت اقا غزال و جناب اقای شاطی زاده و دیگر دوستان
دیروز تو تعمیر تغذیه ستا باکس ایکس ویزن که ای سی تغذیه tny 176 ترکیده بود و موجود نداشتم ای سی tny 255 را با سیم کشی جایگزین این ای سی کردم و وقتی روشن کردم روی بوت گیر میکرد و بالا نمیامد و با بررسی مجدد متوجه افت ولتاز هنگام بوت شدن دستگاه شدم به دیتا شیت 255 که مراجعه کردم دیدم جریان درین این ای سی پایینتر از ای سی 176 میباشد ودر نهایت ای سی 176 را جایگزین کردم و مشکل حل شد
این تجربه باعث شد تا به ایسی 255 که در تغذیه دستگاه جوش شک کنم و افت ولتازی که داشتم ناشی از جریان پایین یا همون توان پایین ای سی باشد
مشکل دستگاه با استفاده از این ای سی به این صورت بود که ولتاز رله 21 ولت و هنگام جوشکاری جرقه اولیه انبر خوب بود و بعد اون انبر میچسبوند و ضعیف میشد
اقا ما از ای سی tny 178 که از نظر توان از 176 بالاتر بود وصل کردم البته اگه 180 گیر میاوردم بهتر بود
الان ولتاز رله به 26 ولت صعود کرده و همه ولتاز مدار ثابت شده و دستگاه جوشکاری هم میکنه
فقط مشکلی که هست روی سوکت 24 ولت فن که فن رو نصب میکنم رله قطع و وصل میشه یعنی ولتاز تغذیه افت میکنه در ضمن موقعی که جوشکاری میکردم پراب ولت متر رو به سوکت خروجی فن وصل کردم و ولتاز خروجی هنگام جوشکاری 1تا 2 ولت نوسان میکرد و کم میشد البته فن به دستگاه وصل نبود
و مشکل دیگه در بعضی مواقع که دستگاه را به برق میزنم ایسی تغذیه سوییچ نمیکنه و دستگاه روشن نمیشه و با دست زدن روی ای سی دستگاه روشن میشه البته در بعضی مواقع
خازن بای پس 100 میکرو ظرفیت خازن واسه راه اندازی این ایسی کافیه یا ولتاز EN واسه راه اندازی ناکافیه
ودر مورد فن امکان داره جریان خروجی ترانس تغذیه هنوز برای راه اندازی فن نا کافی باشه البته مشکل فن را میشه با جایگزین کردن فن 220 ولت جبران کرد ولی
روشن نشدن در بعضی از مواقع ......



[غزال]

با سلام خدمت اقا غزال و جناب اقای شاطی زاده و دیگر دوستان
دیروز تو تعمیر تغذیه ستا باکس ایکس ویزن که ای سی تغذیه tny 176 ترکیده بود و موجود نداشتم ای سی tny 255 را با سیم کشی جایگزین این ای سی کردم و وقتی روشن کردم روی بوت گیر میکرد و بالا نمیامد و با بررسی مجدد متوجه افت ولتاز هنگام بوت شدن دستگاه شدم به دیتا شیت 255 که مراجعه کردم دیدم جریان درین این ای سی پایینتر از ای سی 176 میباشد ودر نهایت ای سی 176 را جایگزین کردم و مشکل حل شد
این تجربه باعث شد تا به ایسی 255 که در تغذیه دستگاه جوش شک کنم و افت ولتازی که داشتم ناشی از جریان پایین یا همون توان پایین ای سی باشد
مشکل دستگاه با استفاده از این ای سی به این صورت بود که ولتاز رله 21 ولت و هنگام جوشکاری جرقه اولیه انبر خوب بود و بعد اون انبر میچسبوند و ضعیف میشد
اقا ما از ای سی tny 178 که از نظر توان از 176 بالاتر بود وصل کردم البته اگه 180 گیر میاوردم بهتر بود
الان ولتاز رله به 26 ولت صعود کرده و همه ولتاز مدار ثابت شده و دستگاه جوشکاری هم میکنه
فقط مشکلی که هست روی سوکت 24 ولت فن که فن رو نصب میکنم رله قطع و وصل میشه یعنی ولتاز تغذیه افت میکنه در ضمن موقعی که جوشکاری میکردم پراب ولت متر رو به سوکت خروجی فن وصل کردم و ولتاز خروجی هنگام جوشکاری 1تا 2 ولت نوسان میکرد و کم میشد البته فن به دستگاه وصل نبود
و مشکل دیگه در بعضی مواقع که دستگاه را به برق میزنم ایسی تغذیه سوییچ نمیکنه و دستگاه روشن نمیشه و با دست زدن روی ای سی دستگاه روشن میشه البته در بعضی مواقع
خازن بای پس 100 میکرو ظرفیت خازن واسه راه اندازی این ایسی کافیه یا ولتاز EN واسه راه اندازی ناکافیه
ودر مورد فن امکان داره جریان خروجی ترانس تغذیه هنوز برای راه اندازی فن نا کافی باشه البته مشکل فن را میشه با جایگزین کردن فن 220 ولت جبران کرد ولی
روشن نشدن در بعضی از مواقع ......

سلام

آیا زمانیکه روشن میکنی و بلافاصله خاموش و فورا روشن میکنی دراینحالت روشن نمیشه ؟
و یا خاموش و بلافاصله روشن میکنی روشن نمیشه؟

سپاس



[Prid]

سلام

آیا زمانیکه روشن میکنی و بلافاصله خاموش و فورا روشن میکنی دراینحالت روشن نمیشه ؟
و یا خاموش و بلافاصله روشن میکنی روشن نمیشه؟

سپاس

بلافاصله روشن ميكنم روشن ميشه ولي وقتي ١٠ دقيقه خاموش باشه روشن كنم روشن نميشه



[Prid]

با سلام
با اين تفاسير چه تغييراتي تو تغذيه بدم كه دستگاه هميشه روشن بشه
