پاسخ : جایگزین ای سی پاور دستگاه جوش المانی gysmi161

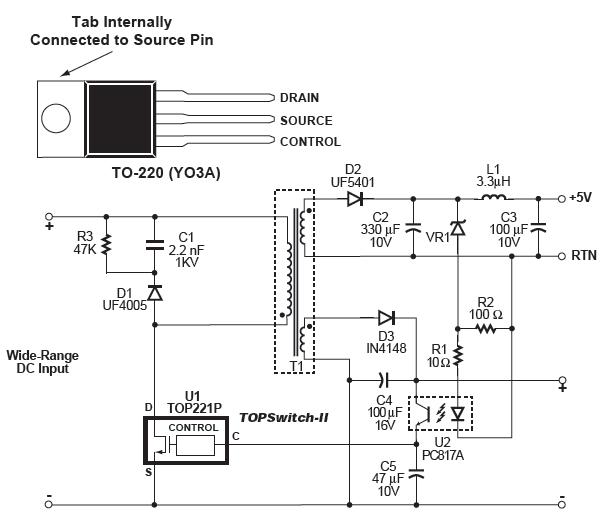

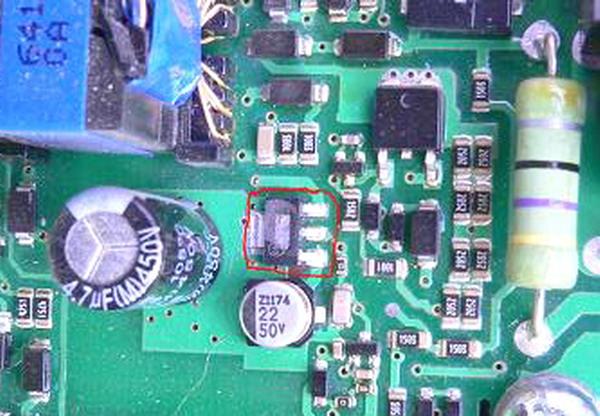

ميشه بگيد منظورتون كدوم ترانزيستور هستش از روي اون نقشه اي كه براتون فرستادم مشخص كنيد چه تغييراتي بايد بدم
ممنون ميشم
سلام
عزیزم عرض کردم باید پایه های آی سی جایگزین را با قطعات و ولتاژهایی که دیتاشیت مقرر کرده آماده کنی
مثلا اگه کلکتور کوپلر دستگاه به ولتاژ متصله ولی در آی سی جایگزین باید به یکی از پین های آی سی جایگزین متصل بشه دراینصورت بدون اعمال تغییرات مذکور مشخصه که کار نمیکنه
نفرمودید نقشه ای که ارسال کردید متعلق بدستگاه شماست ؟
قطعات متصل به پین های آی سی دستگاه را اعلام یا نقشه آنرا بکشید و ارسال کنید تا ایراد شما قابل بررسی بشه
ضمنا بفرمایید آیا تغییراتی جز جابجایی پایه ها اعمال کرده اید یا نه ؟
سپاس
با پوزش از استاد شاطی زاده عزیز که پاسخ ایشان همزمان با پاسخم تنظیم شده و که ندیده بودم فلذا توصیه ایشان را با اولویت اجرا فرمایید.
سلام
روي مدار مقاومت هاي R51P03 و R51P05 را چک کنيد بايد مثل جامپر باشند ؟
اصلا همچين مقاومت هايي روي مدار داريد ؟
کنترل ولتاژي که روي مدار داريد همين مقاومت ها هستند همراه با Q51P01 و D51P02 و R51P04
زنر 15 ولتي هم براي ثابت نگه داشتن ولتاژ خروجي روي 15 ولت هست که ظاهرا ولتاژ مدار شما همون 3 تا 4 ولت بيشتر نميشه و زنر ديگه نقشي نداره ؟
براي تست مسير زنر D51P02 را به خط خروجي 15 ولت قطع کنيد و بوسيله يک تغذيه 0 تا 30 ، ولتاژ را از همون حدود سه ولت به زنر اعمال کنيد و ولتاژ را کم کم زياد کنيد و در خروجي اندازه بگيريد و ببينيد که آيا ولتاژ خروجي کم کم به همان نسبت ولتاژ اعمال شده زياد مي شود يا نه ؟
دقت کنيد گيره منفي تغذيه را بايد به اميتر ترانزيستور Q51P01 متصل کنيد ، تست کرده و نتيجه را اعلام کنيد .
سلام
قطعا شرایط کار آی سی جایگزین را فراهم نکردید یا اشکال دیگری موجب صدمه میشه
ضمنا آی سی که استاد شاطی زاده عزیز معرفی فرمودند خیلی مناسب تره و مونتاژ آن هم ساده تره
آیا نقشه ای که ارسال فرمودید متعلق بدستگاه تحت تعمیره ؟
سپاس
سلامسلام
همانطور که حدس زدم شرایط کار آی سی را فراهم نکردید
اگر از 256 استفاده کنید علاوه بر جابجایی مناسب پایه ها باید یک مقاومت بزرگ حدود مگا اهم بین کلکتور ترانزیستور و 310 ولت نصب کنید درست میشه.
سپاس
ميشه بگيد منظورتون كدوم ترانزيستور هستش از روي اون نقشه اي كه براتون فرستادم مشخص كنيد چه تغييراتي بايد بدم
ممنون ميشم
